原理特点
KAP10D现场显示压力变送器：紧凑型扩散硅式压力变送器,OEM客户最佳选择，可视单元。
原理&结构
KAP10D现场显示压力变送器紧凑型扩散硅式压力变送器,OEM客户最佳选择，可视单元。
特点
陶瓷技术，测量元件无介质液体；准确度高，性能稳定，温漂小；抗过载，抗冲击能力强，线性好；长期稳定性高；直接现场显示；0~1bar到0~1000bar。
|
技术参数 |
|
|
测量范围： |
见量程代码 |
|
过载范围： |
≤10bar, 4×;≤600bar, 2× |
|
精度： |
0.2%, 0.5% |
|
线性度： |
±0.05% |
|
重复性： |
≤±0.1FS |
|
稳定性： |
优于每年0.01%量程 |
|
温度影响： |
＜±0.02%FS/K |
|
响应时间： |
<1ms(10...90%FS） |
|
供电： |
10...36V DC |
|
≥10KΩ(0..10V）,≥5KΩ（1...5V） |
|
|
负载： |
≤(UB-10)V/ 0.02A (4～20mA) |
|
能量消耗： |
信号电流(2-wire)，8mA（3-wire） |
|
电气保护： |
过载/反相保护 |
|
环境温度： |
0...65℃ |
|
介质温度： |
25...80℃ |
|
储存温度： |
0...40℃ |
|
防护等级： |
IP65 |
|
外壳材质： |
不锈钢 304 |
|
接液材质： |
不锈钢 316L |
|
密封： |
氟素橡胶 |
|
重量： |
0.10kg |
|
电气连接： |
赫斯曼接头(DIN43650) |

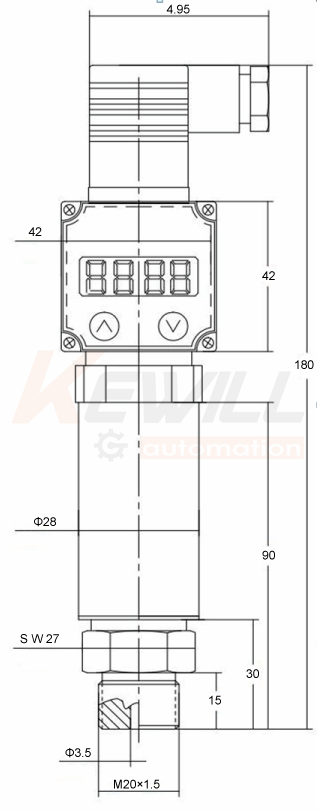

尺寸图

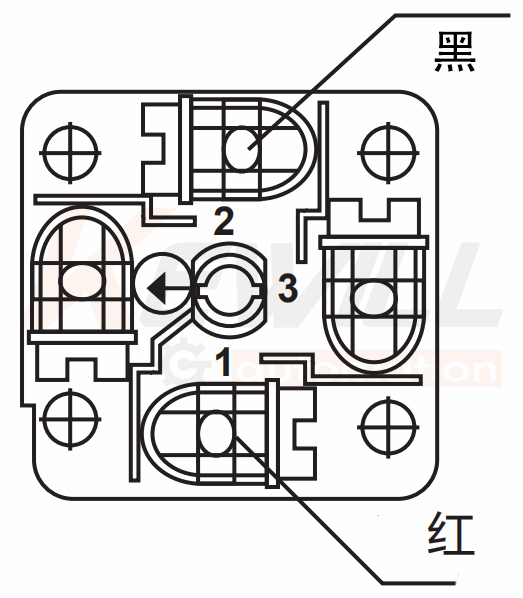

接线图
1.电源+/信号+(红色)
2.电源-/信号-(黑色)
备注：选择不同的电器连接，接线时请参考上述提供的对应的接线方法，如果带电缆线参考各线的颜色来接线即可，如不带电缆线，需按引脚的功能来区分接线
|
标准量程代码表(单位bar) |
|||||
|
标准量程 |
表压代码 |
绝压代码 |
|||
|
0…10mbar |
GB0,01 |
AB0,01 |
|||
|
0…40mbar |
GB0,04 |
AB0,04 |
|||
|
0…60mbar |
GB0,06 |
AB0,06 |
|||
|
0…100mbar |
GB0,1 |
AB0,1 |
|||
|
0…400mbar |
GB0,4 |
AB0,4 |
|||
|
0…600mbar |
GB0,6 |
AB0,6 |
|||
|
0…1bar |
GB1 |
AB1 |
|||
|
0…2.5bar |
GB2.5 |
AB2.5 |
|||
|
0…4bar |
GB4 |
AB4 |
|||
|
0…6bar |
GB6 |
AB6 |
|||
|
0…10bar |
GB10 |
AB10 |
|||
|
0…20bar |
GB20 |
AB20 |
|||
|
0…40bar |
GB40 |
AB40 |
|||
|
0…60bar |
GB60 |
AB60 |
|||
|
0…100bar |
GB100 |
AB100 |
|||
|
0…160bar |
GB160 |
AB160 |
|||
|
0…250bar |
GB250 |
AB250 |
|||
|
0…400bar |
GB400 |
AB400 |
|||
|
0…600bar |
GB600 |
AB600 |
|||
|
|
标准量程代码表(单位psi) |
||||
|
标准量程 |
表压代码 |
绝压代码 |
|||
|
0…0.15psi |
GP0.15 |
AP0.15 |
|||
|
0…0.6psi |
GP0.6 |
AP0.6 |
|||
|
0…1psi |
GP1 |
AP1 |
|||
|
0…1.5psi |
GP1.5 |
AP1.5 |
|||
|
0…6psi |
GP6 |
AP6 |
|||
|
0…10psi |
GP10 |
AP10 |
|||
|
0…15psi |
GP15 |
AP15 |
|||
|
0…50psi |
GP50 |
AP50 |
|||
|
0…75psi |
GP75 |
AP75 |
|||
|
0…100psi |
GP100 |
AP100 |
|||
|
0…200psi |
GP200 |
AP200 |
|||
|
0…300psi |
GP300 |
AP300 |
|||
|
0…500psi |
GP500 |
AP500 |
|||
|
0…750psi |
GP750 |
AP750 |
|||
|
0…1000psi |
GP1000 |
AP1000 |
|||
|
0…2000psi |
GP2000 |
AP2000 |
|||
|
0…4000psi |
GP4000 |
AP4000 |
|||
|
0…7000psi |
GP7000 |
AP7000 |
|||
|
0…10000psi |
GP10000 |
AP10000 |
|||
注：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如所需量程：表压0…25 bar，可将量程代码写为GB25。
参数表
|
KAP10D- |
现场显示压力变送器 |
|||||
|
|
量程 |
|||||
|
|
负压-1 to 0bar |
|||||
|
|
表压（量程见量程代码表此项为常规应用选型）（*） |
|||||
|
|
绝压（量程见量程代码表） |
|||||
|
|
精度等级 |
|||||
|
|
0.50%（0.5级） |
|||||
|
|
过程连接(外螺纹） |
|||||
|
|
NPT1/4 |
|||||
|
|
NPT1/2 |
|||||
|
|
G1/4 （*） |
|||||
|
|
G1/2 （*） |
|||||
|
|
M20*1.5 （*） |
|||||
|
|
输出信号类型 |
|||||
|
|
4...20mA输出（*） |
|||||
|
|
0…10mA输出 |
|||||
|
|
1…5VDC输出 |
|||||
|
|
0...5VDC输出 |
|||||
|
|
电气连接 |
|||||
|
|
赫斯曼接头（DIN43650) |
|||||
|
KAP10D- |
|
|
|
|
|
←选型示例 |
备注：（*）为现货或常备款。
