原理特点
KAP10通用压力变送器(扩散硅原理):紧凑型扩散硅式压力变送器,OEM客户最佳选择。
原理&结构
KAP10通用压力变送器(扩散硅原理)紧凑型扩散硅式压力变送器,OEM客户最佳选择。
特点
宽广使用温区，结构紧凑，适用较恶劣环境，高可靠性。量程广（0～600bar)，可用于测量表压、绝压。
适合于机械设备、液压气动装置、机车、压力控制。
|
技术参数 |
|
|
测量范围： |
见量程代码 |
|
过载范围： |
≤10bar, 4×;≤600bar, 2× |
|
精度： |
0.2%, 0.5% |
|
线性度： |
±0.2% |
|
重复性： |
≤±0.1FS |
|
稳定性： |
优于每年0.01%量程 |
|
温度影响： |
＜±0.02%FS/K |
|
响应时间： |
<1ms(10...90%FS） |
|
供电： |
10～30V DC |
|
负载： |
≥10KΩ(0..10V）,≥5KΩ |
|
≤(UB-10)V/ 0.02A (4～20mA) |
|
|
能量消耗： |
信号电流(2-wire)，8mA（3-wire） |
|
电气保护： |
过载/反相保护 |
|
环境温度： |
30...85℃ |
|
介质温度： |
25...80℃ |
|
储存温度： |
30...100℃ |
|
防护等级： |
IP65 |
|
外壳材质： |
不锈钢 304 |
|
接液材质： |
不锈钢 316L |
|
密封： |
氟素橡胶 |
|
重量： |
0.10kg |
|
电气连接： |
赫斯曼接头(DIN43650) |

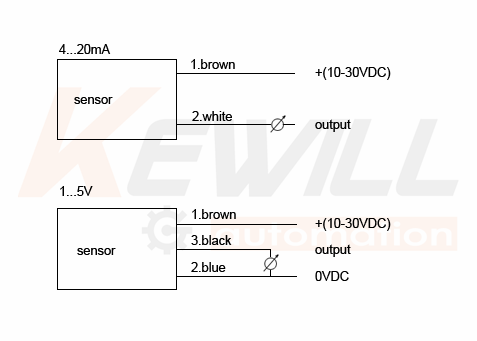

接线图

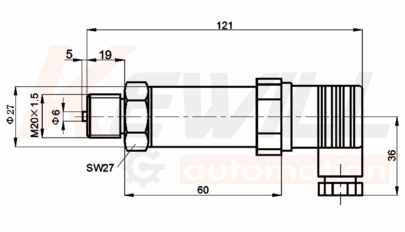

尺寸图
|
标准量程代码表(单位bar) |
||
|
标准量程 |
表压代码 |
绝压代码 |
|
0…10mbar |
GB0.01 |
AB0,01 |
|
0…40mbar |
GB0.04 |
AB0,04 |
|
0…60mbar |
GB0.06 |
AB0,06 |
|
0…100mbar |
GB0.1 |
AB0,1 |
|
0…400mbar |
GB0.4 |
AB0,4 |
|
0…600mbar |
GB0.6 |
AB0,6 |
|
0…1bar |
GB1 |
AB1 |
|
0…2.5bar |
GB2.5 |
AB2.5 |
|
0…4bar |
GB4 |
AB4 |
|
0…6bar |
GB6 |
AB6 |
|
0…10bar |
GB10 |
AB10 |
|
0…20bar |
GB20 |
AB20 |
|
0…40bar |
GB40 |
AB40 |
|
0…60bar |
GB60 |
AB60 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
0…250bar |
GB250 |
AB250 |
|
0…400bar |
GB400 |
AB400 |
|
0…600bar |
GB600 |
AB600 |
|
标准量程代码表(单位psi) |
||
|
标准量程 |
表压代码 |
绝压代码 |
|
0…0.15psi |
GP0.15 |
AP0.15 |
|
0…0.6psi |
GP0.6 |
AP0.6 |
|
0…1psi |
GP1 |
AP1 |
|
0…1.5psi |
GP1.5 |
AP1.5 |
|
0…6psi |
GP6 |
AP6 |
|
0…10psi |
GP10 |
AP10 |
|
0…15psi |
GP15 |
AP15 |
|
0…50psi |
GP50 |
AP50 |
|
0…75psi |
GP75 |
AP75 |
|
0…100psi |
GP100 |
AP100 |
|
0…200psi |
GP200 |
AP200 |
|
0…300psi |
GP300 |
AP300 |
|
0…500psi |
GP500 |
AP500 |
|
0…750psi |
GP750 |
AP750 |
|
0…1000psi |
GP1000 |
AP1000 |
|
0…2000psi |
GP2000 |
AP2000 |
|
0…4000psi |
GP4000 |
AP4000 |
|
0…7000psi |
GP7000 |
AP7000 |
|
0…10000psi |
GP10000 |
AP10000 |
注：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如所需量程：表压0…25 bar，可将量程代码写为GB25。
参数表
|
KAP10- |
通用压力变送器(扩散硅原理) |
|||||
|
|
量程 |
|||||
|
|
|
负压-1 to 0bar |
||||
|
|
表压（量程见量程代码表此项为常规应用选型）（*） |
|||||
|
|
绝压（量程见量程代码表） |
|||||
|
|
精度等级 |
|||||
|
|
0.20%（0.2级） |
|||||
|
|
0.50%（0.5级） |
|||||
|
|
过程连接（外螺纹） |
|||||
|
|
M12*1.25 |
|||||
|
|
NPT1/4 |
|||||
|
|
NPT1/2 |
|||||
|
|
G1/4 （*） |
|||||
|
|
G1/2 （*） |
|||||
|
|
M20*1.5 （*） |
|||||
|
|
输出信号类型 |
|||||
|
|
4~20mA输出 （*） |
|||||
|
|
0…10mA输出 |
|||||
|
|
0...5VDC输出 |
|||||
|
|
0...10VDC输出 |
|||||
|
|
电气连接 |
|||||
|
|
赫斯曼接头（DIN43650) |
|||||
|
KAP10- |
|
|
|
|
|
←选型示例 |
备注：(*)为现货或常备款。
