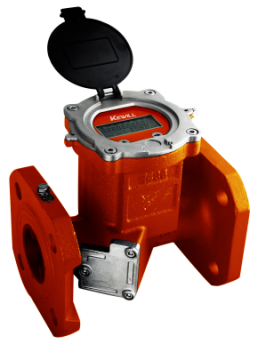

FU50煤矿污水处理流量计
原理，结构

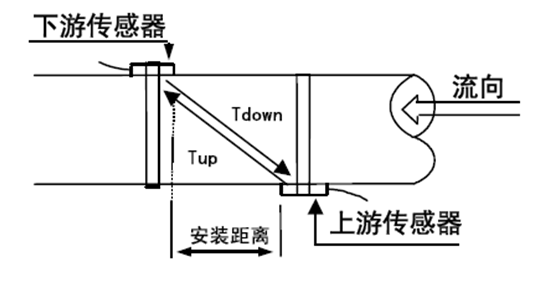

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，其关系符合下面的表达式：
θ为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D为管道内径
TUP为声束在正方向上的传播时间
Tdown为声束在逆方向上的传播时间
△T=Tup-Tdown
FU50煤矿污水处理流量计
特点
●DN50口径以上分流层双声道高精度设计
●防护等级IP68
●内置定量控制器、分时累积器
在设定时刻自动启动控制器，实现自动定时定量供水或定量灌溉。
在设定时间段内进行流量的分时累积，已实现梯度费率。
●热量测量
选配双路PT1000温度测量功能，能够实现热量计量，适用于空调制冷行业。
●超声测量、无转动、无磨损部件
长期保证测量精度，整机可靠性高。
适用用多种水质，包括含砂砾、杂草的水质。
技术参数
| 测量流体 | 满管的水、污水、海水（其他液体需定制） | |||||
| 流体温度 | 0-30°C(0-160℃) | |||||
| 工作环境 | 温度：-10-45℃；湿度≤100%（RH） | |||||
| 承受压力 | 1.6Mpa(2.5Mpa可选) | |||||
| 上游流畅敏感度等级 | U3 | |||||
| 下游流畅敏感度等级 | D0 | |||||
| 电磁兼容性等级 | E2级 | |||||
| 通讯接口 | RS485/M-BUS/红外 | |||||
| 输出信号 | 两路隔离OCT或TTL脉冲输出/1路两线制4-20mA | |||||
| 供电电源 | 内置锂电池（3.6V,19Ah）/外接DC8~36V直流电源/二线制4-20mA供电 | |||||
| 防护等级 | IP68可下水2米工作 | |||||
| 本地显示 | 双行显示包括9位累积量，4位瞬时流量，以及各种状态提示符及单位 | |||||
| 数据存储 | 采用EEPROM/FLASH存储参数，自动记录前128个月前512日的累积流量 | |||||
| 测流周期 | 测量状态：1次/秒；检定状态：4次/秒 | |||||
| 功耗 | 电池可连续使用10年以上 | |||||
| 接液材质 | DN15-DN40 黄铜（不锈钢） | |||||
| DN50-DN150 球墨铸铁（不锈钢） | ||||||
| DN200-DN300 碳钢（不锈钢） | ||||||
显示及操作
58×22mm液晶显示器
同屏显示瞬时流量、累积流量、时间及各种状态
触摸式按键
手指触摸玻璃即可完成操作
支持正反向流量测量
可分别进行正反向瞬时流量、累积流量测量
可设定多种测量单位
累积流量：m³、ft3、GAL、L
瞬时流量：m³/h、GPM、L/m
红外通讯接口
支持M-BUS等多种协议
通讯与信号类型
|
标配
|
接线柱编号
|
定义
|
|
1
|
485+（A）
|
|
|
2
|
485-(B)
|
|
|
3
|
DC8-36V
|
|
|
4
|
GND(可作485接地端子)
|
|
选配
|
接线柱编号
|
定义
|
|
1
|
两线制4-20mA(可用24V供电)
|
|
|
2
|
OCT1(集电极开路输出1)
|
|
|
3
|
OCT2(集电极开路输出2)
|
|
|
4
|
C1（TTL电平脉冲输出1）
|
|
|
5
|
C2（TTL电平脉冲输出2）
|
注：以上通讯接口或输出信号，可以在订货时选择任意两种引至外置防水接线盒。
用途
1.水,海水等液体测量
2.给水与排水
3.节能监测 节水管理
4.泄露监测
5.流量巡检，流量跟踪与采集
6.热量测量与热量平衡
误差曲线
Q2—分界流量
Q3—常用流量
Q4—过载流量

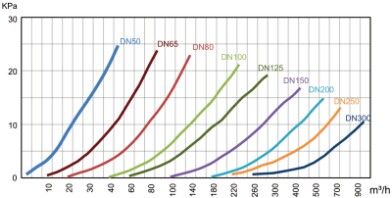

压力损失
流量范围
|
公称直径（mm）
|
量程比R
|
流量（m³/h）
|
||||
|
始动流量
|
最小流量Q1
|
分界流量Q2
|
常用流量Q3
|
过载流量Q4
|
||
|
DN15
|
200
|
0.003
|
0.0125
|
0.02
|
2.5
|
3.125
|
|
DN20
|
200
|
0.0035
|
0.016
|
0.026
|
3.2
|
4
|
|
DN25
|
200
|
0.007
|
0.02
|
0.032
|
4
|
5
|
|
DN32
|
200
|
0.01
|
0.032
|
0.05
|
6.3
|
7.875
|
|
DN40
|
200
|
0.015
|
0.1
|
0.16
|
20
|
25
|
|
DN50
|
100
|
0.03
|
0.4
|
0.64
|
40
|
50
|
|
DN65
|
100
|
0.059
|
0.63
|
1.008
|
63
|
78.75
|
|
DN80
|
100
|
0.064
|
1
|
1.6
|
100
|
125
|
|
DN100
|
100
|
0.094
|
1.6
|
2.56
|
160
|
200
|
|
DN125
|
100
|
0.12
|
2
|
3.2
|
200
|
250
|
|
DN150
|
100
|
0.27
|
2.5
|
4
|
250
|
312.5
|
|
DN200
|
100
|
0.315
|
4
|
6.4
|
400
|
500
|
|
DN250
|
100
|
0.508
|
4
|
6.4
|
400
|
500
|
|
DN300
|
100
|
0.77
|
6.3
|
10.08
|
630
|
787.5
|
