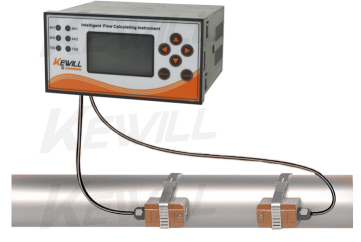

FU造纸厂污水流量计
原理，结构
通过检测流体流动时对超声束(或超声脉冲)的作用，以测量体积流量的仪表。造纸厂污水流量计由主机和外贴式传感器组成，只需将传感器粘贴在管道表面即可完成各种液体的流量测量，与其它类型流量计它无需断管断流，安装便捷。
应用
广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业,可以用做生产监测、水平衡调试、热网平衡调试、节能监测。
特点
●新建大型管道无实流校验参数时最优选择
●可测量非导电液体
●DN15~DN6000mm管道的测量可由一组主机和若干对传感器配合完成
●无流动阻扰测量，无管道压力损失
●自动记忆前512日、前128月、前10年累计流量,自动记忆前64次通断电时间及流量,自动记忆前32日流量计的工作状态是否正常
●支持热量测量，配接温度传感器，可实现热量测量。
●支持SD卡存储器，可实现数据的存储。
技术参数
| 主机 | |||||
| 原理： | 超声波时差原理 | ||||
| 精度： | 优于±1% | ||||
| 显示： | 可连接2×10背光型或者2×20字符型液晶显示器 | ||||
| 信号输出： | 1路4~20mA电流输出，阻抗0~1K,精度0.1% | ||||
| 1路OCT脉冲输出（脉冲宽度6~1000ms,默认200ms) | |||||
| 1路继电器输出 | |||||
| 信号输入： | 3路4~20mA电流输入,精度0.1%, | ||||
| 可采集温度、压力、液位等信号并显示（限FU30A） | |||||
| 可连接三线制PT100铂电阻，实现热量测量 | |||||
| 数据接口： | 隔离RS485串行接口，支持MODBUS协议 | ||||
| 应用管道 | |||||
| 管材： | 钢、铸铁、铜、铝、等，允许有内衬 | ||||
| 水泥管、PVC、玻璃钢 | |||||

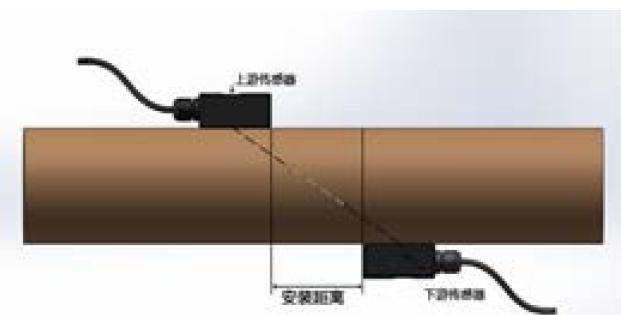

| 直管段： | 上游10D，下游5D,距泵出口30D(D为应用管管径) | ||||
| 管内径： | 15~100mm（适配KU1，KUH1传感器） | ||||
| 50~700mm（适配KU2，KUH2传感器） | |||||
| 300~6000mm（适配KU3，KUH3传感器） | |||||
| 工作环境 | |||
| 温度： | 主机﹣20~60℃；传感器:﹣30~160℃ | ||
| 湿度： | 主机85%RH；流量传感器:可浸水工作，水深﹤2m(注:传感器灌胶后) | ||
| 电源： | DC8~36V或AC85~264V | ||
| 功耗： | 1.5W | ||
| 测量介质 | |||
| 温度： | 温度：﹣30~160℃ | ||
| 温度：﹣30~160℃ | |||
| 浊度： | 10000ppm且气泡含量小 | ||
| 流速： | 0~±10m/s | ||
| 适用介质： | 水 | ||
| 海水 | |||
| 预处理过的污水 | |||
| 酸液 | |||
| 碱液 | |||
| 酒精，饮料 | |||
| 油类 | |||
FU造纸厂污水流量计

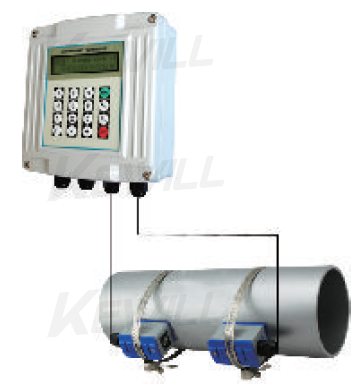

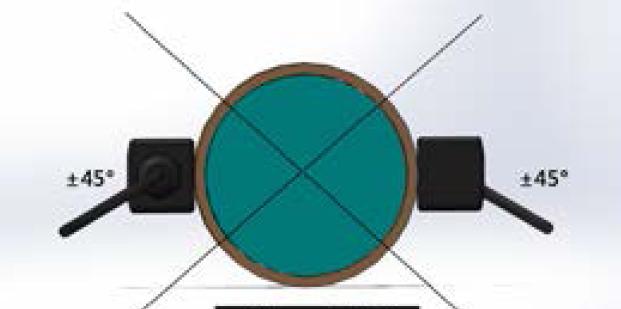

测量组成图

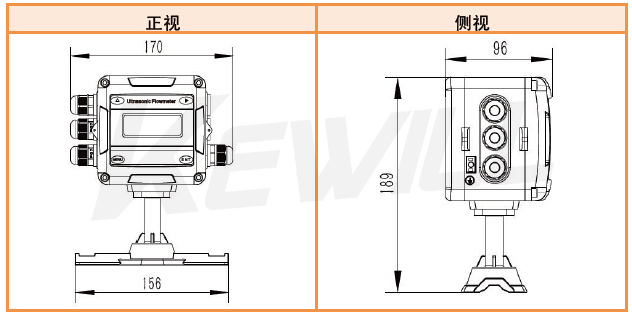

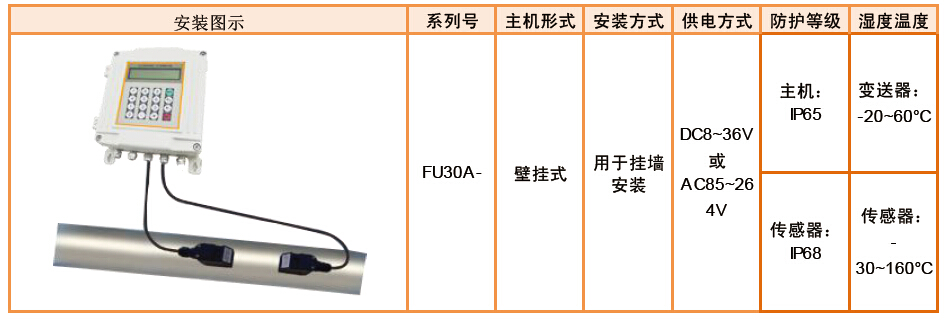

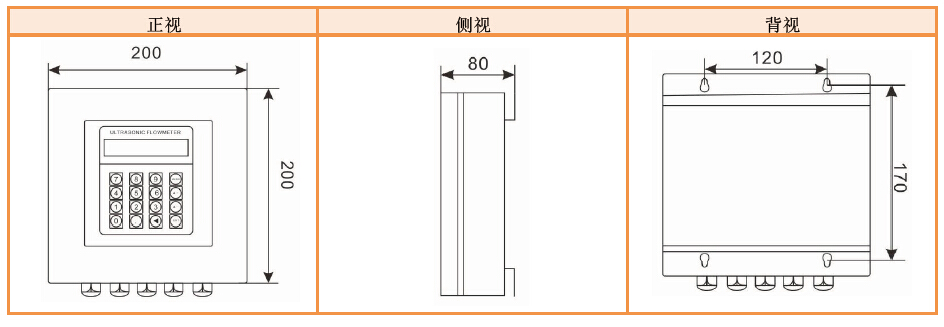

FU30A-壁挂式

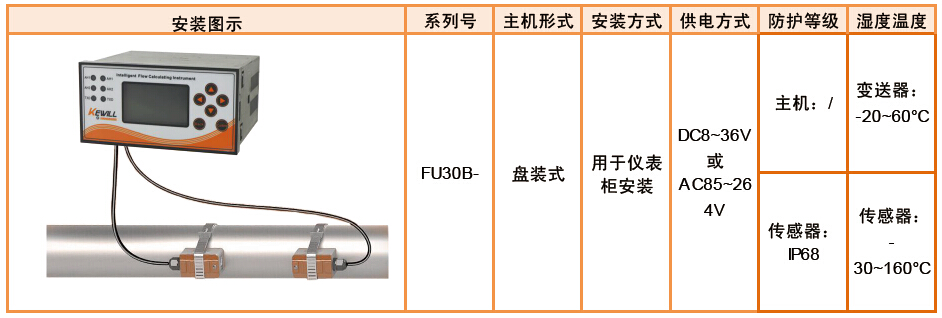

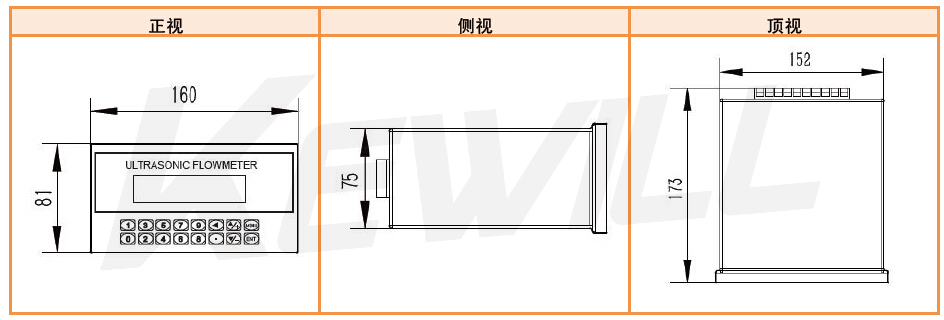

FU30B-柜内盘装式

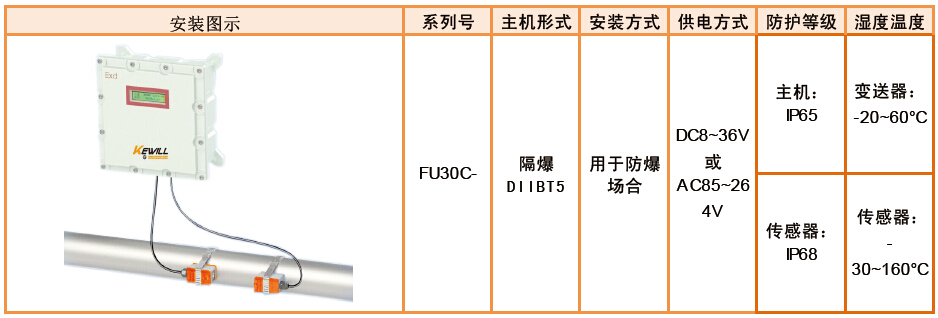

FU30C-柜内盘装式

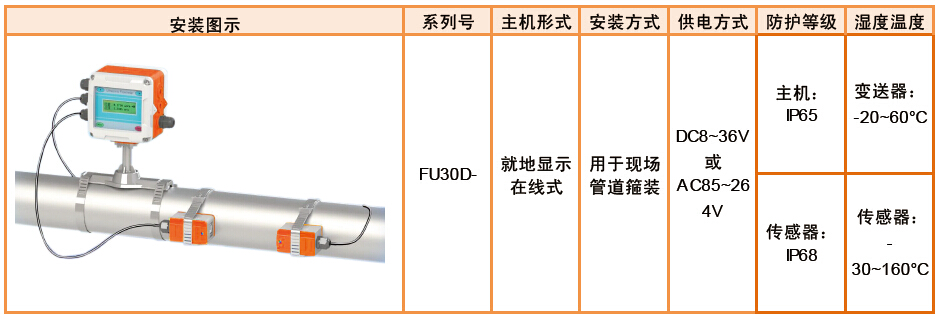

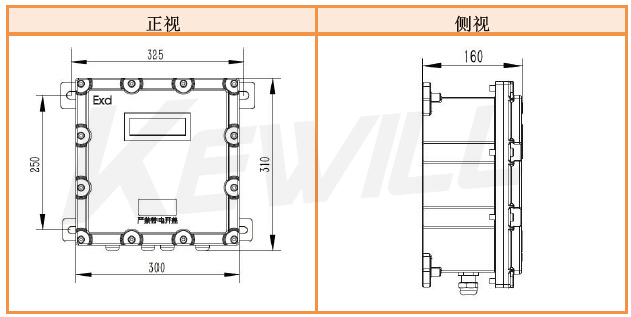

FU30D-就地在线式

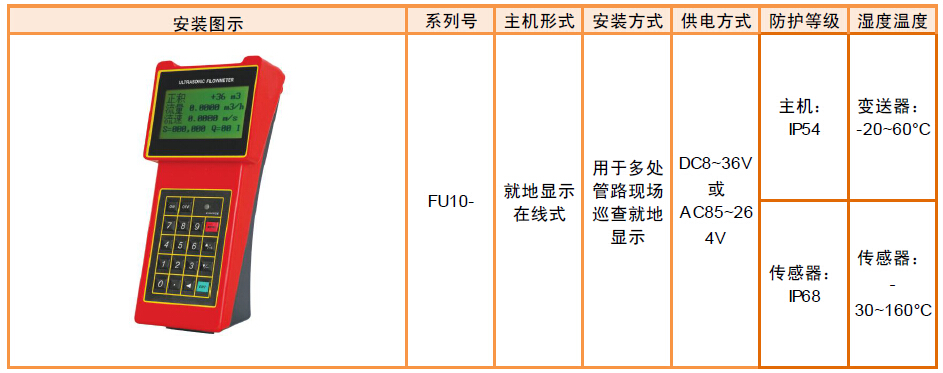

FU10-手持式

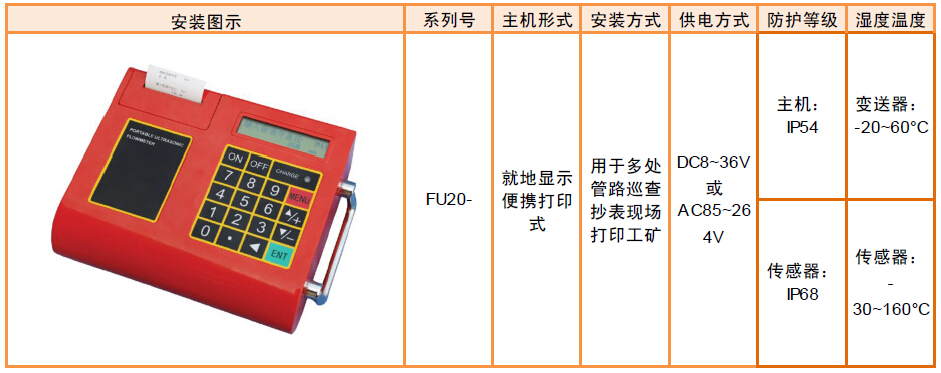

FU20-便携打印式

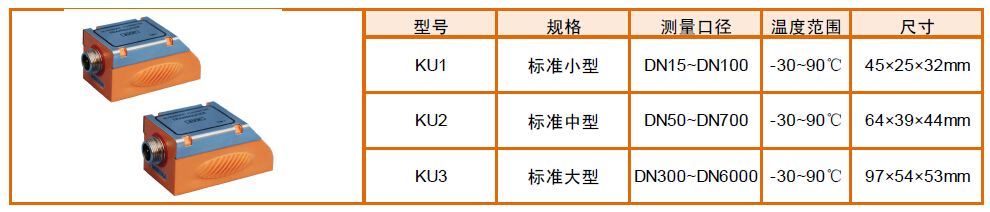

标准型流量传感器

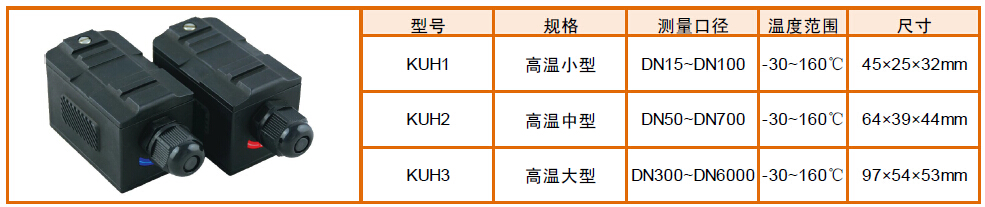

高温型流量传感器

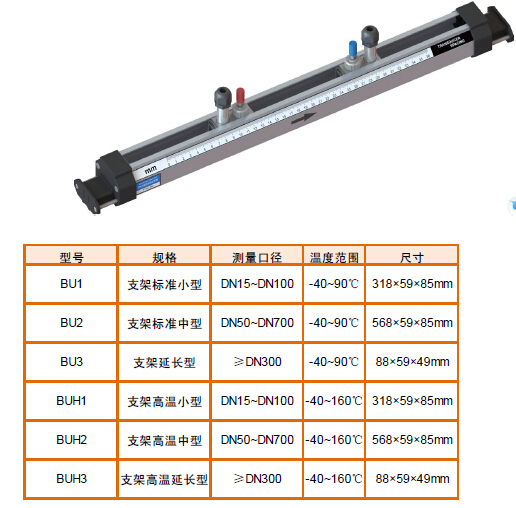

支架型流量传感器
SD卡存储器选配
SD卡数据存储器实现了超声波流量计测量数据的海量存储,解决了壁挂式流量计测量数据存储、读取及处理不便的问题,可完全替代人工秒表、无纸记录仪.
测量数据可以使用以下四种”流量数据分析、统计软件”来处理.包括制表、统计、数据分析、打印报表、制作流量曲线等功能.
SD卡记录的原始数据

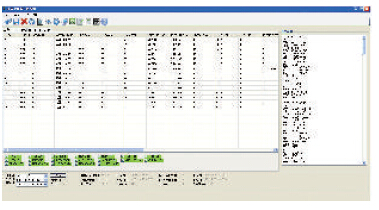

软件导入数据

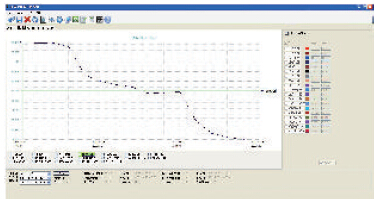

软件生成的瞬时流量曲线

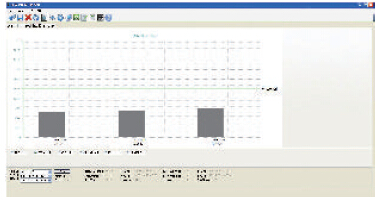

软件生成的累计流量柱状图
