原理特点
矿油流量计：当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。
原理&结构

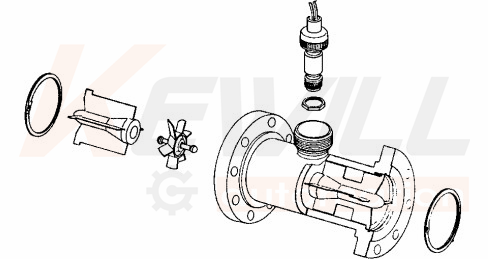

"FR60矿油流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比，由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。
涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
特点
安装有高可靠性的长寿命轴承
极好的重复性，适合于配料
优秀的低流速测量性能
极快速响应，适合批量控制和配比控制场合的使用
多叶片结构的转子，精度高
蒸汽清洗允许
紧奏型适用于设备安装
应用
成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
润滑油、液压油等
水、纯水、蒸馏水、去离子水、脱盐水、软化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈
FR60指标参数 |
|
性能参数 |
|
精度： | 0.5% of rate 和0.2% of rate 两种 |
重复性： | 测量值的±0.1% |
响应时间： | 最大50 毫秒相对于输入的改变 |
稳定性： | 6个月以上的稳定性是测量值的±0.1% |
环境温度的影响： | 超过工作温度范围是±0.25%测量值 |
安装位置的影响： | 需确保传感器满管和保证了前后足够的直管段，则安装无影响 |
启动时间： | 从零流量开始需要50毫秒 |
预热时间： | 从通电到达到额定测量精度需要5分钟 |
|
|
传感器参数 |
|
尺寸： | DN4 to DN250 |
被测流体温度范围： | -40 to 120℃， |
传感器本体材质： | 不锈钢1.4301(304) ,不锈钢1.4435(316L) |
叶轮及附件材质： | 430F不锈钢 ,不锈钢1.4435(316L),哈氏合金C |
耐压等级： | PN10 to PN63 |
线圈阻抗： | 1600Ω |
|
|
接线盒参数 |
|
环境温度范围： | -20 to 140° F (-29 to 60 ℃ ) |
接线盒材质： | 不锈钢1.4301(304),IEC60529 IP66 （标准）,可定制不锈钢1.4435(316L) |
转换器密封圈： | 橡胶 |
电源： | DC 12V to 30V ，1A快速熔断保险； |
防护等级： | IP65&IP67 |
电气接口： | PG13.5 |
功率： | max 0.3 W |
输出： | 脉冲输出（用于总量） |
选型表
FR60- | 涡轮式流量计 | |||||||||||
| 通径 | |||||||||||
| DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 （DN300等特殊管径约定交货） | |||||||||||
| 输出信号 | |||||||||||
| 脉冲 | |||||||||||
| 0-5V | |||||||||||
| 4-20mA | |||||||||||
| 4-20mA+脉冲+2路开关量输出 | |||||||||||
| 4-20mA+脉冲+2路开关量输出+瞬时流量显示+累计流量显示 | |||||||||||
| 过程连接类型 | |||||||||||
| 螺纹密封连接 | |||||||||||
| 法兰式连接 | |||||||||||
| 卫生级卡箍连接 | |||||||||||
| 精度 | |||||||||||
| 精度0.2% （适用于DN15以上管路） | |||||||||||
| 精度0.5% （适用于DN10以上管路） | |||||||||||
| 精度1.0% | |||||||||||
| 接线方式 | |||||||||||
| 不锈钢1.4301(304)接线盒 IP67 | |||||||||||
| 航空插座连接器IP65 | |||||||||||
| 赫斯曼接头(DIN43650)IP65 | |||||||||||
| 耐压等级 | |||||||||||
| EN 1092-1(DIN) PN10 |
| ASME B16.5(ANSI)CLASS150 | |||||||||
| EN 1092-1(DIN) PN16 |
| ASME B16.5(ANSI)CLASS300 | |||||||||
| EN 1092-1(DIN) PN25 |
| ASME B16.5(ANSI)CLASS600 | |||||||||
| EN 1092-1(DIN) PN40 |
| ASME B16.5(ANSI)CLASS900 | |||||||||
| EN 1092-1(DIN) PN63 |
| ASME B16.5(ANSI)CLASS1500 | |||||||||
| EN 1092-1(DIN) PN100 |
| ASME B16.5(ANSI)CLASS2500 | |||||||||
| EN 1092-1(DIN) PN250 |
| JIS 10K | |||||||||
| EN 1092-1(DIN) PN400 |
| JIS 20K | |||||||||
|
|
| 产品应用地特殊标准 | |||||||||
系统供电方式 | ||||||||||||
| 12~30V DC | |||||||||||
| 本体材质 | |||||||||||
| 不锈钢1.4301(304) | |||||||||||
| 不锈钢1.4435(316L) | |||||||||||
| 内部叶轮与附件材质 | |||||||||||
| 430F不锈钢 | |||||||||||
| 不锈钢1.4435(316L) | |||||||||||
| 哈氏合金C | |||||||||||
| (特殊备选项)VARIO | |||||||||||
|
| |||||||||||
FR60- |
|
|
|
|
|
|
|
|
|
| ||
