原理特点
汽油流量计：在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。
汽油流量计
原理&结构

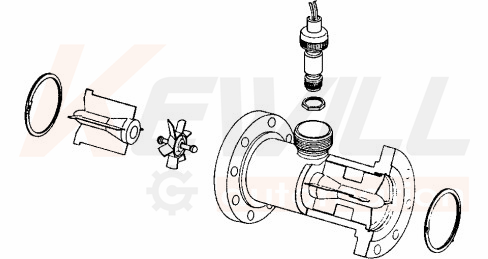

"汽油流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比，由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。
涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
汽油流量计
特点
安装有高可靠性的长寿命轴承
极好的重复性，适合于配料
优秀的低流速测量性能
极快速响应，适合批量控制和配比控制场合的使用
多叶片结构的转子，精度高
蒸汽清洗允许
紧奏型适用于设备安装
应用
成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
润滑油、液压油等
水、纯水、蒸馏水、去离子水、脱盐水、软化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈
选型指南

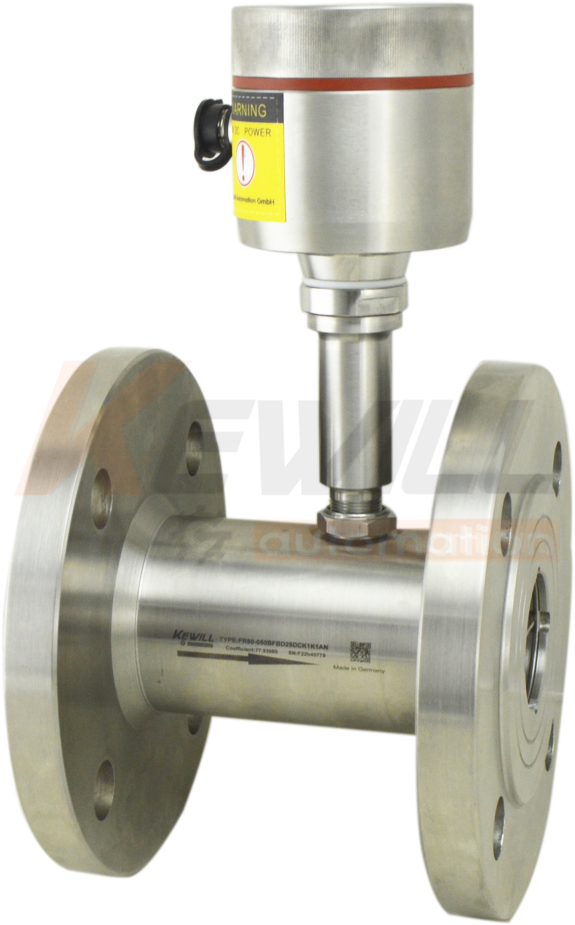

FR60-F法兰型
●法兰型涡轮流量计
●口径:DN10 to DN250
●精度：±0.5% / ±0.2% / ±1.0%
●电源：DC 12V to 30V；
●输出：脉冲、电流、电压：光耦NPN、液晶显示●法兰标准：DIN、ASME、JIS、产品应用地标准
●可选自润滑轴承

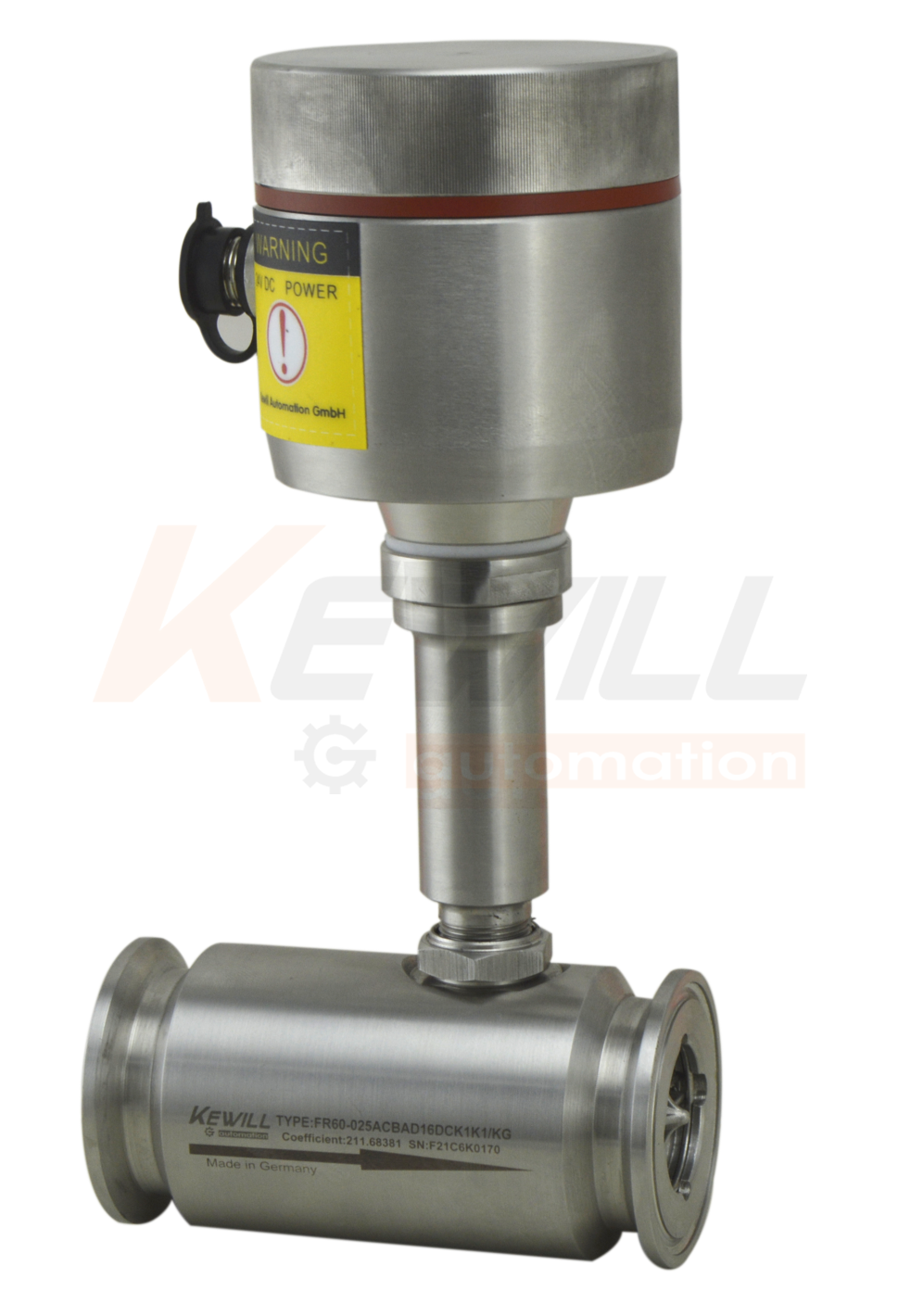

FR60-C卫生卡箍型
●卫生型涡轮流量计
●口径:DN15 to DN50
●精度：±0.5% / ±0.2% / ±1.0%
●电源：DC 12V to 30V；
●输出：脉冲、电流、电压
：光耦NPN、液晶显示
●连接方式：卫生卡箍
●可选自润滑轴承

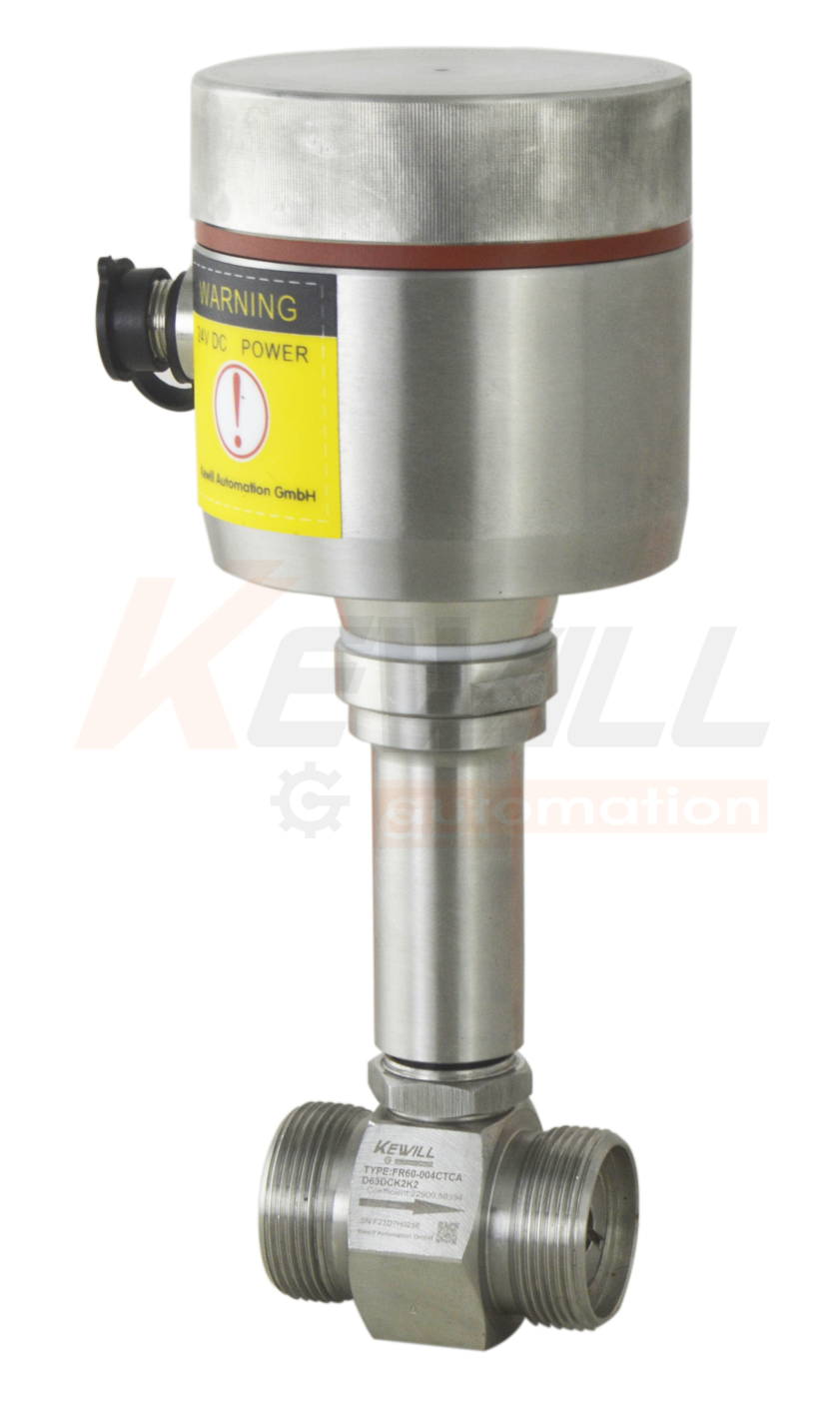

FR60-T螺纹型
●螺纹型涡轮流量计
●口径:DN4 to DN50
●精度：±0.5% / ±0.2% / ±1.0%
●电源：DC 12V to 30V；
●输出：脉冲、电流、电压：光耦NPN、液晶显示●连接方式：螺纹连接
●可选自润滑轴承
FR60指标参数 |
|
性能参数 |
|
精度： | 0.5% of rate 和0.2% of rate 两种 |
重复性： | 测量值的±0.1% |
响应时间： | 最大50 毫秒相对于输入的改变 |
稳定性： | 6个月以上的稳定性是测量值的±0.1% |
环境温度的影响： | 超过工作温度范围是±0.25%测量值 |
安装位置的影响： | 需确保传感器满管和保证了前后足够的直管段，则安装无影响 |
启动时间： | 从零流量开始需要50毫秒 |
预热时间： | 从通电到达到额定测量精度需要5分钟 |
|
|
传感器参数 |
|
尺寸： | DN4 to DN250 |
被测流体温度范围： | -40 to 120℃， |
传感器本体材质： | 不锈钢1.4301(304) ,不锈钢1.4435(316L) |
叶轮及附件材质： | 430F不锈钢 ,不锈钢1.4435(316L),哈氏合金C |
耐压等级： | PN10 to PN63 |
线圈阻抗： | 1600Ω |
|
|
接线盒参数 |
|
环境温度范围： | -20 to 140° F (-29 to 60 ℃ ) |
接线盒材质： | 不锈钢1.4301(304),IEC60529 IP66 （标准）,可定制不锈钢1.4435(316L) |
转换器密封圈： | 橡胶 |
电源： | DC 12V to 30V ，1A快速熔断保险； |
防护等级： | IP65&IP67 |
电气接口： | PG13.5 |
功率： | max 0.3 W |
输出： | 脉冲输出（用于总量） |

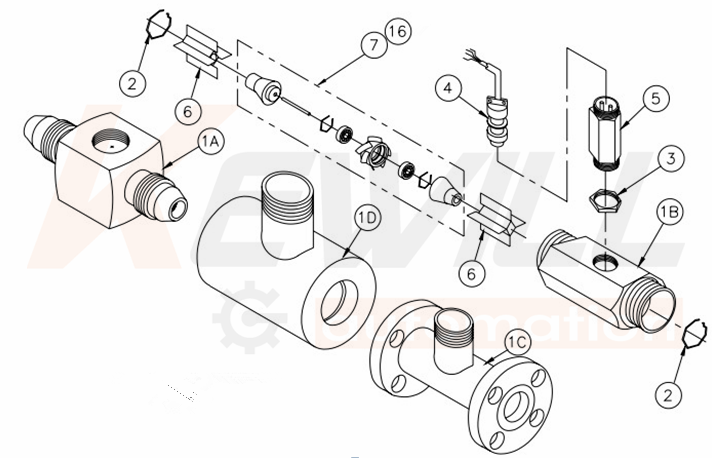

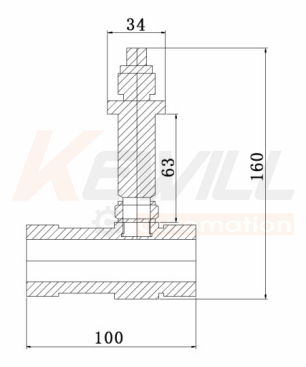

FR60传感器结构
部件 | 描述 |
1A 1B 1C 1D | 传感器外壳 |
2 | 定位环 |
3 | 防松螺母 |
4 | 信号线连接头 |
5 | 检测探头 |
6 | 支撑 |
7 | 叶轮和轴承组件 |
FR60涡轮流量计
赫斯曼接头(DIN43650)示意图
FR60-B航空插座连接器型4-20mA与脉冲输出放大器部分示意图
FR60:脉冲输出放大器部分示意图
FR60传感器尺寸与流量范围
尺寸(mm) | 可测流量范围（流速影响精度） | 尺寸(mm) | 可测流量范围（流速影响精度） | ||
最小m³/h | 最大m³/h | 最小m³/h | 最大m³/h | ||
4 | 0.005 | 0.317 | 50 | 0.71 | 49.5 |
6 | 0.01 | 0.712 | 65 | 1.2 | 84 |
10 | 0.028 | 1.978 | 80 | 1.81 | 127 |
15 | 0.064 | 4.5 | 100 | 2.83 | 198 |
20 | 0.113 | 7.9 | 125 | 4.42 | 309 |
25 | 0.177 | 12.4 | 150 | 6.36 | 445 |
32 | 0.289 | 20.3 | 200 | 11.3 | 792 |
40 | 0.452 | 31.7 | 250 | 17.67 | 1236 |

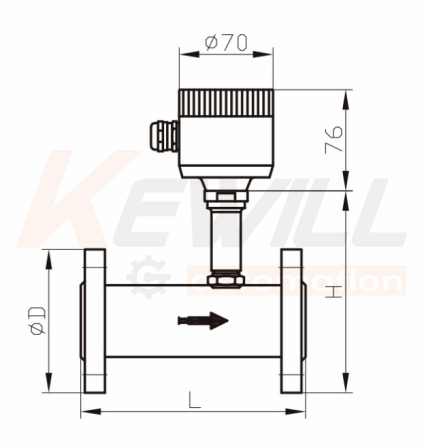

FR60-F法兰型外形尺寸
尺寸(mm) | 法兰端面尺寸 L(mm) | 法兰外径D(mm) | 高度H(mm) | 大约重量（kg) | |||
PN16 | PN40 | PN16 | PN40 | PN16 | PN40 | ||
10 | 80 | 90 | 90 | 144 | 144 | 3.0 | 3.0 |
15 | 75 | 95 | 95 | 146 | 146 | 3.0 | 3.0 |
20 | 85 | 105 | 105 | 151 | 151 | 4.0 | 4.0 |
25 | 100 | 115 | 115 | 156 | 156 | 4.5 | 4.5 |
32 | 120 | 140 | 140 | 169 | 169 | 6.0 | 6.0 |
40 | 140 | 150 | 150 | 180 | 180 | 7.0 | 7.0 |
50 | 150 | 165 | 165 | 192 | 192 | 9.0 | 9.0 |
65 | 175 | 185 | 185 | 210 | 210 | 11.0 | 11.0 |
80 | 200 | 200 | 200 | 224 | 224 | 13 | 13 |
100 | 220 | 220 | 235 | 244 | 251 | 16.0 | 19.0 |
125 | 250 | 250 | 270 | 271 | 281 | 23 | 27 |
150 | 300 | 285 | 300 | 300 | 307 | 31.0 | 37.0 |
200 | 360 | 340 | 375 | 353 | 370 | 43 | 53 |
250 | 420 | 395 | 450 | 406 | 433 | 64.0 | 80.0 |

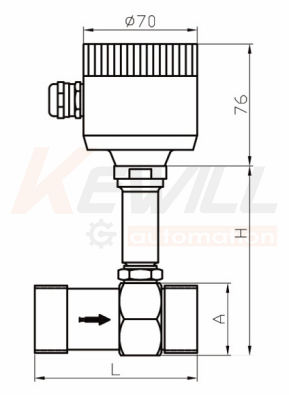

FR60-T螺纹连接型外形尺寸
FR60-T外形尺寸 螺纹型
尺寸(mm) | 端面尺寸L(mm) | 本体外径 A（mm) | 螺纹规格 | 高度H(mm) |
4 | 50 | 36 | M30*1.5 | 109 |
6 | 50 | 36 | M30*1.5 | 109 |
10 | 50 | 36 | M30*1.5 | 109 |
15 | 75 | 40 | G1 | 113 |
20 | 85 | 44 | G1 | 117 |
25 | 100 | 52 | G1-1/4 | 125 |
32 | 120 | 58 | G1-1/2 | 131 |
40 | 140 | 69 | G2 | 142 |
50 | 150 | 81 | G2-1/2 | 154 |

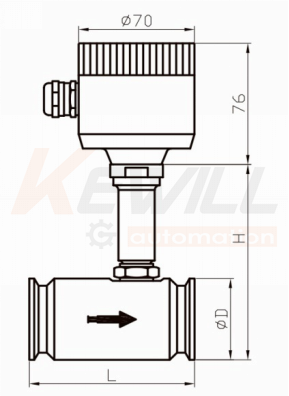

FR60-C卡箍连接型外形尺寸
FR60-C外形尺寸 卡箍连接
尺寸(mm) | 端面尺寸L(mm) | 卡箍外径 （mm) | 本体外径 D（mm) | 高度H(mm) |
15 | 75 | 51 | 51 | 124 |
20 | 80 | 51 | 51 | 124 |
25 | 100 | 51 | 51 | 124 |
32 | 120 | 51 | 51 | 124 |
40 | 140 | 64 | 64 | 137 |
50 | 150 | 77.5 | 77.5 | 151 |
65 | 175 | 91 | 91 | 164 |
FR60安装要求

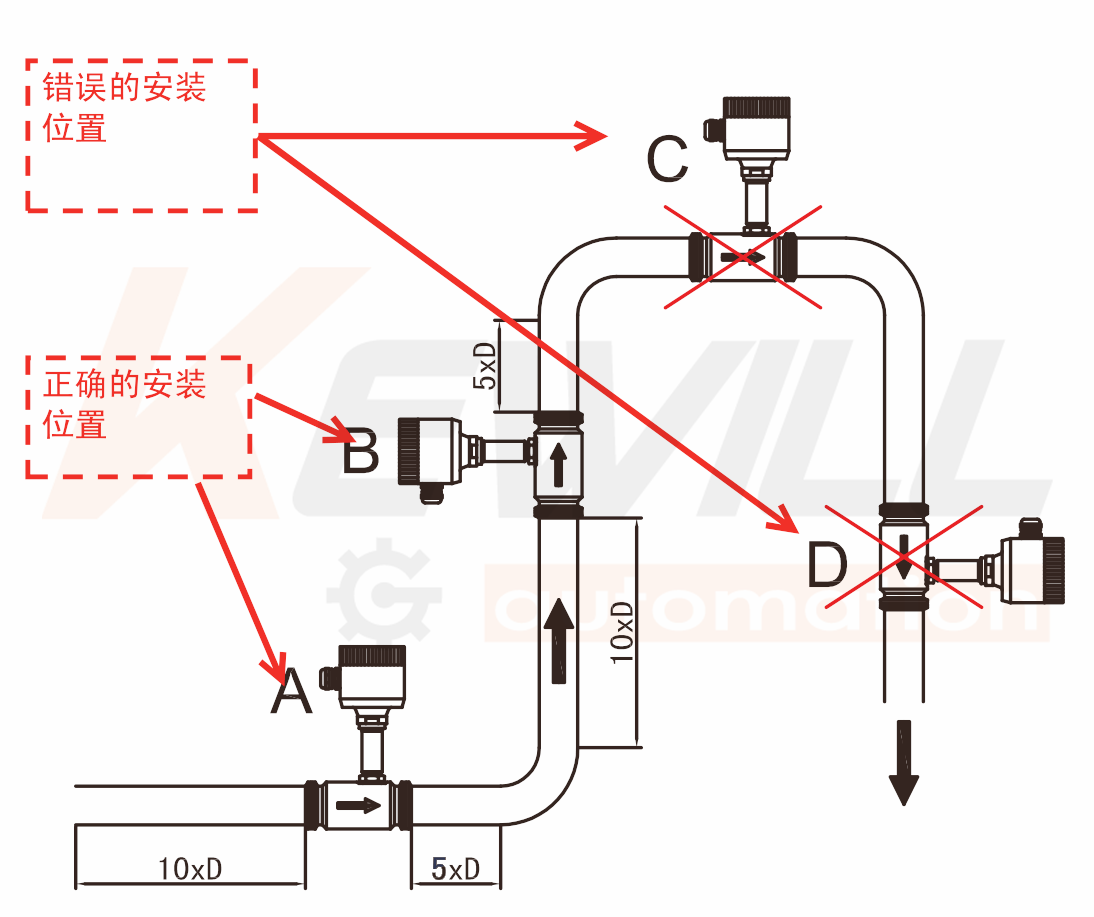

安装位置及前后直管段要求示意图

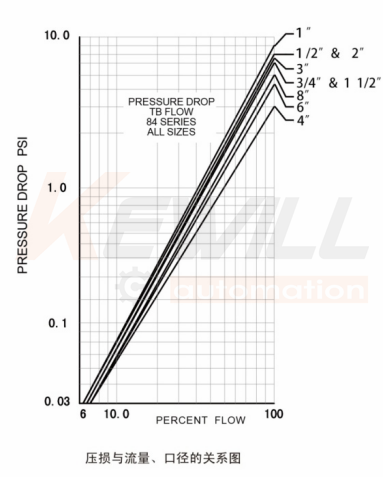

FR60压力损失曲线图
订货提示
1.订货时请注明介质流向，介质种类，管径及期望测量区间值。我们可在出厂时帮您完成精确校验。2.若是黏性介质，请注明黏度，温度及介质种类，以及流量范围。
选型表
FR60- | 涡轮式流量计 | |||||||||||
| 通径 | |||||||||||
| DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 （DN300等特殊管径约定交货） | |||||||||||
| 输出信号 | |||||||||||
| 脉冲 | |||||||||||
| 0-5V | |||||||||||
| 4-20mA | |||||||||||
| 4-20mA+脉冲+2路开关量输出 | |||||||||||
| 4-20mA+脉冲+2路开关量输出+瞬时流量显示+累计流量显示 | |||||||||||
| 过程连接类型 | |||||||||||
| 螺纹密封连接 | |||||||||||
| 法兰式连接 | |||||||||||
| 卫生级卡箍连接 | |||||||||||
| 精度 | |||||||||||
| 精度0.2% （适用于DN15以上管路） | |||||||||||
| 精度0.5% （适用于DN10以上管路） | |||||||||||
| 精度1.0% | |||||||||||
| 接线方式 | |||||||||||
| 不锈钢1.4301(304)接线盒 IP67 | |||||||||||
| 航空插座连接器IP65 | |||||||||||
| 赫斯曼接头(DIN43650)IP65 | |||||||||||
| 耐压等级 | |||||||||||
| EN 1092-1(DIN) PN10 |
| ASME B16.5(ANSI)CLASS150 | |||||||||
| EN 1092-1(DIN) PN16 |
| ASME B16.5(ANSI)CLASS300 | |||||||||
| EN 1092-1(DIN) PN25 |
| ASME B16.5(ANSI)CLASS600 | |||||||||
| EN 1092-1(DIN) PN40 |
| ASME B16.5(ANSI)CLASS900 | |||||||||
| EN 1092-1(DIN) PN63 |
| ASME B16.5(ANSI)CLASS1500 | |||||||||
| EN 1092-1(DIN) PN100 |
| ASME B16.5(ANSI)CLASS2500 | |||||||||
| EN 1092-1(DIN) PN250 |
| JIS 10K | |||||||||
| EN 1092-1(DIN) PN400 |
| JIS 20K | |||||||||
|
|
| 产品应用地特殊标准 | |||||||||
系统供电方式 | ||||||||||||
| 12~30V DC | |||||||||||
| 本体材质 | |||||||||||
| 不锈钢1.4301(304) | |||||||||||
| 不锈钢1.4435(316L) | |||||||||||
| 内部叶轮与附件材质 | |||||||||||
| 430F不锈钢 | |||||||||||
| 不锈钢1.4435(316L) | |||||||||||
| 哈氏合金C | |||||||||||
| (特殊备选项)VARIO | |||||||||||
|
| |||||||||||
FR60- |
|
|
|
|
|
|
|
|
|
| ||
