原理特点
柴油流量计：在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。
柴油流量计
原理&结构

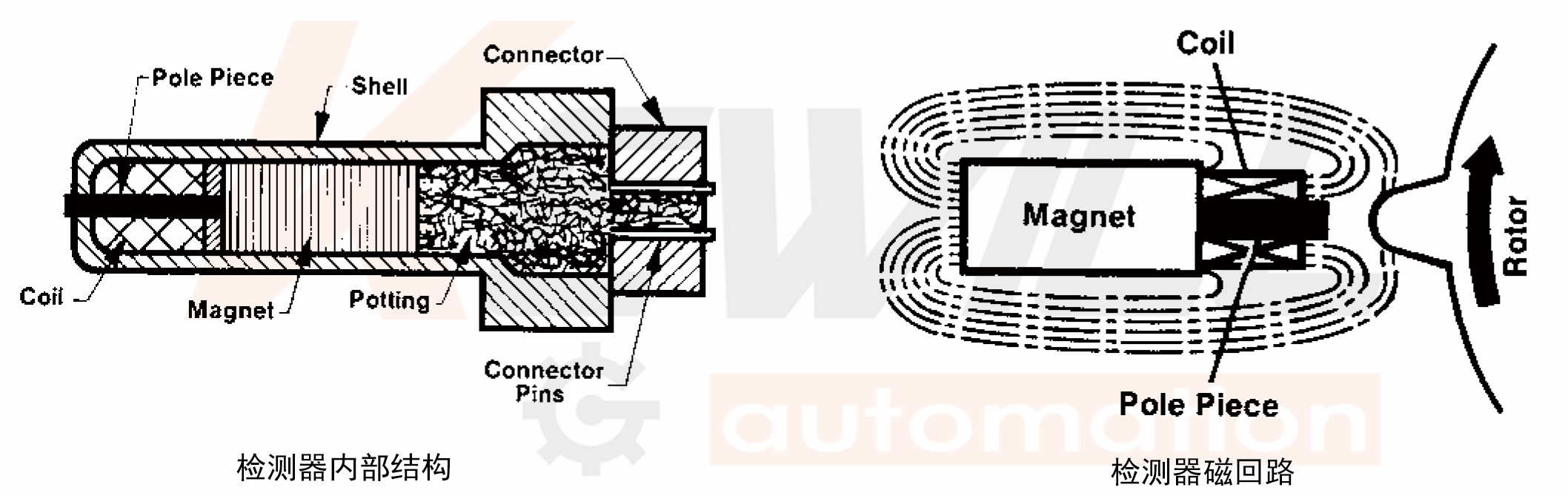

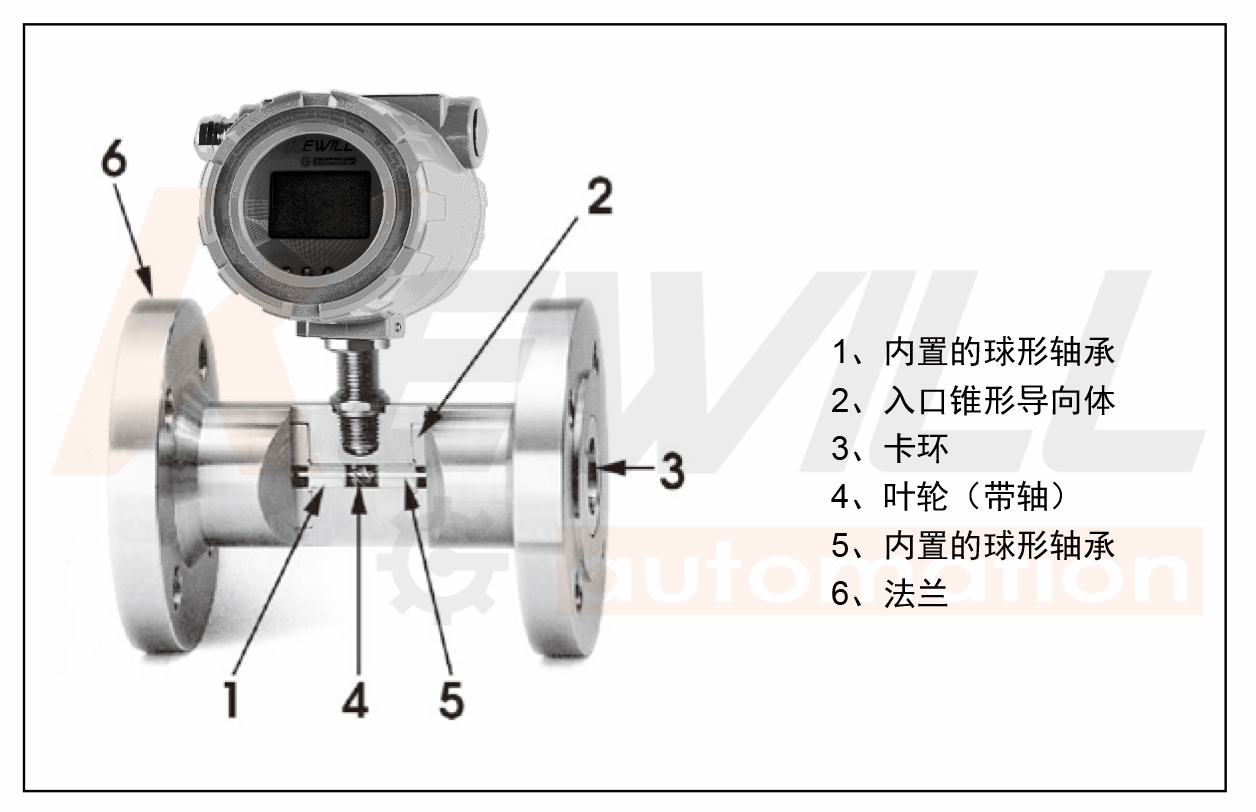

"柴油流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转；在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比。由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。 涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。 "
柴油流量计
特点
安装有高可靠性的长寿命轴承
极好的重复性好，适合于配料
优秀的低流速测量性能
极快速响应，适合批量控制和配比控制场合的使用
多叶片结构的转子，精度高
蒸汽清洗允许
带高低报警功能，可以驱动继电器
具有10点非线性修正功能
标准RS485通讯（MODBUS协议）
模块化电路设计及丰富的自诊断功能，维修方便
紧奏型适用于设备安装
| 轴承种类适用的介质温度 | ||
| 轴承材质 | 温度范围 | 用途 |
| 440C不锈钢滚珠轴承 | ﹣40℃to 120℃ | 非水介质 |
| 陶瓷轴颈轴承 | ﹣75℃to 120℃ | 液体 |
| 石墨轴颈轴承 | ﹣75℃to 160℃ | 液体 |
| 碳化钨轴颈轴承 | ﹣50℃to 180℃ | 液体 |
应用
成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
润滑油、液压油等
水、纯水、蒸馏水、去离子水、脱盐水、软化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
甲醛、酢酸、苛性钠、二硫化碳等
牛奶、咖啡等
导热油、热煤油等高温介质
选型指南
FR80法兰型
●口径:DN10～DN250
●带自润滑轴承
●精度：±0.5% / ±0.2%
●电源：AC 85～265 V
DC 16～36V
●输出：4～20 mA，脉冲
●带二组常开触点输出驱动：
驱动：24VDC,电流〈30 mA
●通讯：RS485（Modbus)
●带10点非线性修正功能
●带密度设置功能和可质量单位
●低流速0.1m/s
●快速响应型，响应时间50ms
FR80卫生卡箍型
●口径:DN15～DN50
●带自润滑轴承
●精度：±0.5% / ±0.2%
●电源：AC 85～265 V
DC 16～36V
●输出：4～20 mA，脉冲
●带二组常开触点输出驱动：
驱动：24V.DC,电流〈30 mA●通讯：RS485（Modbus)
●带10点非线性修正功能
●带密度设置功能和可质量单位
●低流速0.1m/s
●快速响应型，响应时间50ms
FR80螺纹型
●口径:DN4～DN50
●带自润滑轴承
●精度：±0.5% / ±0.2%
●电源：AC 85～265 V
DC 16～36V
●输出：4～20 mA，脉冲
●带二组常开触点输出驱动：
驱动：24V.DC,电流〈30 mA●通讯：RS485（Modbus)
●带10点非线性修正功能
●带密度设置功能和可质量单位
●低流速0.1m/s
●快速响应型，响应时间50ms
| FR80指标参数 | |
| 性能参数 | |
| 精度： | 0.5% of rate和0.2% of rate两种 |
| 重复性： | 测量值的±0.1% |
| 响应时间： | 最大50毫秒相对于输入的改变 |
| 稳定性： | 6个月以上的稳定性是测量值的±0.1% |
| 环境温度的影响： | 超过工作温度范围是±0.25% |
| 安装位置的影响： | 能确保传感器满管和保证前后足够的直管段，则安装无影响 |
| 启动时间： | 从零流量开始需要50毫秒 |
| 预热时间： | 从送电到达到额定测量精度需要5分钟 |
| 传感器参数 | |
| 尺寸： | DN4 to DN250 |
| 被测流体温度范围： | ﹣50 to 120℃;（＞120°C且≤180°C定制型可函寻销售工程师） |
| 传感器本体材质： | 304不锈钢，316L不锈钢 |
| 叶轮及附件材质： | 430F不锈钢，316L不锈钢，哈氏合金C |
| 滚珠轴承材质： | 316L SST轴承或陶瓷轴承 |
| 过程连接： | DIN PN10 to PN63 |
| 线圈阻抗： | 1600 Ω |
| 转换器参数 | |
| 环境温度范围： | 20 to 140° F ( 29 to 60℃) |
| 外壳材质： | 低铜压铸铝Nema 4X ,IEC60529 IP66（标准），可定制不锈钢材质转换器外壳 |
| 转换器密封圈： | 橡胶 |
| AC 86 to 265V ,50/60HZ,1A快速熔断保险；DC 16.8V to 31.2V， | |
| 电源： | 1A快速熔断保险；或者3.6V电池供电 |
| 通讯协议： | RS485通讯（MODBUS协议） |
| 防护等级： | IP65&IP68 |
| 电气接口： | M20*1.5 |
| 功率： | 3W |
| 4 to 20 mA电流输出（用于瞬时流量），脉冲输出（用于总量） | |
| 输出： | 带高报警和低报警输出，二组常开触点，驱动能力：24VDC/30mA |
