原理特点
甲醇流量计：在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。
甲醇流量计
原理&结构

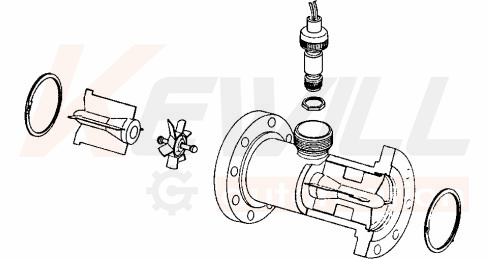

"涡轮流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比，由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。
涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
甲醇流量计
特点
安装有高可靠性的长寿命轴承
极好的重复性，适合于配料
优秀的低流速测量性能
极快速响应，适合批量控制和配比控制场合的使用
多叶片结构的转子，精度高
蒸汽清洗允许
紧奏型适用于设备安装
应用
成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
润滑油、液压油等
水、纯水、蒸馏水、去离子水、脱盐水、软化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈
选型指南

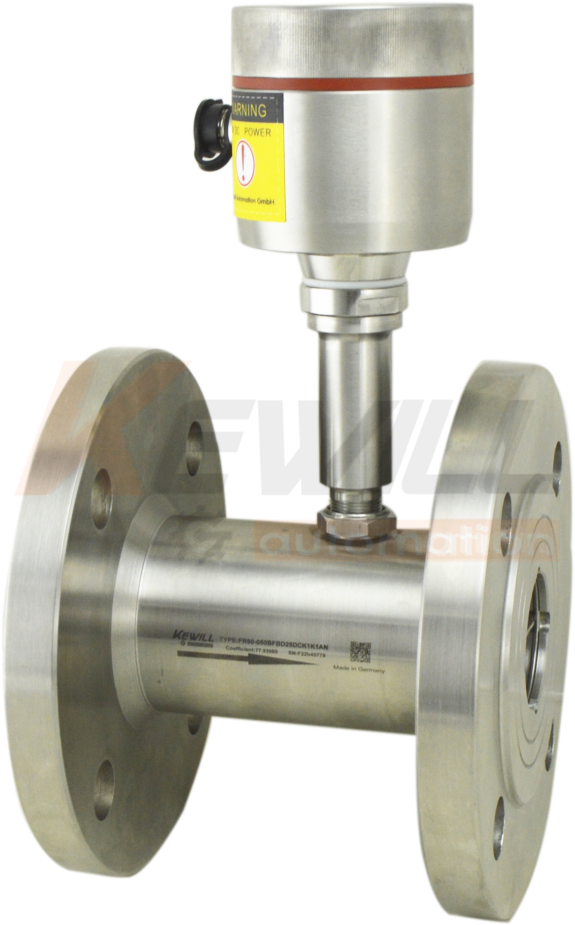

FR60-F法兰型
●法兰型涡轮流量计
●口径:DN10 to DN250
●精度：±0.5% / ±0.2% / ±1.0%
●电源：DC 12V to 30V；
●输出：脉冲、电流、电压：光耦NPN、液晶显示●法兰标准：DIN、ASME、JIS、产品应用地标准
●可选自润滑轴承

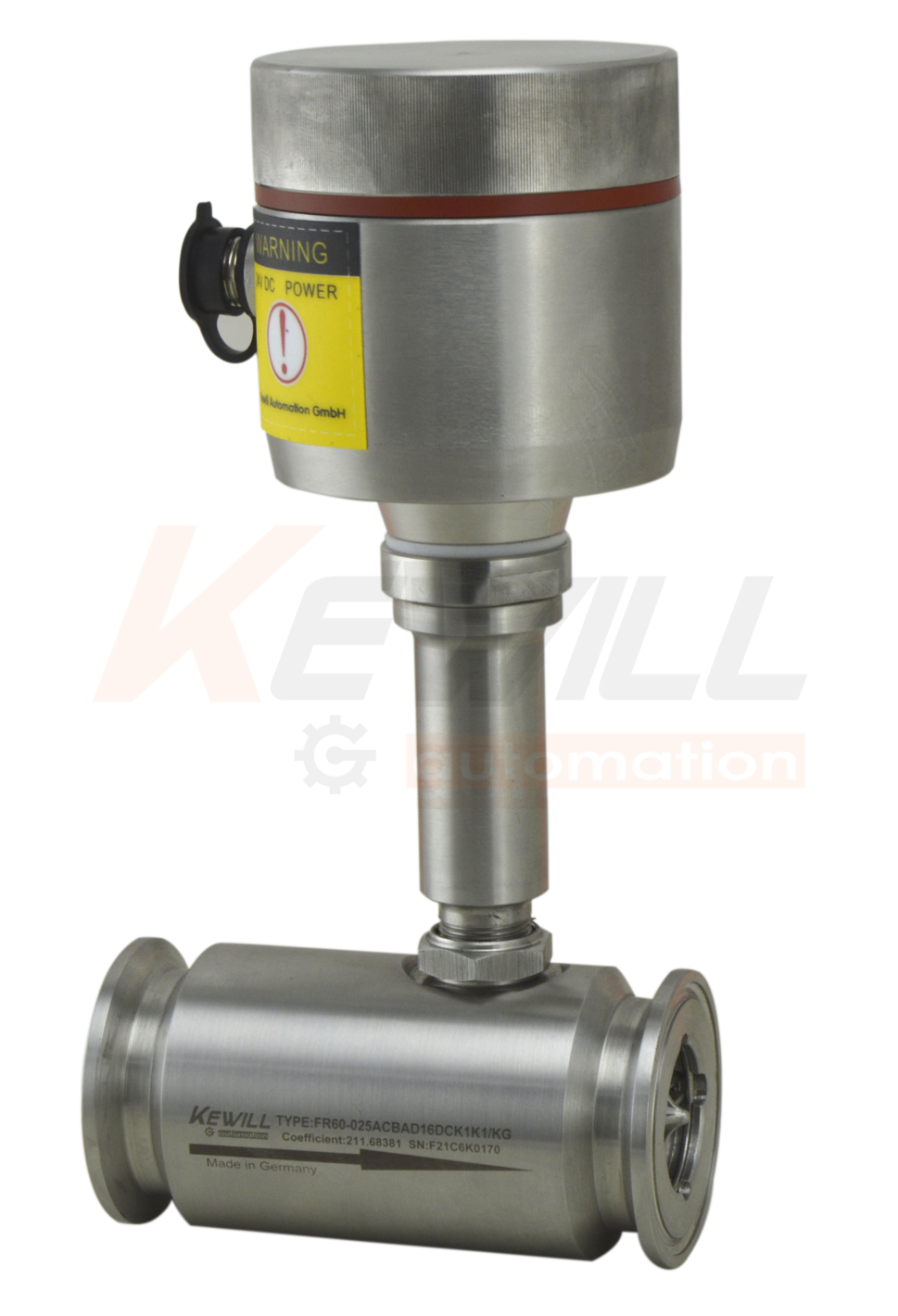

FR60-C卫生卡箍型
●卫生型涡轮流量计
●口径:DN15 to DN50
●精度：±0.5% / ±0.2% / ±1.0%
●电源：DC 12V to 30V；
●输出：脉冲、电流、电压
：光耦NPN、液晶显示
●连接方式：卫生卡箍
●可选自润滑轴承

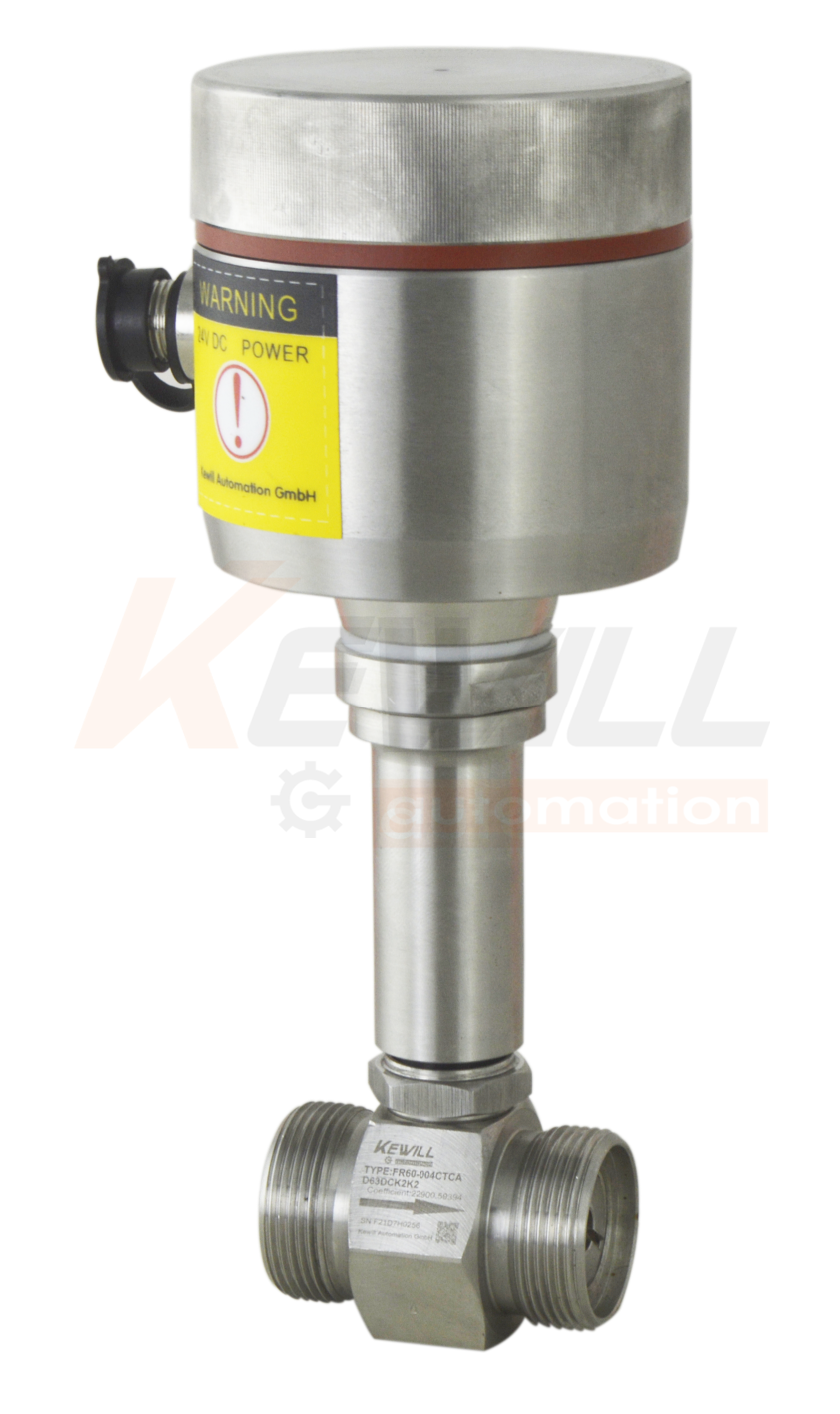

FR60-T螺纹型
●螺纹型涡轮流量计
●口径:DN4 to DN50
●精度：±0.5% / ±0.2% / ±1.0%
●电源：DC 12V to 30V；
●输出：脉冲、电流、电压：光耦NPN、液晶显示●连接方式：螺纹连接
●可选自润滑轴承
| FR60指标参数 | |
| 性能参数 | |
| 精度： | 0.5% of rate 和0.2% of rate 两种 |
| 重复性： | 测量值的±0.1% |
| 响应时间： | 最大50 毫秒相对于输入的改变 |
| 稳定性： | 6个月以上的稳定性是测量值的±0.1% |
| 环境温度的影响： | 超过工作温度范围是±0.25%测量值 |
| 安装位置的影响： | 需确保传感器满管和保证了前后足够的直管段，则安装无影响 |
| 启动时间： | 从零流量开始需要50毫秒 |
| 预热时间： | 从通电到达到额定测量精度需要5分钟 |
| 传感器参数 | |
| 尺寸： | DN4 to DN250 |
| 被测流体温度范围： | -40 to 120℃， |
| 传感器本体材质： | 不锈钢1.4301(304) ,不锈钢1.4435(316L) |
| 叶轮及附件材质： | 430F不锈钢 ,不锈钢1.4435(316L),哈氏合金C |
| 耐压等级： | PN10 to PN63 |
| 线圈阻抗： | 1600Ω |
| 接线盒参数 | |
| 环境温度范围： | -20 to 140° F (-29 to 60 ℃ ) |
| 接线盒材质： | 不锈钢1.4301(304),IEC60529 IP66 （标准）,可定制不锈钢1.4435(316L) |
| 转换器密封圈： | 橡胶 |
| 电源： | DC 12V to 30V ，1A快速熔断保险； |
| 防护等级： | IP65&IP67 |
| 电气接口： | PG13.5 |
| 功率： | max 0.3 W |
| 输出： | 脉冲输出（用于总量） |

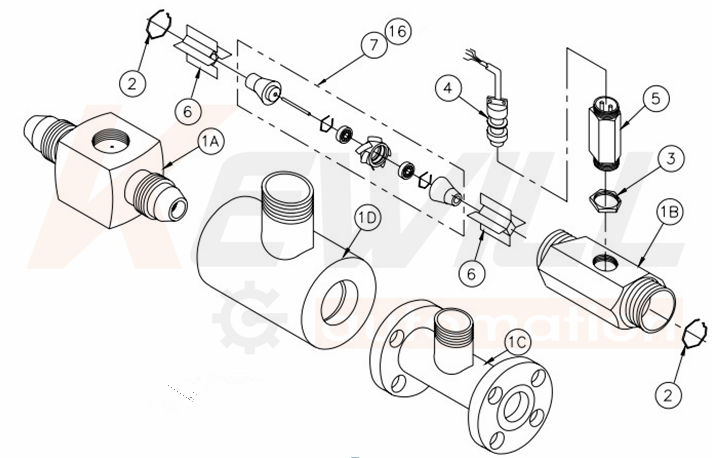

FR60传感器结构
| 部件 | 描述 |
| 1A 1B 1C 1D | 传感器外壳 |
| 2 | 定位环 |
| 3 | 防松螺母 |
| 4 | 信号线连接头 |
| 5 | 检测探头 |
| 6 | 支撑 |
| 7 | 叶轮和轴承组件 |
FR60甲醇流量计
赫斯曼接头(DIN43650)示意图
FR60-B航空插座连接器型4-20mA与脉冲输出放大器部分示意图
FR60:脉冲输出放大器部分示意图

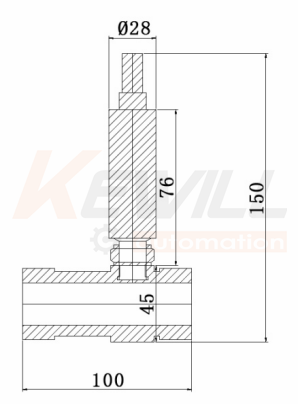

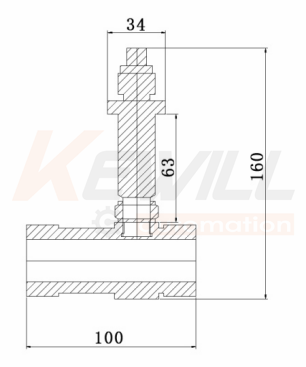

FR60传感器尺寸与流量范围
| 尺寸(mm) | 可测流量范围（流速影响精度） | 尺寸(mm) | 可测流量范围（流速影响精度） | ||
| 最小m³/h | 最大m³/h | 最小m³/h | 最大m³/h | ||
| 4 | 0.005 | 0.317 | 50 | 0.71 | 49.5 |
| 6 | 0.01 | 0.712 | 65 | 1.2 | 84 |
| 10 | 0.028 | 1.978 | 80 | 1.81 | 127 |
| 15 | 0.064 | 4.5 | 100 | 2.83 | 198 |
| 20 | 0.113 | 7.9 | 125 | 4.42 | 309 |
| 25 | 0.177 | 12.4 | 150 | 6.36 | 445 |
| 32 | 0.289 | 20.3 | 200 | 11.3 | 792 |
| 40 | 0.452 | 31.7 | 250 | 17.67 | 1236 |
