原理特点
乙醇流量计：涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。
乙醇流量计
原理&结构
"乙醇流量计是一种速度式流量计。在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比，由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。
涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
乙醇流量计
特点应用
成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
极好的重复性，适合于配料润滑油、液压油等
优秀的低流速测量性能水、纯水、蒸馏水、去离子水、脱盐水、软化水等
极快速响应，适合批量控制和配比控制场合的使用酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
多叶片结构的转子，精度高甲醛、酢酸、苛性钠、二硫化碳等
蒸汽清洗允许牛奶、咖啡等
紧奏型适用于设备安装导热油、热煤油等高温介质
| 指标参数 | |
| 性能参数 | |
| 精度： | 0.5% of rate 和0.25% of rate 两种 |
| 重复性： | 测量值的±0.1% |
| 响应时间： | 最大50 毫秒相对于输入的改变 |
| 稳定性： | 6个月以上的稳定性是测量值的±0.1% |
| 环境温度的影响： | 超过工作温度范围是±0.25%测量值 |
| 安装位置的影响： | 需确保传感器满管和保证了前后足够的直管段，则安装无影响 |
| 启动时间： | 从零流量开始需要50毫秒 |
| 预热时间： | 从通电到达到额定测量精度需要5分钟 |
| 传感器参数 | |
| 尺寸： | DN4 to DN250 |
| 被测流体温度范围： | -40 to 120℃，（＞120°C且≤180°C定制型可函寻销售工程师） |
| 传感器本体材质： | 不锈钢1.4301(304) ,不锈钢1.4435(316L) |
| 叶轮及附件材质： | 430F不锈钢 ,不锈钢1.4435(316L) |
| 耐压等级： | PN10 to PN63 |
| 线圈阻抗： | 1600Ω |
| 接线盒参数 | |
| 环境温度范围： | -20 to 140° F (-29 to 60 ℃ ) |
| 接线盒材质： | 不锈钢1.4301(304),IEC60529 IP66 （标准）,可定制不锈钢1.4435(316L) |
| 转换器密封圈： | O型橡胶密封圈 |
| 电源： | DC 12V to 30V ，1A快速熔断保险； |
| 防护等级： | IP65&IP67 |
| 电气接口： | PG13.5 |
| 功率： | max 0.3 W |
| 输出： | 脉冲输出（用于总量） |
传感器尺寸与流量范围
| 尺寸(mm) | 可测流量范围（流速影响精度） | 尺寸(mm) | 可测流量范围（流速影响精度） | ||
| 最小m³/h | 最大m³/h | 最小m³/h | 最大m³/h | ||
| 4 | 0.04 | 0.25 | 50 | 4 | 40 |
| 6 | 0.1 | 0.6 | 65 | 8 | 80 |
| 10 | 0.2 | 1.2 | 80 | 10 | 100 |
| 15 | 0.6 | 6 | 100 | 20 | 200 |
| 20 | 0.8 | 8 | 125 | 30 | 300 |
| 25 | 1 | 10 | 150 | 40 | 400 |
| 32 | 1.2 | 12 | 200 | 80 | 800 |
| 40 | 2 | 20 | 250 | 120 | 1200 |

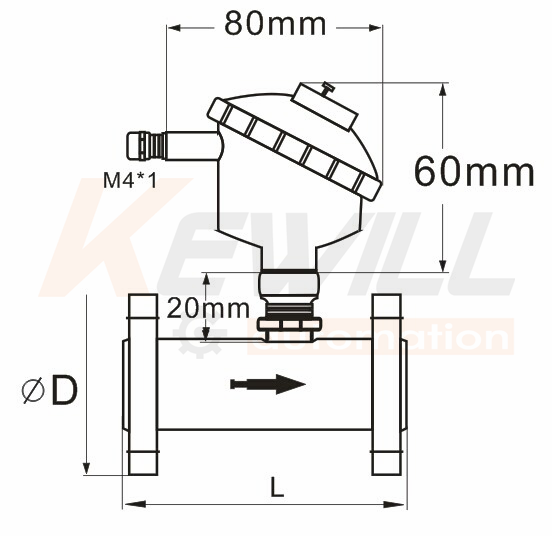

FR55-F法兰型外形尺寸
| 尺寸(mm) | 法兰端面尺寸 L(mm) | 法兰外径D(mm) | 高度H(mm) | 大约重量（kg) | |||
| PN16 | PN40 | PN16 | PN40 | PN16 | PN40 | ||
| 10 | 80 | 90 | 90 | 144 | 144 | 3.0 | 3.0 |
| 15 | 75 | 95 | 95 | 146 | 146 | 3.0 | 3.0 |
| 20 | 85 | 105 | 105 | 151 | 151 | 4.0 | 4.0 |
| 25 | 100 | 115 | 115 | 156 | 156 | 4.5 | 4.5 |
| 32 | 120 | 140 | 140 | 169 | 169 | 6.0 | 6.0 |
| 40 | 140 | 150 | 150 | 180 | 180 | 7.0 | 7.0 |
| 50 | 150 | 165 | 165 | 192 | 192 | 9.0 | 9.0 |
| 65 | 175 | 185 | 185 | 210 | 210 | 11.0 | 11.0 |
| 80 | 200 | 200 | 200 | 224 | 224 | 13 | 13 |
| 100 | 220 | 220 | 235 | 244 | 251 | 16.0 | 19.0 |
| 125 | 250 | 250 | 270 | 271 | 281 | 23 | 27 |
| 150 | 300 | 285 | 300 | 300 | 307 | 31.0 | 37.0 |
| 200 | 360 | 340 | 375 | 353 | 370 | 43 | 53 |
| 250 | 420 | 395 | 450 | 406 | 433 | 64.0 | 80.0 |

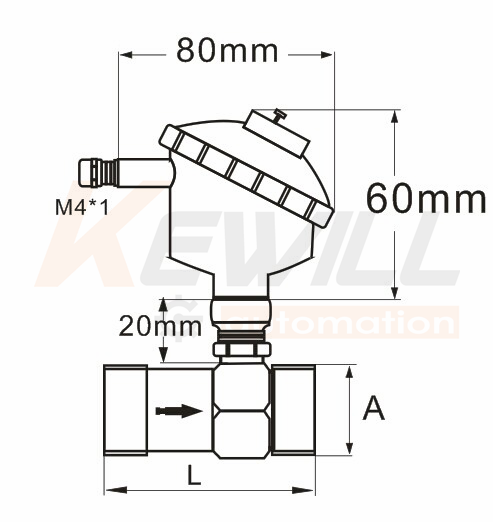

FR55-T螺纹连接型外形尺寸
FR55-T外形尺寸 螺纹型
| 尺寸(mm) | 端面尺寸L(mm) | 本体外径 A（mm) | 螺纹规格 | 高度H(mm) |
| 4 | 50 | 36 | M30*1.5 | 109 |
| 6 | 50 | 36 | M30*1.5 | 109 |
| 10 | 50 | 36 | M30*1.5 | 109 |
| 15 | 75 | 40 | G1 | 113 |
| 20 | 85 | 44 | G1 | 117 |
| 25 | 100 | 52 | G1-1/4 | 125 |
| 32 | 120 | 58 | G1-1/2 | 131 |
| 40 | 140 | 69 | G2 | 142 |
| 50 | 150 | 81 | G2-1/2 | 154 |
