电磁流量计信号处理电路如何设计？相信很多小伙伴对这个问题感兴趣，下面给大家浅析一下，供大家参考，希望对大家的工作和学习有所帮助。
电磁流量计是法拉第电磁感应定律的具体应用。导电流体流过切割力线的磁场，产生感应电动势。这种感应电动势是一种微弱的交流信号，在实际测量中基本上可以测得1m/s流量对应0.1mV的感应电动势。而且这种信号内阻很高，兆欧级，同时噪声信号，特别是对50Hz工频干扰，幅度远远大于流动感应电动势信号。

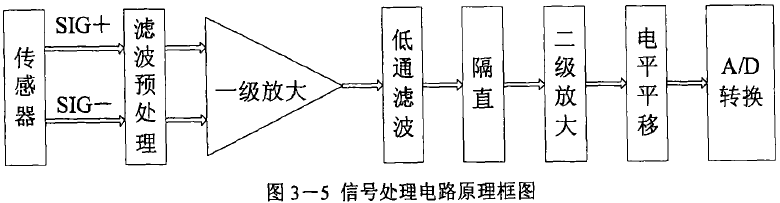

信号处理电路是传感器与单片机系统之间的中介。它是测量系统中硬件的关键部分。其作用是将传感器感应的电位信号（微伏到毫伏级的交流信号）转换为A/D转换器能够接受的直流信号（0~3.3V），送入ARM单片机。其电路原理框图如图所示

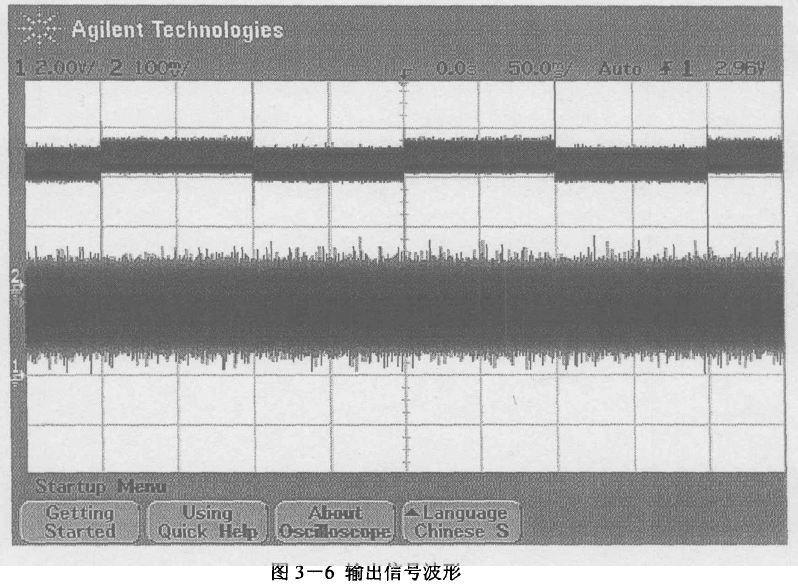

下面以3m/s档位的模拟信号发生器作为输入信号，观察信号处理后输出的波形。 电磁流量计模拟信号发生器输出的信号如图2通道所示，肉眼无法分辨该信号。
