原理特点
通过检测流体流动时对超声束（或超声脉冲）的作用，以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成，只需将传感器粘贴在管道表面即可完成各种液体的流量
污水处理用流量计
原理&结构

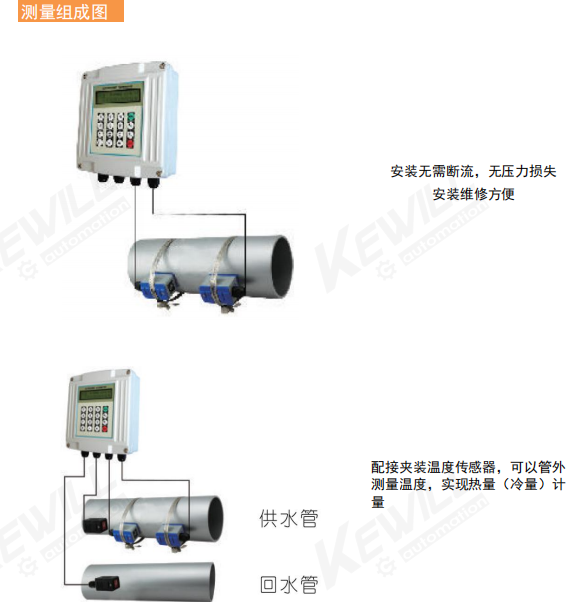

通过检测流体流动时对超声束（或超声脉冲）的作用，以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成，只需将传感器粘贴在管道表面即可完成各种液体的流量测量，与其它类型流量计它无需断管断流，安装便捷。
应用
广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业,可以用做生产监测、水平衡调试、热网平衡调试、节能监测
特点
●新建大型管道无实流校验参数时最-优选择
●可测量非导电液体
●DN15~DN6000mm管道的测量可由一组主机和若干对传感器配合完成
●无流动阻扰测量，无管道压力损失
●自动记忆前512日、前128月、前10年累计流量,自动记忆前64次通断电时间及流量,自动记忆前32日流量计的工作状态是否正常
●支持热量测量，配接温度传感器，可实现热量测量。
●支持SD卡存储器，可实现数据的存储。
技术参数
主机 |
|
| 工作环境 | |
原理： | 超声波时差原理 | 温度： | 主机﹣20~60℃；传感器:﹣30~160℃ | |
精度： | 优于±1% | 湿度： | 主机85%RH；流量传感器:可浸水工作，水深﹤2m(注:传感器灌胶后) | |
显示： | 可连接2×10背光型或者2×20字符型液晶显示器 | |||
信号输出： | 1路4~20mA电流输出，阻抗0~1K,精度0.1% | 电源： | DC8~36V或AC85~264V | |
1路OCT脉冲输出（脉冲宽度6~1000ms,默认200ms) | 功耗： | 1.5W | ||
1路继电器输出 | 测量介质 | |||
信号输入： | 3路4~20mA电流输入,精度0.1%, | 温度： | 温度：﹣30~160℃ | |
可采集温度、压力、液位等信号并显示（限FU30A） | 温度：﹣30~160℃ | |||
可连接三线制PT100铂电阻，实现热量测量 | 浊度： | 10000ppm且气泡含量小 | ||
数据接口： | 隔离RS485串行接口，支持MODBUS协议 | 流速： | 0~±10m/s | |
应用管道 |
| 适用介质： | 水 | |
管材： | 钢、铸铁、铜、铝、等，允许有内衬 | 海水 | ||
水泥管、PVC、玻璃钢 | 预处理过的污水 | |||
直管段： | 上游10D，下游5D,距泵出口30D(D为应用管管径) | 酸液 | ||
管内径： | 15~100mm（适配KU1，KUH1传感器） | 碱液 | ||
50~700mm（适配KU2，KUH2传感器） | 酒精，饮料 | |||
300~6000mm（适配KU3，KUH3传感器） | 油类 | |||
选型表
FU10- | 手持式外夹超声波流量计 | |||||
FU20- | 便携打印式外夹超声波流量计 | |||||
FU30A- | 壁挂分体外夹式超声波流量计 | |||||
FU30B- | 盘装分体外夹式超声波流量计 | |||||
FU30C- | 分体外夹式超声波流量计（防爆功能型） | |||||
| 流量 | |||||
| 标准小型DN15~DN100 | |||||
| 标准中型DN50~DN700 | |||||
| 标准大型DN300~DN6000 | |||||
| 高温小型DN15~DN100 | |||||
| 高温中型DN50~DN700 | |||||
| 高温大型DN300~DN6000 | |||||
| 支架标准小型DN15~DN100 | |||||
| 支架标准中型DN50~DN700 | |||||
| 支架延长型DN300~DN6000 | |||||
| 支架高温小型DN15~DN100 | |||||
| 支架高温中型DN50~DN700 | |||||
| 支架高温延长型≥DN300 | |||||
| 信号线缆长度 | |||||
| 标配5米线缆（每组含2根5米线缆） | |||||
| 单位为米（X代表现场需要线缆长度） | |||||
|
| (特殊备选项)VARIO | ||||
|
| SD卡数据存储器与计算机读取软件（FU30系列可选） | ||||
|
| IP68高防护仪表防护箱（便携型） | ||||
| IP65仪表主机防护箱（固定型耐火塑料款） | |||||
| IP65仪表主机防护箱（固定型304不锈钢款） | |||||
| (冷热量测量特殊备选项)VARIO | |||||
| 外贴式温度传感器（适用无保温层金属管道） | |||||
| 插入式温度传感器 | |||||
| 带压安装插入式温度传感器 | |||||
| 小口径温度传感器 | |||||
FU- |
|
|
|
| ←选型示例 | |
温度传感器选配 | ||||
类型 | 型号 | 测量范围 | 温度范围 | 安装要求 |
PT100外贴式 （三线制） | TK-MNI | ﹥DN50 | ﹣40~160℃ | 无需断流 |
PT100插入温度传感器 （三线制） | TK61 | ﹥DN50 | ﹣40~160℃ | 需断流 |
PT100带压安装插入温度传感器（三线制） | TK61P | ﹥DN50 | ﹣40~160℃ | 无需断流 |
小口径PT100插入温度传感器（三线制） | TP21 | ﹤DN50 | ﹣40~160℃ | 需断流 |
关于耦合剂
短时测量可用黄油（声学性能较好）也可以用凡士林等脂类。
长期测量可用硅脂和硅胶
高温测量可用硅脂或高温耦合剂。
关于安装方式
外夹式传感器有V型和Z型安装法。
通常情况下，安装管道内径在DN15~DN40范围内可优先使用V型安装法。在V型安装法信号强度不佳时可换为Z型安装法。
安装管道内径在DN40以上范围时可优先使用Z型安装法。管道材质为铸铁时应优先选择Z型安装法。
