原理特点

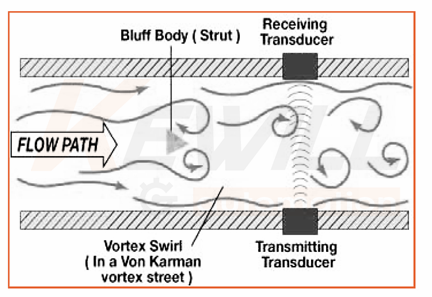

涡街流量计是利用卡门涡街原理进行测量的，在测量管中垂直插入一个柱状物，流体通过柱状物时，一定条件下，在柱状两侧就会交替产生两列有规则的旋涡，如下图所示意，这两列旋
法兰式涡街流量计

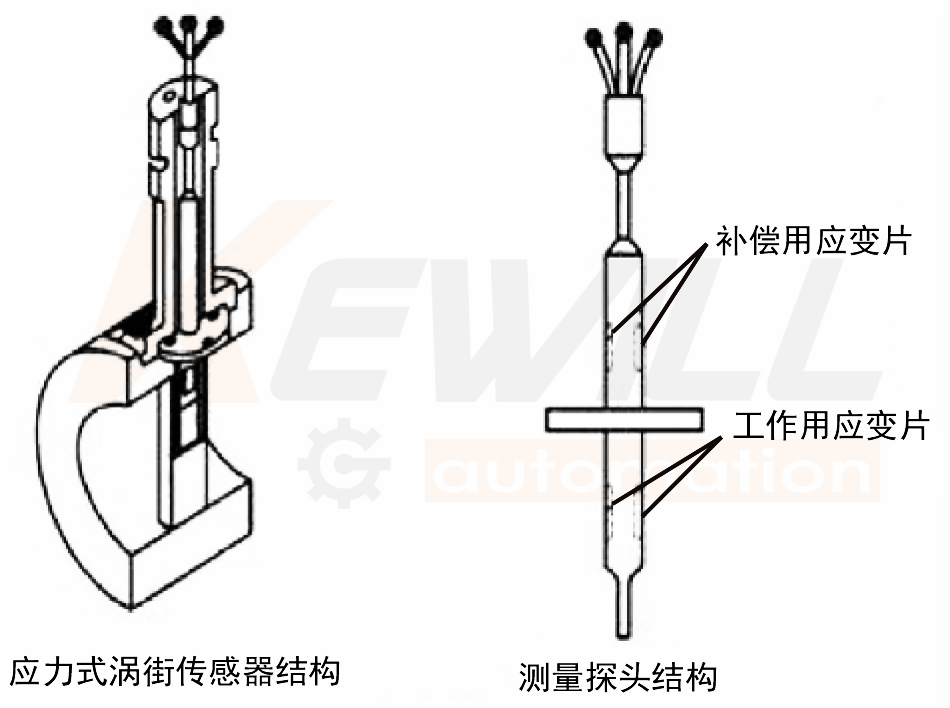

原理&结构
"法兰式涡街流量计是利用卡门涡街原理进行测量的，在测量管中垂直插入一个柱状物，流体通过柱状物时，一定条件下，在柱状两侧就会交替产生两列有规则的旋涡，如下图所示意，这两列旋涡被成为“卡门涡街”，在d/D=0.281时，释放的旋涡最稳定，卡门涡街释放的频率与流体流动的速度及柱状物的宽度等有关系，可单的用下面的公式来表示："
F=St ×V/d
F：为卡门涡街的释放频率
St：为系数（称为斯特罗哈数）
V：为流速
d：柱状物宽度
D：仪表内径
法兰式涡街流量计
特点
一体化液体、气体或蒸气质量流量计
采用DSP频谱分析技术和自适应滤波技术的全数字化涡街
独立于信号测量传感器之外的测量振动传感器 ，极优秀的抗震性能
优秀的低流速性能；超宽量程比17：1
内置温度的探头设计
可在线更换的检测压力测量设计
具有10点非线性修正功能
可选择HART通讯协议或RS485通讯（MODBUS协议）
模块化电路设计及丰富的自诊断功能，维修方便
响应速度快，适应于过程控制和自动调节
高温型传感器可以测量高达400℃的蒸汽
输出与电源之间电气隔离，具有优良的抗干扰能力
供电电源有AC和DC，方便用户选择
性能参数
涡街流量计精度
FV10管道式涡街流量计 | ||
流体 | Re：雷诺数 | 准确度 |
液体 | Re≥20000 | 读数的±0.75% |
10000＜Re＜20000 | 读数的±1.5% | |
气体 | Re≥20000 | 读数的±1% |
蒸气 | 10000＜Re＜20000 | 读数的±1.5% |
FV10插入式涡街流量计 | ||
流体 | Re：雷诺数 | 准确度 |
液体 | Re≥20000 | 读数的±1.5% |
10000＜Re＜20000 | 读数的±2.5% | |
气体 | Re≥20000 | 读数的±1.5% |
蒸气 | 10000＜Re＜20000 | 读数的±2.5% |
●重复性：测量值的±0.1%
●响应时间：对输入的阶跃性变化响应小于50ms
●稳定性：一年以上的稳定性是测量值的±0.1%
●环境温度的影响：超过工作温度范围是±0.25%
●安装位置的影响：只要能确保传感器满管和保证了前后足够的直管段，则安装无影响。
●启动时间：从零流量开始需要50毫秒
●最大量程比：28:1（气体）；30:1（液体）
传感器参数
● 环境温度范围：-20 to 140OF (-29 to 60℃)；
● 外壳材质：低铜压铸铝Nema 4X ,IEC60529 IP66（标准），可定制不锈钢材质转换器外壳
● 供电电源：DC 16V to 36V，1A快速熔断保险
● 电流输出：4 to 20 mA输出，有源输出，与电源隔离，负载电阻与电源的关系参考下面的关系图
● 脉冲输出：0～5000HZ，有源输出，NPN方式，内带上拉电阻，占空比50%
● 开关输出：高低报警，两组常开触点，驱动能力为24VDC,30mA,驱动阻抗大于800欧姆的继电器、报警灯和阀门
● 显示：LED液晶，4行显示，带背光；瞬时流量和总量的显示位数为9位
瞬时流量单位：m³/h、m³/m、m³/s、Gal、USAG/m、USAG/s、kg/h、kg/m、kg/s、t/h、t/m
总量单位：m³、Gal、L、kg、t
温度单位：℃
压力单位：Mpa
密度单位：kg/m³
频率单位：HZ
● 算法选择：
可选择的算法 | 测量介质 | 测量及显示 | 流量单位 | 输出电流4 to 20mA | 脉冲输出 | RS485输出 |
气体工况体积流量 | 气体 | 工况下的体积流量、温度 | m³ | 工况流量 m³/h | 标准配置 | 所有参数和数据 |
气体标况体积流量 | 气体 | 标况下体积流量、温度、压力 | Nm³ | 标况流量 Nm³/h | ||
液体体积流量 | 液体 | 体积流量、温度 | m³ | 体积流量 m³/h | ||
液体质量流量 | 液体 | 质量流量、温度 | kg or t | 质量流量 kg/h,t/h | ||
饱和蒸汽温度补偿 | 饱和蒸汽 | 质量流量、温度、密度 | kg or t | 质量流量 kg/h | ||
饱和蒸汽压力补偿 | 饱和蒸汽 | 质量流量、温度、压力、密度 | kg or t | 质量流量 kg/h | ||
饱和蒸汽温压补偿 | 饱和蒸汽 | 质量流量、温度、压力、密度 | kg or t | 质量流量 kg/h |
