原理特点
PT100铂热电阻原理，一体化温度传感器具有集温度检测与信号处于一体，标准DIN接插件出线，体积小巧。
TK52 数显温度传感器
PT100铂热电阻原理，一体化温度传感器具有集温度检测与信号处于一体，标准DIN接插件出线，体积小巧。
安装简单
多种量程可选
多种规格探头可选
全不锈钢外壳，结构紧凑坚固，抗干扰能力强
标准方式出线
气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。

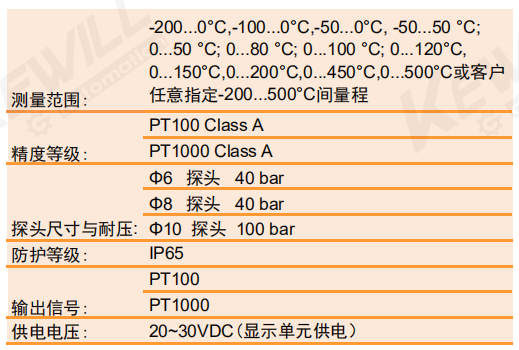

| 响应时间: | 0.5…3s（典型值1秒） | |||||||||
| 环境温度: | ­30…85°C | |||||||||
| 常用接口: | G1/2 | |||||||||
| G1/4 | ||||||||||
| M20*1.5 | ||||||||||
| 电气部分材料: | 黑色NBR | |||||||||
| 外壳材料: | 不锈钢1.4301(304) | |||||||||
| 触液部分材料: | 不锈钢1.4435(316L) | |||||||||
| 保护管材质: | 不锈钢1.4301(304) | |||||||||
| 不锈钢1.4435(316L) | ||||||||||

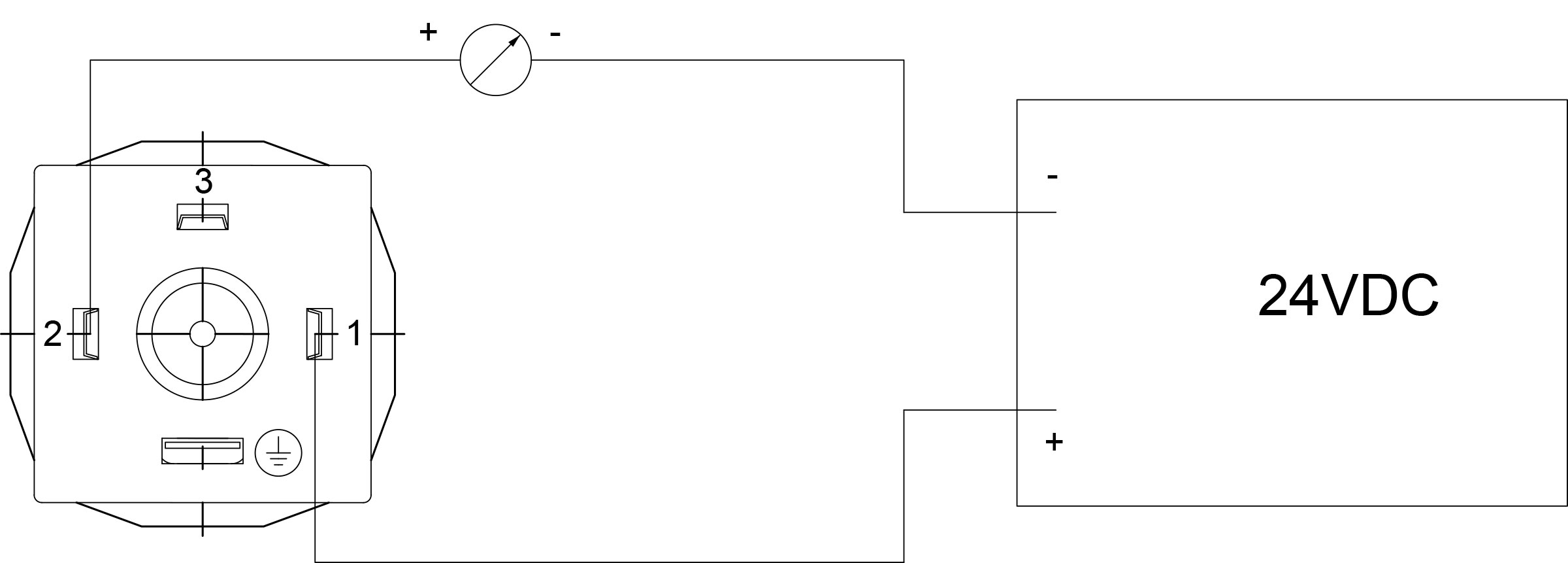

| 电气连接: | 赫斯曼接头(DIN43650) | |||||||||
| 量程 | 增加尺寸 | 量程 | 增加尺寸 | ||||
| -200…0 °C | 45mm | 0…120 °C | 0mm | ||||
| -100…0 °C | 45mm | 0…150 °C | 45mm | ||||
| -50…0 °C | 0mm | 0…200 °C | 45mm | ||||
| -50…50 °C | 0mm | 0…300 °C | 45mm | ||||
| 0…50 °C | 0mm | 0…350 °C | 45mm | ||||
| 0…80 °C | 0mm | 0…450 °C | 100mm | ||||
| 0…100 °C | 0mm | 0…500 °C | 300mm |
| 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | ||||||||||||
| /NA | -200…0°C; | /PA | 0…50 °C; | /PE | 0…120°C; | /PI | 0…350°C; | ||||||||||||
| /NB | -100…0°C; | /PB | 0…50 °C; | /PF | 0…150°C; | /PJ | 0…450°C; | ||||||||||||
| /NC | -50…0°C; | /PC | 0…80 °C; | /PG | 0…200°C; | /PK | 0…500°C; | ||||||||||||
| /ND | -50…50 °C; | /PD | 0…100 °C; | /PH | 0…300°C; | /PL | 任意指定量程 | ||||||||||||
| TK52- | 数显温度传感器 | |||||||||||||||||
| 输出类型 | ||||||||||||||||||
| PT100输出 | ||||||||||||||||||
| PT1000输出 | ||||||||||||||||||

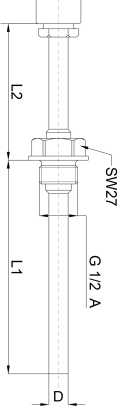

| 探头直径(D) | ||||||||||||||||||
| Φ6 耐压40 bar （*） | ||||||||||||||||||
| Φ8 耐压40 bar | ||||||||||||||||||
| Φ10 耐压100 bar | ||||||||||||||||||
| 螺纹连接方式 | ||||||||||||||||||
| G1/2 （*） | ||||||||||||||||||
| G1/4 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探头长度(L) | ||||||||||||||||||
| 7mm（短定制款） | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 出线方式 | ||||||||||||||||||
| DIN标准接头(DIN43650) | ||||||||||||||||||
| 温度量程 | ||||||||||||||||||
| 详见“常规量程代码表” | ||||||||||||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | ||||||||||||||||||
| 备注：“*”标为现货常备款或快速交货型 | ||||||||||||||||||
| KEC- | 信号电缆（DIN插头选配） | ||||||
| 2米线缆长度 | |||||||
| 5米线缆长度 | |||||||
| 要求线长（m） | |||||||
| 普通线缆 | |||||||
| 屏蔽线缆 | |||||||
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 异型连接 | |||||||
| 不锈钢1.4301(304) | |||||||
| 不锈钢1.4435(316L) | |||||||
| 定制材质Customized | |||||||
| KTC- | 保护套管 Cannula | ||||||||
| 不锈钢1.4301(304) | |||||||||
| 不锈钢1.4435(316L) | |||||||||
| 钛合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探杆与密封面外衬PTFE | |||||||||
| 长度、螺纹、直径与主品配套 | |||||||||
| 协议另立尺寸、螺纹、直径 | |||||||||
