原理特点
TK80T是专用于食品卫生、医药环保的卫生型温度变送器，产品设计符合FDA\GMP标准。采用PT100或PT1000热电阻进行温度测量，信号通过电路处理后转换成标准工业电信号输出。全1.4435不锈钢

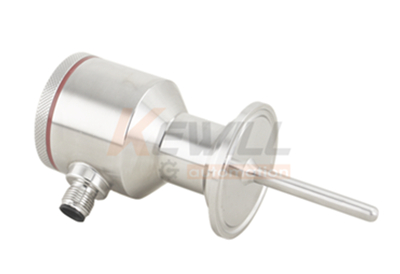

TK80T 卫生型温度变送器
TK80T 是专用于食品卫生、医药环保的卫生型温度变送器，产品设计符合FDAGMP标准。采用PT100或PT1000热电阻进行温度测量，信号通过电路处理后转换成标准工业电信号输出。全1.4435不锈钢外壳设计，使其不会对测量介质及环境形成污染，专用食品卫生级过程连接，可确保不留消毒死角。
●光洁度与材质符合食品卫生级普遍要求
●材质符合食品卫生级普遍要求
●专用食品卫生卡箍连接
●测量范围-50…200度
●可集成多款式现场显示仪表实现多点开关量控制
适合测量水，油，气类介质可用于供水系统，液压、气动装置，冷却系统，加热系统，空调系统，自动化工程等。
| 温度与精度 | ||||||||
| 量程范围： | -50…200℃ | |||||||
| 环境温度： | ­30℃…100℃ | |||||||
| 存储温度： | -30℃…140℃ | |||||||
| 相对湿度： | 0…80% | |||||||
| 控制精度： | ≤±0.25%FS | |||||||
| 显示精度： | ±0.15FS | |||||||
| 显示方式： | 就地无/远传可配合显示 | |||||||
| 传感器： | PT1000 Class A | |||||||
| PT100 Class A | ||||||||
| 输出供电与接线 | ||||||||
| 电源范围： | DC 10…30Vdc | |||||||
| 电流信号： | 2线4…20mA（RA≤（Us-10)V/0.02A | |||||||
| 最大功耗： | ＜3W | |||||||

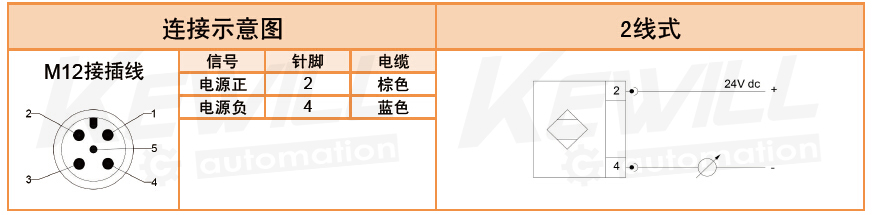

| 引线方式： | M12*1航空插头 | |||||||
| 内螺纹G1/2 防爆接口 | ||||||||
| 材质耐压防护 | ||||||||
| 耐压： | 40bar | |||||||
| 防护等级： | IP67 | |||||||
| 壳体： | 不锈钢1.4301(304) | |||||||
| 介质接触部分： | 不锈钢1.4435 (316L) | |||||||

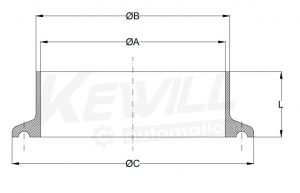

| 型号 | DN | 表盘外径C | 管外径B | 管内径A | 高度L | ||||||
| C20 | 20 | 50.5 | 19 | 15.7 | 21.5 | ||||||
| C25 | 25 | 50.5 | 25.4 | 22.2 | 21.5 | ||||||
| C40 | 40 | 50.5 | 38.1 | 34.9 | 21.5 | ||||||
| C50 | 50 | 64 | 50.8 | 47.6 | 21.5 | ||||||
| C60 | 60 | 77.5 | 63.5 | 60.3 | 21.5 | ||||||
| C80 | 80 | 91 | 76.2 | 73 | 21.5 | ||||||
| C100 | 100 | 119 | 101.6 | 97.6 | 28 |
| 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | ||||||||||||
| / | / | /PA | 0…50 °C; | /PE | 0…120°C; | /PL | 任意指定量程 (-50…200°C范围内） | ||||||||||||
| / | / | /PB | 0…50 °C; | /PF | 0…150°C; | ||||||||||||||
| /NC | -50…0°C; | /PC | 0…80 °C; | /PG | 0…200°C; | ||||||||||||||
| /ND | -50…50 °C; | /PD | 0…100 °C; | / | / | ||||||||||||||
| TK80T- | 卫生型温度变送器 | |||||||||||||||||
| 输出输出类型 | ||||||||||||||||||
| 模拟量4…20mA电流输出 | ||||||||||||||||||
| 模拟量1…5V电压输出 | ||||||||||||||||||

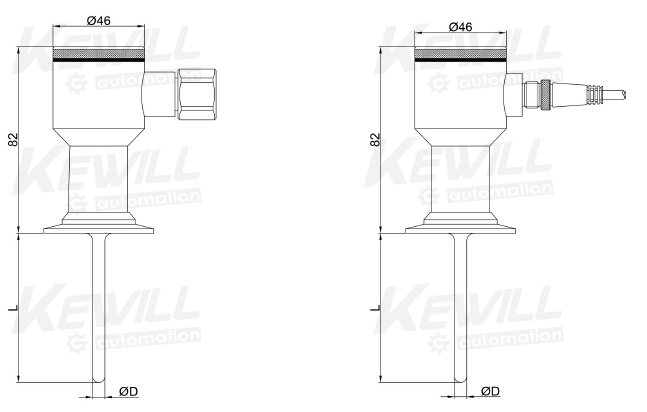

| 探头直径(D) | ||||||||||||||||||
| Φ6 可耐压40 bar(长度L≤1000mm可选) （*） | ||||||||||||||||||
| Φ8 可耐压40 bar | ||||||||||||||||||
| 卡箍连接方式 | ||||||||||||||||||
| DN20卫生卡箍 直径50.5mm | ||||||||||||||||||
| DN25卫生卡箍 直径50.5mm （*） | ||||||||||||||||||
| DN40卫生卡箍 直径50.5mm | ||||||||||||||||||
| DN50卫生卡箍 直径64mm | ||||||||||||||||||
| DN60卫生卡箍 直径77.5mm | ||||||||||||||||||
| DN80卫生卡箍 直径91mm | ||||||||||||||||||
| DN100卫生卡箍 直径119mm | ||||||||||||||||||
| 探头长度(L) | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 出线方式 | ||||||||||||||||||
| M12*1航空接插线 | ||||||||||||||||||
| G1/2 防爆接口 | ||||||||||||||||||
| 温度量程 | ||||||||||||||||||
| X | 详见“常规量程代码表” | |||||||||||||||||
| 精度等级 | ||||||||||||||||||
| A | ±0.2% | |||||||||||||||||
| B | ±0.5% | |||||||||||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | ||||||||||||||||||
| 备注：“*”标为现货常备款或快速交货型 | ||||||||||||||||||
