原理特点
TK53T包含一个PT100探头(或PT1000),PT100铂热电阻的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。当PT100在0℃的时候他的阻值为1

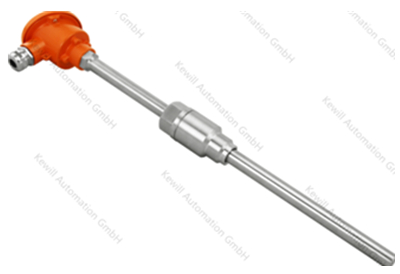

TK53T 热电阻温度变送器
TK53T包含一个PT100探头(或PT1000), PT100铂热电阻的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。当PT100在0℃的时候他的阻值为100欧姆，它的阻值会随着温度上升而成近似匀速的增长。通过运输电路后输出电流信号。
●安装简单。
●多种量程可选。
●多种规格探头可选。
●全不锈钢外壳，结构紧凑坚固。抗干扰能力强。
●标准方式出线。
适合测量水，油，气类介质
可用于供水系统，液压、气动装置，冷却系统，加热系统，空调系统，自动化工程等。
| 测量范围: | ­200…0°C,­100…0°C,­50…0°C,­50…50 °C; | |||||||||
| 0…50 °C; 0…80 °C; 0…100 °C; 0…120°C; | ||||||||||
| 0…150°C,0…200°C,0…450°C,0…500°C; | ||||||||||
| 客户任意指定-200…500°C间量程; | ||||||||||
| 精度等级: | ±0.2%FS | |||||||||
| ±0.5%FS | ||||||||||
| 探头尺寸与耐压: | Φ6 探头 40 bar | |||||||||
| Φ8 探头 40 bar | ||||||||||
| Φ10 探头 100 bar | ||||||||||
| 防护等级: | IP65 | |||||||||
| 输出信号: | PT100 | |||||||||
| PT1000 | ||||||||||
| 响应时间: | 0.5…3s（典型值1秒） | |||||||||
| 环境温度: | ­30…85°C | |||||||||
| 常用接口: | G1/2 | |||||||||
| G1/4 | ||||||||||
| M20*1.5 | ||||||||||
| 电气部分材料: | 黑色NBR | |||||||||
| 外壳材料: | 不锈钢1.4301(304) | |||||||||
| 触液部分材料: | 不锈钢1.4435(316L) | |||||||||
| 另配保护管材质: | 不锈钢1.4301(304) | |||||||||
| 不锈钢1.4435(316L) | ||||||||||
| 钛合金Ti | ||||||||||
| 哈氏合金HB | ||||||||||
| 探杆与密封面外衬PTFE | ||||||||||

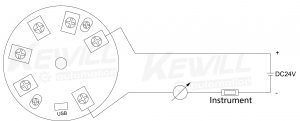

| 电气连接: | 接线盒式 | |||||||||

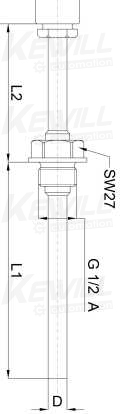

| 量程 | 增加尺寸 | 量程 | 增加尺寸 |
| -200…0 °C | 45mm | 0…120 °C | 0mm |
| -100…0 °C | 45mm | 0…150 °C | 45mm |
| -50…0 °C | 0mm | 0…200 °C | 45mm |
| ‘-50…50 °C | 0mm | 0…300 °C | 45mm |
| 0…50 °C | 0mm | 0…350 °C | 45mm |
| 0…80 °C | 0mm | 0…450 °C | 100mm |
| 0…100 °C | 0mm | 0…500 °C | 300mm |
备注：如遇现场安装空间有限，可提出定制需求。使用寿命与精度漂移受冷却段长度影响。
| 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | ||||||||||||
| /NA | -200…0°C; | /PA | 0…50 °C; | /PE | 0…120°C; | /PI | 0…350°C; | ||||||||||||
| /NB | -100…0°C; | /PB | 0…50 °C; | /PF | 0…150°C; | /PJ | 0…450°C; | ||||||||||||
| /NC | -50…0°C; | /PC | 0…80 °C; | /PG | 0…200°C; | /PK | 0…500°C; | ||||||||||||
| /ND | -50…50 °C; | /PD | 0…100 °C; | /PH | 0…300°C; | /PL | 任意指定量程 | ||||||||||||
| TK53T- | 热电阻温度传感器 | |||||||||||||||||
| 信号输出 | ||||||||||||||||||
| 4…20mA输出 | ||||||||||||||||||
| 探头直径(D) | ||||||||||||||||||
| Φ6 耐压40 bar （*） | ||||||||||||||||||
| Φ8 耐压40 bar | ||||||||||||||||||
| Φ10 耐压100 bar | ||||||||||||||||||
| 螺纹连接方式 | ||||||||||||||||||
| G1/2 | ||||||||||||||||||
| G1/4 | ||||||||||||||||||
| M20*1.5 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探头长度(L) | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 出线方式 | ||||||||||||||||||
| M20*1.5铸铝自接线盒 | ||||||||||||||||||
| 温度量程 | ||||||||||||||||||
| 详见“常规量程代码表” | ||||||||||||||||||
| 精度等级 | ||||||||||||||||||
| ±0.2% | ||||||||||||||||||
| ±0.5% | ||||||||||||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | ||||||||||||||||||
| 备注：“*”标为现货常备款或快速交货型 | ||||||||||||||||||
| KEC- | 信号电缆（与该系列主品配套） | ||||||
| 2米线缆长度 | |||||||
| 5米线缆长度 | |||||||
| 要求线长（m） | |||||||
| 普通线缆 | |||||||
| 屏蔽线缆 | |||||||
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 异型连接 | |||||||
| 不锈钢1.4301(304) | |||||||
| 不锈钢1.4435(316L) | |||||||
| 定制材质Customized | |||||||
| KTC- | 保护套管 Cannula | ||||||||
| 不锈钢1.4301(304) | |||||||||
| 不锈钢1.4435(316L) | |||||||||
| 钛合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探杆与密封面外衬PTFE | |||||||||
| 长度、螺纹、直径与主品配套 | |||||||||
| 协议另立尺寸、螺纹、直径 | |||||||||
