原理特点
TP21包含一个PT100探头，PT100阻值会随温度变化而变化，PT100有二线式，三线式，四线式几种规格可供选择。

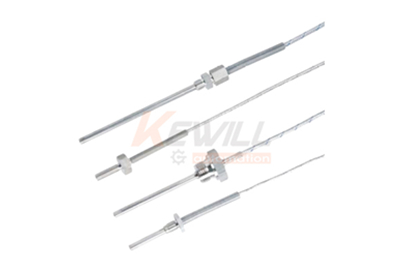

TP21 PT100热电阻温度传感器
TP21包含一个PT100探头，PT100阻值会随温度变化而变化，PT100有二线式，三线式，四线式几种规格可供选择。
安装简单，多种量程可选，多种规格探头可选
结构紧凑，量程广(-200…600℃)
耐压较高，可以达到40bar

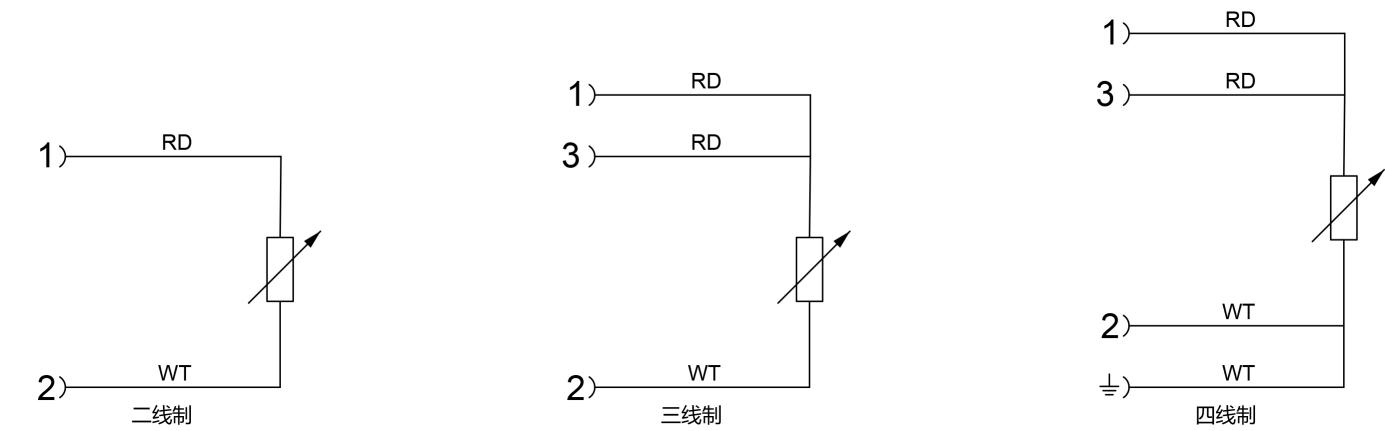

两线，三线，四线可选
可选配柜装式控制表进行连接使用
适合于测量水，油，气类介质
可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
| 测量范围： | ­20…100℃,-50…200℃,-50…250℃,-50…350℃,-200…600℃ | ||||||||||||||
| 精度等级： | Class A | ||||||||||||||
| 信号输出： | 电阻信号 | ||||||||||||||
| 允许误差： | ±0.3K+0.005×T | ||||||||||||||
| 耐压： | Φ6型 探头 40bar | ||||||||||||||
| 防护等级： | IP67 | ||||||||||||||
| 外壳材料： | 不锈钢1.4435(316L) | ||||||||||||||
| 触液部分材料： | 不锈钢1.4435(316L) | ||||||||||||||
| 电气连接： | 直接出线 | ||||||||||||||

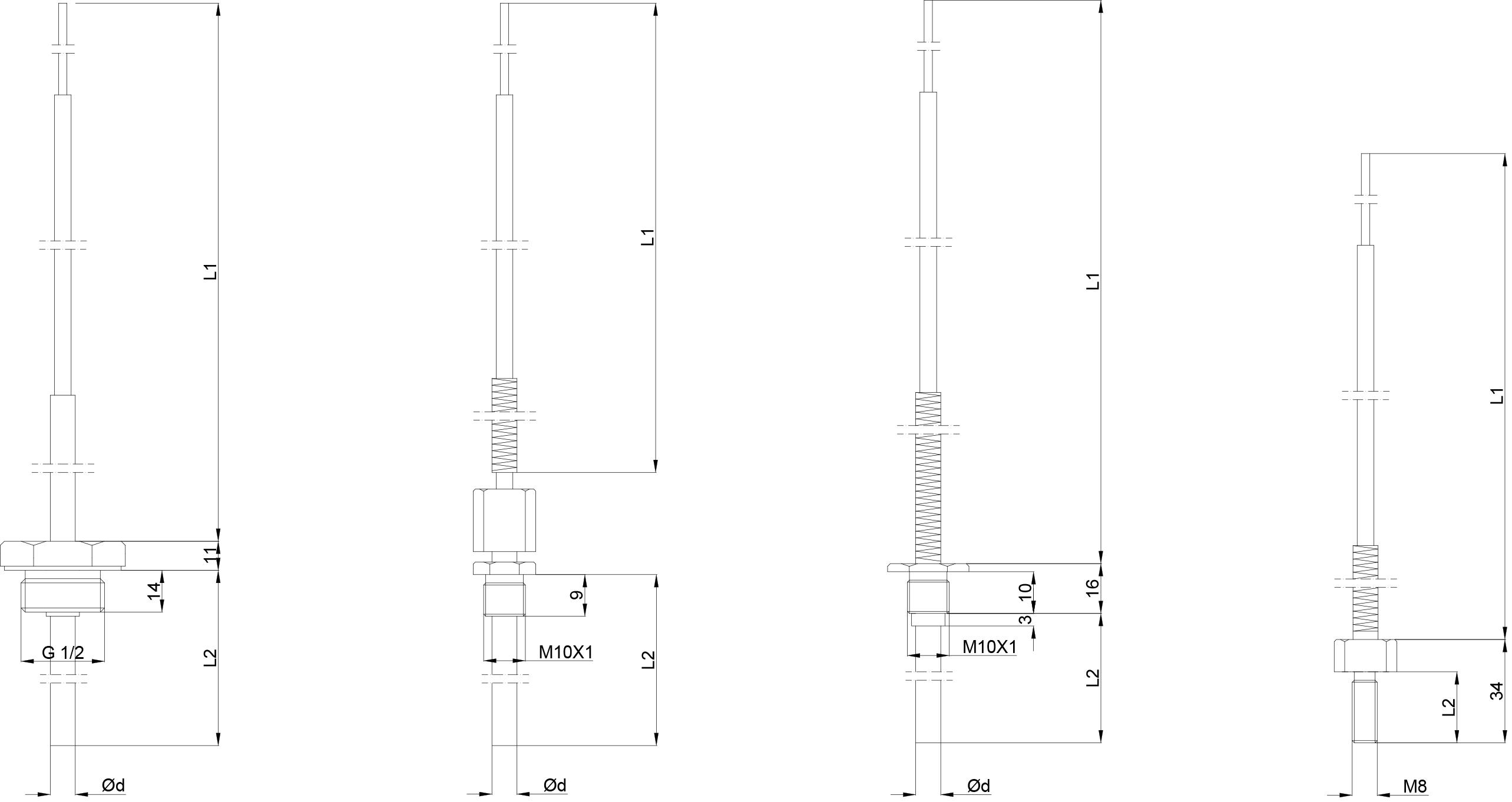

A型 B型 C型 D型
| TP21- | 热电阻温度传感器 | |||||||||||||||||
| 样式类型（详见尺寸图） | ||||||||||||||||||
| A型 | ||||||||||||||||||
| B型 | ||||||||||||||||||
| C型 | ||||||||||||||||||
| D型 | ||||||||||||||||||
| 量程 | ||||||||||||||||||
| -25…100℃ | ||||||||||||||||||
| -50…200℃ | ||||||||||||||||||
| -50…250℃ | ||||||||||||||||||
| -50…350℃ | ||||||||||||||||||
| -200…600℃ | ||||||||||||||||||
| 输出 | ||||||||||||||||||
| 两线制电缆输出 | ||||||||||||||||||
| 三线制电缆输出 | ||||||||||||||||||
| 四线制电缆输出 | ||||||||||||||||||
| 探头长L2 | ||||||||||||||||||
| 探头长L2为25mm(注：D型仅有此长度） | ||||||||||||||||||
| 探头长L2为50mm | ||||||||||||||||||
| 探头长L2为100mm | ||||||||||||||||||
| 探头长L2为160mm | ||||||||||||||||||
| 探头长L2为160mm | ||||||||||||||||||
| 探头长L2为400mm | ||||||||||||||||||
| 探头长L2为500mm | ||||||||||||||||||
| 探头长直径 | ||||||||||||||||||
| T探头长直径ØD为3mm | ||||||||||||||||||
| T探头长直径ØD为4mm | ||||||||||||||||||
| T探头长直径ØD为6mm | ||||||||||||||||||
| 出线长度L1 | ||||||||||||||||||
| 出线长L1为1m | ||||||||||||||||||
| 出线长L1为2m | ||||||||||||||||||
| 出线长L1为3m | ||||||||||||||||||
| 出线材质 | ||||||||||||||||||
| 出线材质：PVC | ||||||||||||||||||
| 出线材质：PUR(耐油线缆） | ||||||||||||||||||
| 出线材质：特氟龙（teflon) | ||||||||||||||||||
| 出线材质：金属网 | ||||||||||||||||||
