原理特点
循环水流量计：测量流量时，导电性液体以速度V流过垂直于流量方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的感
循环水流量计
原理

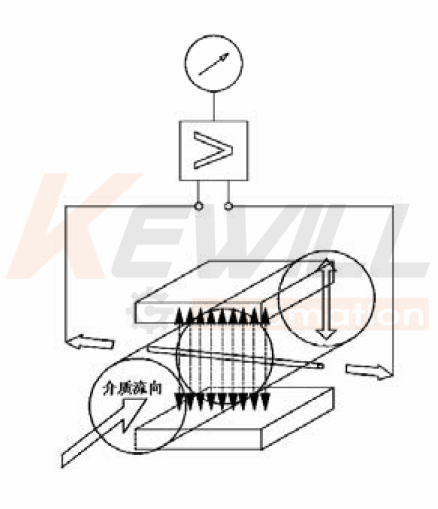

FE20循环水流量计测量原理基于法拉第电磁感应定律：导电液体在磁场中切割磁力线运动时，导体中产生感应电势，
感应电势为E:
E=KBVD
式中：K--------仪表常数
式中：B--------磁感应强度
式中：V--------测量管截面内的平均流速
式中：D--------测量管道截面的内径
测量流量时，导电性液体以速度V流过垂直于流量方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的感应电极检出，并通过电缆送至转换器通过其智能化处理，实现流体瞬时流量、积累流量的显示及流量数据与控制系统之间的通讯。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有很高的可靠性。
结构
循环水流量计
FE20循环水流量计优势
1、电磁流量计是一种测量体积流量的仪表，测量的结果与流速分布，流量压力，温度，密度，粘度等物理参数无关
2、测量管内无活动部件，便于维护管理，所以传感器的使用寿命长；无阻流部件，因为无压力损失
3、被测液体电导率最-低可达5μS/cm，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量，精-准度较高，通常为±0.5% ±0.2%
4、由于感应电压信号时在整个充满磁场的空间中形成的，是管道截面上的平均值，因此传感器所需要的直管段较短，一般为前5D后3D
5、传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损，保证长期的使用
6、双向测量系统，可测量正向流量，反向流量
7、高清晰度背光LCD显示，汉英菜单操作，使用方便，操作简单，易学易懂
8、转换器性能可靠、精度高、功耗低、零点稳定、参数设定方便、LCD显示，可以显示累计流量、流速、流量百分比等参数
9、全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
10、超低EMI开关电源，使用电源电压变化范围大，抗EMC好
11、具有RS485、RS232、HART和Modbus等数字通讯信号输出
应用
用来测量导电性的液态介质，要求电导率应大于5μs/cm（自来水，原水的电导率约为100…5000μs/cm，可以用来测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量，但介质中不能含有较多的铁屑铁磁性物质和大量的气泡，主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
主要技术参数详解
适用介质：导电性的液体正常测量时导电率5μs/cm的液体,一般情况下蒸馏水的电导率为5μs/cm自来水的电导率为100μs/cm,其他酸碱盐的电导率可参考下表：
精度≤±0.2%,≤±0.5%再参比条件下 |
|
在进行精度标定时的参考条件如下: |
|
项目 | 参数 |
介质温度 | 20℃±3℃ |
环境温度 | 21℃±3℃ |
加压 | 1bar |
供电电压 | 24±1％ |
稳定时间 | 25分钟 |
直管段（入口） | 10×DN（DN≤1200/48″） |
5×DN（DN＞1200/48″） | |
直管段（出口） | 5×DN（DN≤1200/48″） 3×DN（DN＞1200/48″） |
流体状态 | 流量分布均匀 |
防"雷击"功能 | 采用防雷电保护设计电路，高效抗干扰电路，适用于各种恶劣环境 |
传感器零点修正以及自动校零 | 见操作说明 |
故障自诊断功能并报警提示 | 能准确检测出传感器的磁励回路、电极信号回路、转换器等的故障并显示报警 |
空、满管检测功能 | 采用电容式技术的空满管检测技术 |
瞬时流量和积累流量双向测量功能 | 正反向流量均可精-确测量 |
在线调整流向的功能 | 见操作说明 |
多种流量单位可供选择 | m³/h, i/h, kg/h, m³/m, i/m |
阻尼时间设置功能 | 可调节变量0.5-199.5s |
小信号切除功能 | 设定范围的0-10%之间可调节，低于选定值时无脉冲信号输出 |
小流量切除功能 | 输出设定范围的0-10%之间可调节，低于选定值时，输出的流量信号电平为0 |
多种输出方式 | 4～20mA输出、0～5KHz频率输出、脉冲输出 |
显示屏显示内容 | 同时显示瞬时流量百分比，瞬时实际流量值和累计值,流速 |
积累量清零功能 | 见操作说明 |
积累量预设值功能 | 见操作说明 |
多种励磁频率设置功能 | 6.25Hz、12.5Hz、25Hz |
宽范围电源模式 | DC：18V～36V和AC：85V～265V |
流速要求：0.3-12m/s
正常情况下选用电磁流量计时应使流速V处于1…4m/s的测量范围比较理想；
(1)对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
(2)对于粘度不高的液体(例如水)，选择管道流速一般在1.5～3m／s。
(3)对粘度稍大或有沉积物的液体，选用传感器口径时应使流速不低于3～4m／s或更高些，以便用液体自清洁，防沉积(4)对于矿浆等磨损性强的液体，常用流速应不超过3m／s，以降低对衬里和电极的磨损。(5)对于低电导率液体，在选用传惑器口径时，尽可能使用较低流速不超过1m／s，流速提高，流动噪声会增加，而出现输出晃动。
电磁流量计的正确选型需要详细了解以下工艺参数： | |
流体名称、成分、电导率 | 确定是否能用电磁流量计来测量 |
流体最-高温度、最-低温度、腐蚀性、磨损性、是否有负压 | 确定是否能用电磁流量计、选择何种内衬、电极材料 |
管道内外径(mm)、常用流量、正常流量、最小流量 | 确定选择何种口径的电磁流量计量 |
最-高操作压力和最-底操作压力 | 确定流量计的压力等级 |
安装要求 | 确定选择一体型还是分体型结构，分体电缆长度 |
安装环境 | 确定流量计的防护等级 |
针对循环水流量计的选型
衬里的选择 | ||
材料类型 | 主要性能 | 适用范围 |
氯丁橡胶Neoprene | 耐磨性好，有很好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。 | <80°C，一般水，污水，泥浆，矿浆 |
聚氨酯橡胶 | 有极好的耐磨性能，耐酸碱性能略差。 | <60°C，中性、强磨损的矿浆，煤浆、泥浆 |
Polyurethane | ||
聚四氟乙烯PTFE | 化学性能稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二-氟化-氧。 | 浓酸、碱等强腐蚀性介质，卫生类介质（聚四氟乙稀衬里：－30～＋100℃；高温型四氟衬里：－20～＋180℃） |
聚全氟乙丙烯（FEP）Fluororesin-46 | 别名：特氟隆 化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE，与金属粘接性能好，耐磨性好于PTFE，具有较强抗撕裂性能。 | <180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质 |
1、实际最-高工作压力必须小于电磁流量计的额定工作压力；
2、最-低工作温度和最-高工作温度必须符合流量计量规定的温度要求（详见内衬材料表）；
3、从经济性考虑，可以选择适当流速所对应的口径的电磁流量计，相对减少投资（见流量范围表）；
4、根据测量目的、功能来合理选择相应的精度等级；
5、根据介质的腐蚀性来选择电磁流量计的电极材料；
6、根据介质的腐蚀性、磨损性、和温度来选择流量的内衬材料；
7、根据安装场合的要求及环境，来合理选择使用一体型电磁流量计还是分体型电磁流量计。
