原理特点
FE20污泥流量计测量原理基于法拉第电磁感应定律：导电液体在磁场中切割磁力线运动时，导体中产生感应电势，感应电势为E:E=KBVD式中：K——–仪表常数式中：B——–磁感应强度式中：V——–测量管截面内的平均流速式中：D
污泥流量计
原理

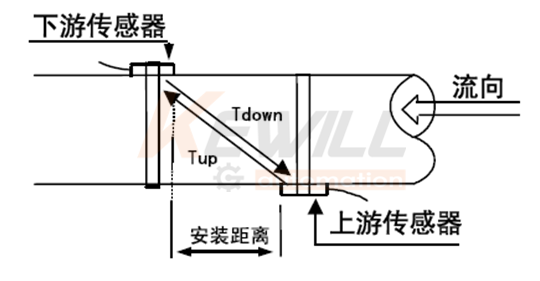

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，其关系符合下面的表达式：
其中
θ为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D为管道内径
TUP为声束在正方向上的传播时间
Tdown为声束在逆方向上的传播时间
△T=Tup-Tdown
污泥流量计
特 点
●DN50口径以上分流层双声道高精度设计
●防护等级IP68
●内置定量控制器、分时累积器
在设定时刻自动启动控制器，实现自动定时定量供水或定量灌溉。
在设定时间段内进行流量的分时累积，已实现梯度费率。
●热量测量
选配双路PT1000温度测量功能，能够实现热量计量，适用于空调制冷行业。
●超声测量、无转动、无磨损部件
长期保证测量精度，整机可靠性高。
适用用多种水质，包括含砂砾、杂草的水质。
| 技术参数 | |
| 测量流体： | 满管的水、污水、海水（其他液体需定制） |
| 流体温度： | 0-30°C(0-160℃) |
| 工作环境： | 温度：-10-45℃；湿度≤100%（RH） |
| 承受压力： | 1.6Mpa(2.5Mpa可选) |
| 上游流畅敏感度等级： | U3 |
| 下游流畅敏感度等级： | D0 |
| 电磁兼容性等级： | E2级 |
| 通讯接口： | RS485/M-BUS/红外 |
| 输出信号： | 两路隔离OCT或TTL脉冲输出/1路两线制4-20mA |
| 供电电源： | 内置锂电池（3.6V,19Ah）/外接DC8~36V直流电源/二线制4-20mA供电 |
| 防护等级： | IP68可下水2米工作 |
| 本地显示： | 双行显示包括9位累积量，4位瞬时流量，以及各种状态提示符及单位 |
| 数据存储： | 采用EEPROM/FLASH存储参数，自动记录前128个月前512日的累积流量 |
| 测流周期： | 测量状态：1次/秒；检定状态：4次/秒 |
| 功耗： | 电池可连续使用10年以上 |
| 接液材质： | DN15-DN40黄铜（不锈钢） |
| DN50-DN150 球墨铸铁（不锈钢） | |
| DN200-DN300碳钢（不锈钢） | |
显示及操作
58×22mm液晶显示器
同屏显示瞬时流量、累积流量、时间及各种状态
触摸式按键
手指触摸玻璃即可完成操作
支持正反向流量测量
可分别进行正反向瞬时流量、累积流量测量
可设定多种测量单位
累积流量：m³、ft3、GAL、L
瞬时流量：m³/h、GPM、L/m
红外通讯接口
支持M-BUS等多种协议
用途
1.水,海水等液体测量
2.给水与排水
3.节能监测 节水管理
4.泄露监测
5.流量巡检，流量跟踪与采集
6.热量测量与热量平衡
通讯与信号类型
| 标配 | 接线柱编号 | 定义 |
| 1 | 485+（A） | |
| 2 | 485-(B) | |
| 3 | DC8-36V | |
| 4 | GND(可作485接地端子) | |
| 选配 | 接线柱编号 | 定义 |
| 1 | 两线制4-20mA(可用24V供电) | |
| 2 | OCT1(集电极开路输出1) | |
| 3 | OCT2(集电极开路输出2) | |
| 4 | C1（TTL电平脉冲输出1） | |
| 5 | C2（TTL电平脉冲输出2） |
注：以上通讯接口或输出信号，可以在订货时选择任意两种引至外置防水接线盒。

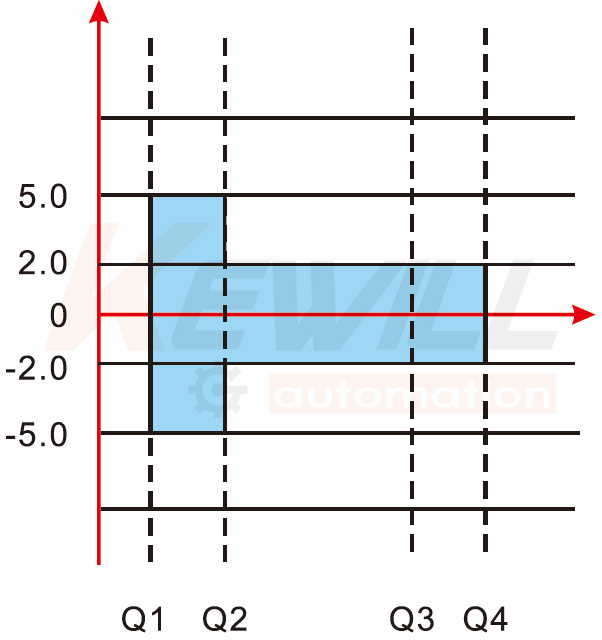

误差曲线
精度（%）
流量（m³/h)
Q1---最小流量
Q2---分界流量
Q3---常用流量
Q4---过载流量
压力损失
流量范围
| 公称直径（mm） | 量程比R | 流量（m³/h） | ||||
| 始动流量 | 最小流量Q1 | 分界流量Q2 | 常用流量Q3 | 过载流量Q4 | ||
| DN15 | 200 | 0.003 | 0.0125 | 0.020 | 2.500 | 3.125 |
| DN20 | 200 | 0.0035 | 0.016 | 0.026 | 3.200 | 4.000 |
| DN25 | 200 | 0.007 | 0.020 | 0.032 | 4.000 | 5.000 |
| DN32 | 200 | 0.010 | 0.032 | 0.050 | 6.300 | 7.875 |
| DN40 | 200 | 0.015 | 0.100 | 0.160 | 20.000 | 25.000 |
| DN50 | 100 | 0.030 | 0.400 | 0.640 | 40.000 | 50.000 |
| DN65 | 100 | 0.059 | 0.630 | 1.008 | 63.000 | 78.750 |
| DN80 | 100 | 0.064 | 1.000 | 1.600 | 100.000 | 125.000 |
| DN100 | 100 | 0.094 | 1.600 | 2.560 | 160.000 | 200.000 |
| DN125 | 100 | 0.120 | 2.000 | 3.200 | 200.000 | 250.000 |
| DN150 | 100 | 0.270 | 2.500 | 4.000 | 250.000 | 312.500 |
| DN200 | 100 | 0.315 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN250 | 100 | 0.508 | 4.000 | 6.400 | 400.000 | 500.000 |
| DN300 | 100 | 0.770 | 6.300 | 10.080 | 630.000 | 787.500 |
尺寸及重量
DN15-DN40
单位：mm
| 公称通径 | 外形尺寸 | 螺纹连接 | 有效螺纹长度 | 重量kg | 压力等级 bar | ||||
| L | H1 | H2 | W1 | W2 | |||||
| DN15 | 110 | 15 | 94 | 47.5 | 56 | G3/4 | 10.0 | 0.87 | 16 |
| DN20 | 130 | 17.5 | 97 | 47.5 | 56 | G1 | 12.5 | 0.94 | 16 |
| DN25 | 160 | 22.5 | 100 | 47.5 | 56 | G1 1/4 | 13.0 | 1.24 | 16 |
| DN32 | 180 | 25 | 102 | 47.5 | 56 | G1 1/2 | 14.5 | 1.36 | 16 |
| DN40 | 200 | 33.5 | 106 | 47.5 | 56 | G2 | 16.0 | 1.89 | 16 |
选型表
| FU50- | 管道式超声波流量计（超声波水表）（在线式） | |||||
| FU50E- | 外夹式超声波流量计（超声波水表）(便携非管道式） | |||||
| 通径 | ||||||
| DN15口径,螺纹连接,外螺纹G3/4 | ||||||
| DN20口径,螺纹连接,外螺纹G1 | ||||||
| DN25口径,螺纹连接,外螺纹G1 1/4 | ||||||
| DN32口径,螺纹连接,外螺纹G1 1/2 | ||||||
| DN40口径,螺纹连接,外螺纹G2 | ||||||
| DN50口径,法兰连接,16bar | ||||||
| DN65口径,法兰连接,16bar | ||||||
| DN80口径,法兰连接,16bar | ||||||
| DN100口径,法兰连接,16bar | ||||||
| DN125口径,法兰连接,16bar | ||||||
| DN150口径,法兰连接,16bar | ||||||
| DN200口径,法兰连接,16bar | ||||||
| DN250口径,法兰连接,16bar | ||||||
| DN300口径,法兰连接,16bar | ||||||
| 输出信号与供电类型 | ||||||
| 3.6V锂电池（仅显示用选择） | ||||||
| RS485 DC8~36V | ||||||
| 4-20mA DC24V | ||||||
| M-Bus 远程抄表系统(symphonic mbus) | ||||||
| 选配信号 | ||||||
| 无选配 | ||||||
| TTL电平脉冲输出 | ||||||
| 2路常开信号 | ||||||
| 接液本体材质 | ||||||
| 黄铜合金结构 UNI EN 12165 CW617N | ||||||
| 球墨铸铁 | ||||||
| 碳钢 | ||||||
| 不锈钢1.4301(304) | ||||||
| (特殊备选项)VARIO | ||||||
| 无定制功能 | ||||||
| 协议定制功能 | ||||||
| FU50- | ←选型示例 | |||||
