原理特点
热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。

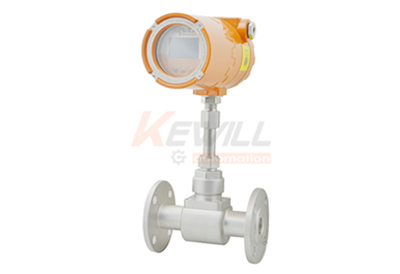

FGM热式气体质量流量计
热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。
热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。
传感器部分由两个基准级铂电阻温度传感器组成，仪表工作时，一个传感器不间断地测量介质温度T1；另一个传感器自加热到高于介质温度T2，它用于感测流体流速，称为速度传感器。该温度ΔT=T2-T1，T2>T1，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2的温度下降，若要使ΔT保持不变，就要提高T2的供电电流，气体流动速度热快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系。
公式1：
其中ρg— 流体比重(和密度相关)
V — 流速
K — 平衡系数
Q — 加热量(和比热及结构相关)
ΔT — 温度差
由于传感器温度比介质(环境)温度总是自动恒定高出30℃左右，所以热式气体流量计从原理上不需要温度补偿。热式气体质量流量计适用介质温度范围为-40-220℃。
(1) 公式中流体比重和密度相关
公式2：
其中ρ_g — 工况体积下的介质密度(kg/m3)
ρn — 标准条件下介质密度(101.325 Kpa、20℃) (kg/m3)
P — 工况压力(kPa)
T — 工况温度(℃)
从公式1与2可以得出，流速和工况压力，气体密度，工况温度函数关系已确定。
恒温差热式气体质量流量计不受温度与压力的影响，不必对压力和温度进行修正。
●无须压力温度补偿，直接测量气体的质量流量。
●高重复性、高可靠性、高稳定性、高精确度。
●量程范围度宽：最大可达到 1000 :1以上。
●防爆、抗腐蚀设计，适合于恶劣工况、腐蚀性场合。
●灵敏度高，尤其适合于大管径、低流速的流量测量。
●压力损失极小，几乎忽略不计。
●结构多样，安装灵活，装卸方便，使用简便。
●显示屏现场旋转角度0~270°。
●所有惰性气体和无凝结水的洁净气体，可燃烧的甲烷、丙烷、氢气和沼气等气体;
●与316L不锈钢兼容的腐蚀性气体等
FGM系列热式气体质量流量计是一种无须温度、压力补偿就能方便精准地检测管道中流动的空气、氮气、氢气、氧气、氯气、天然气、烟道气、沼气和其他各种气体质量流量的新型流量仪表。可广泛地应用于石油、化工、冶金、电力、水处理、造纸、食品、医药、水泥、纺织及各生产、 科研单位制气、用气的过程控制和气体流量测量。
*钢铁厂，焦化厂煤气流量测量 *水泥，卷烟，玻璃厂生产过程中气体流量测量
*锅炉空气流量，二次风量测量 *压缩空气流量测量
*烟囱排出的烟气流量测量 *各种天然气，煤气，液化气，火炬气，氩气，二氧化碳等混合气体流量测量
*水处理中曝气流量测量 *钢铁厂，焦化厂煤气流量测量
*电厂一次风二次风冷风返料风风量测量 *发电机冷却用高压低流量氢气
*化工厂火炬气测量 *钢铁厂顶吹氩气
*水泥，卷烟，玻璃厂生产过程中气体流量测量
*压缩空气流量测量
*各种天然气，煤气，液化气，火炬气，氩气，二氧化碳等混合气体流量测量
*钢铁厂，焦化厂煤气流量测量
*发电机冷却用高压低流量氢气
*钢铁厂顶吹氩气
| 公称通径(mm): | 管道式：DN10～DN125 | ||
| 插入式：DN100～DN2000(特殊管道定制) | |||
| 测量范围： | 见详细流量参数表 | ||
| 精 确 度： | 管道式： ±1.0%FS，±2%FS | ||
| 插入式： ±1.5%FS，±2.5%FS | |||
| 重 复 性： | ±0.25%FS | ||
| 响应时间： | 2秒达到最终值的63%（一个时间常数） | ||
| 灵 敏 度： | < 0.05 m/s | ||
| 供电电源： | 24VDC，AC220V | ||
| 消耗总功率： | 小于20W | ||
| 输出信号： | 电流输出光电隔离 4～20mA：0～500KΩ | ||
| RS485(Modbus协议)、HART | |||
| 报警信号：1-2路继电器常开触点信号 | |||
| 24VDC,10A;220VAC,10A | |||
| 显示内容： | 质量流量、标况体积流量 | ||
| 瞬时流量、累计流量、介质流速、累计运行时间 | |||
| 流量百分比（瞬时流量6位，累计流量10位） | |||
| 瞬时流量单位： | Nm3/h,Nm3/min, | ||
| L/h,L/min,t/h,t/min, | |||
| kg/min,kg/h, | |||
| 记录存储查询： | 日记录，月记录，年记录 | ||
| 仪表壳材质： | 铸铝&玻璃 | ||
| 传感器材质： | 不锈钢1.4301(304) | ||
| 不锈钢1.4435(316L) | |||
| 适用管路材质： | 碳钢 不锈钢 塑料等 | ||
| 防护等级： | IP65 | ||
| 防爆等级： | ExdⅡCT2～6（认证进行中） | ||
| 工作压力： | 管道式：≤40bar | ||
| 插入式：≤25bar | |||
| 连接方式： | 流量计与配管之间可采用法兰、螺纹连接 | ||
| 要求直管段长度： | 上游≥5DN，下游≥3DN | ||
| 流动方向： | 正，反，净流量 | ||
| 执行标准： | DIN EN 1092-1-2002 | ||
| 销售使用地标准（订货备注） | |||
| LVD 2006/95/EC&EMC 2004/108/EC | |||
| EN 61326-1：:2006辐射标准（BS EN50081-1) | |||
| EN 61326-1：:2006抗干扰标准（BS EN50082-1) | |||
| EN 61010-1:2001设备安全要求：一般要求 | |||
| 流体温度： | -40～+120℃ 、-40～+220℃ | ||
| 环境温度： | -10～+55℃ | ||
| 环境湿度： | ＜90%r.h（非冷凝） | ||

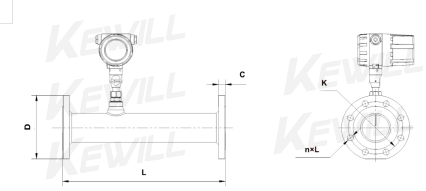

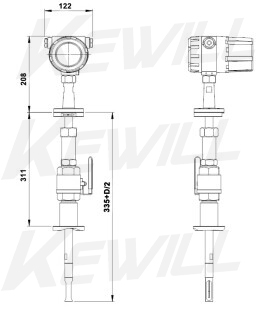

单位：mm
| 通径 | 核心尺寸 | 法兰型尺寸 | 螺纹型尺寸 | |||||
| DN | L | D（法兰外径） | 螺栓孔数 | 螺栓孔直径 | 螺栓规格 | 中心孔距 | C 法兰厚度 | 外螺纹 |
| 15 | 125 | 115 | 4 | 14 | M12 | 65 | 14 | G1 |
| 20 | 125 | 115 | 4 | 14 | M12 | 75 | 16 | G1 |
| 25 | 125 | 115 | 4 | 14 | M12 | 85 | 16 | G1 1/4 |
| 32 | 125 | 115 | 4 | 18 | M16 | 100 | 18 | G1 1/2 |
| 40 | 135 | 150 | 4 | 18 | M16 | 110 | 18 | G2 |
| 50 | 140 | 165 | 4 | 18 | M16 | 125 | 20 | G2 1/2 |
| 65 | 140 | 165 | 4 | 18 | M16 | 145 | 20 | / |
| 80 | 194 | 200 | 8 | 18 | M16 | 160 | 20 | / |
| 100 | 230 | 220 | 8 | 18 | M16 | 180 | 22 | / |
| 管径 (DN) | 流量范围 (Nm3/h) | 管径 (DN) | 流量范围 (Nm3/h) | 管径 (DN) | 流量范围 (Nm3/h) | ||||||||||
| 10 | 0.12～17 | 150 | 30～3800 | 900 | 1000～140000 | ||||||||||
| 15 | 0.3～40 | 200 | 50～6800 | 1000 | 1200～170000 | ||||||||||
| 20 | 0.5～70 | 250 | 100～10000 | 1200 | 2000～240000 | ||||||||||
| 25 | 0.7～100 | 300 | 150～15000 | 1400 | 3000～330000 | ||||||||||
| 32 | 1.2～170 | 350 | 200～20000 | 1600 | 3500～430000 | ||||||||||
| 40 | 2～270 | 400 | 250～27000 | 1800 | 4000～550000 | ||||||||||
| 50 | 3～420 | 450 | 300～35000 | 2000 | 5000～680000 | ||||||||||
| 65 | 5～720 | 500 | 350～42000 | 2200 | 6000～820000 | ||||||||||
| 80 | 8～1100 | 600 | 500～61000 | 2400 | 7000～976000 | ||||||||||
| 100 | 12～1700 | 700 | 600～83000 | 2600 | 8000～1146000 | ||||||||||
| 125 | 20～2600 | 800 | 800～100000 | 2800 | 11000～1526000 | ||||||||||
注:以上流量是对管道式安装方式，介质为空气、氮气等接近理想气体而言，其他气体或不属于上表管径的，请与销售工程师接洽。
对于插入式流量计，其测量范围一般按照速度方式分档如下:
a) 0~0.5m/s
b) 0~1.0 m/s
c) 0~2.5 m/s(推荐)
d) 0~5.0 m/s(推荐)
e) 0~10.0 m/s(推荐)
f) 0~25.0 m/s(推荐)
g) 0~50.0 m/s
h) 0~60.0 m/s
| 管道条件 | 上游 插入式 | 上游 管道式 | 下游 |
| 平直管段 | 15D | 10D | 5D |
| 一个90°弯管或者T型三通 | 15D | 10D | 5D |
| 扩径（1:4） | 20D | 10D | 5D |
| 缩径（4:1） | 30D | 20D | 5D |
| 控制阀后 | 20D | 10D | 5D |
| 两个90°弯管（在同一平面） | 30D | 20D | 5D |
| 两个90°弯管（不在同一平面） | 30D | 20D | 5D |
| 泵下游 | 30D | 20D | 5D |
D代表管道直径，10D代表流量计上游从干扰处到仪表之间的直管对管道直径的10倍整数倍。
备注：实际应用中发现越丰富的平直管段越有利于测量的准确，现场满足不了直管段要求时，可以串接气体整流器，以便大幅度降低对直管段要求。
| DN | 氢气 | 氧气 | 氮气 | 空气 | DN | 氢气 | 氧气 | 氮气 | 空气 |
| 15 | 10 | 32 | 65 | 65 | 300 | 4060 | 12720 | 25000 | 25000 |
| 25 | 28 | 89 | 175 | 175 | 400 | 7200 | 22608 | 45000 | 45000 |
| 32 | 45 | 144 | 290 | 290 | 500 | 11280 | 35325 | 70000 | 70000 |
| 40 | 70 | 226 | 450 | 450 | 600 | 16300 | 50638 | 100000 | 100000 |
| 50 | 110 | 352 | 700 | 700 | 700 | 22100 | 69240 | 135000 | 135000 |
| 65 | 185 | 600 | 1200 | 1200 | 800 | 29000 | 90432 | 180000 | 180000 |
| 80 | 280 | 900 | 1800 | 1800 | 900 | 77807 | 114500 | 220000 | 220000 |
| 100 | 470 | 1420 | 2800 | 2800 | 1000 | 81120 | 141300 | 280000 | 280000 |
| 125 | 700 | 2210 | 4400 | 4400 | 1200 | 91972 | 203480 | 400000 | 400000 |
| 150 | 940 | 3200 | 6300 | 6300 | 1500 | 101520 | 318000 | 600000 | 600000 |
| 200 | 1880 | 5650 | 10000 | 10000 | 2000 | 180480 | 565200 | 700000 | 700000 |
| 250 | 2820 | 8830 | 17000 | 17000 |
备注：上表介质温度为20°C，压力为101.325kpa条件下的常规量程，如有指定量程可约定标定条件与目标。

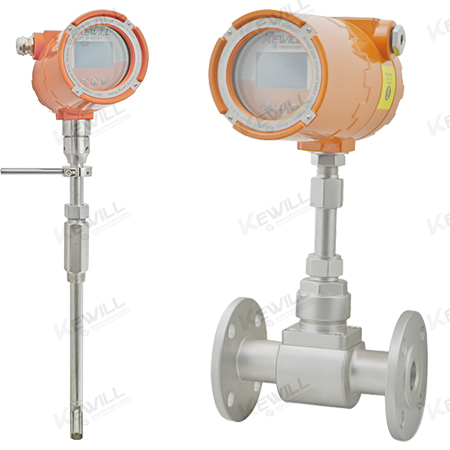

| FGM10- | 热式气体质量流量计（在线管道式） | ||||||||||||
| FGM20- | 热式气体质量流量计（卡套螺纹插入式,带 外螺纹） | ||||||||||||
| FGM30- | 热式气体质量流量计（在线安装插入式,低压在线插拔,包括球阀和填料压盖） | ||||||||||||
| FGM40- | 热式气体质量流量计（法兰插入式） | ||||||||||||
| 结构形式 | |||||||||||||
| 本地表头 | |||||||||||||
| 远程表头，括号中注明线缆长度 | |||||||||||||
| 公称通径 | |||||||||||||
| DN10~DN125（在线管道式） | |||||||||||||
| DN100~DN500（小口径插入式） | |||||||||||||
| DN600~DN2000（大口径插入式） | |||||||||||||
| 供电电源 | |||||||||||||
| 24VDC±10% 直流电源供电 | |||||||||||||
| 100~240VAC交流电源供电 | |||||||||||||
| 输出信号 | |||||||||||||
| 无信号输出 | |||||||||||||
| 4~20mA电流信号 | |||||||||||||
| HART协议型 | |||||||||||||
| 显示形式 | |||||||||||||
| 无显示 | |||||||||||||
| 本地数字跳变显示质量流量（瞬时、累计、流速、流量百分比） | |||||||||||||
| 精度等级 | |||||||||||||
| ±1.5%FS | |||||||||||||
| ±1.5%FS | |||||||||||||
| ±2.0%FS | |||||||||||||
| 约定精度（或精细标定区间） | |||||||||||||
| （选配附件） | |||||||||||||
| 无配件 | |||||||||||||
| 气体整流器 | |||||||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||||||
