煤油流量计 返回

原理特点

煤油流量计:当涡轮叶片切割由壳体内永久磁钢产生的磁力线时,就会引起传感线圈中的磁通变化。

原理&结构

FR80煤油流量计是一种速度式流量计。如下图所示,在管道中心安放一个涡轮,两端由轴承支撑,当流体通过管道时,冲击涡轮叶片,对涡轮产生驱动力矩,使涡轮克服摩擦力矩和流体阻力矩而产生旋转;在一定的流量范围内,对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比。由此,流体流速可通过涡轮的旋转角速度得到,从而可以计算得到通过管道的流体流量。

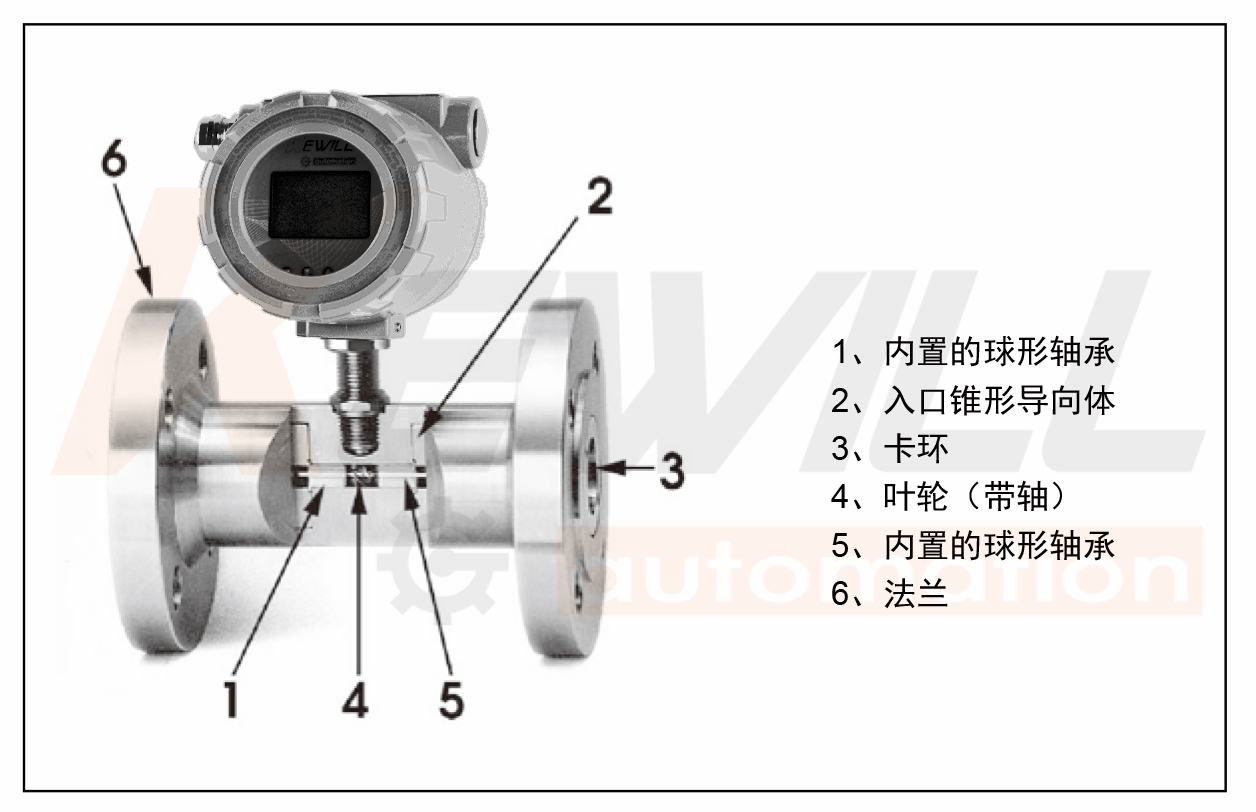

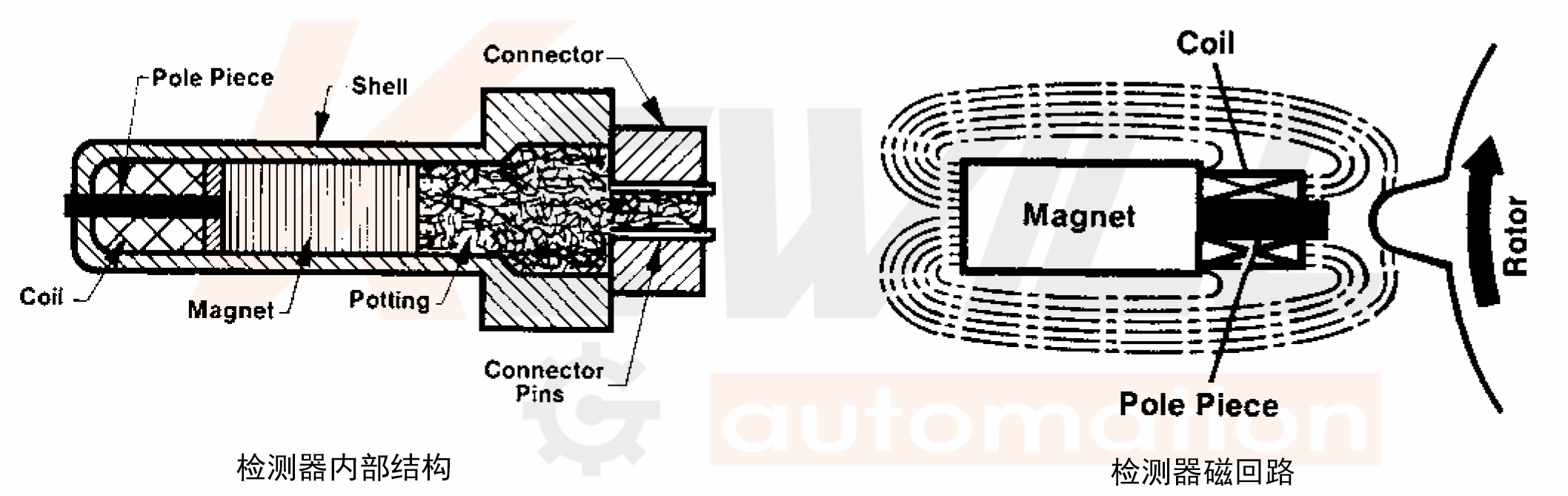

涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时,就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值。

特点

安装有高可靠性的长寿命轴承

极好的重复性好,适合于配料

优秀的低流速测量性能

极快速响应,适合批量控制和配比控制场合的使用

多叶片结构的转子,精度高

蒸汽清洗允许

带高低报警功能,可以驱动继电器

具有10点非线性修正功能

标准RS485通讯(MODBUS协议)

模块化电路设计及丰富的自诊断功能,维修方便

紧奏型适用于设备安装

轴承种类适用的介质温度

轴承材质

温度范围

用途

440C不锈钢滚珠轴承

40to 120

非水介质

陶瓷轴颈轴承

75to 120

液体

石墨轴颈轴承

75to 160

液体

碳化钨轴颈轴承

50to 180

液体



应用

成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等

润滑油、液压油等

水、纯水、蒸馏水、去离子水、脱盐水、软化水等

酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等

甲醛、酢酸、苛性钠、二硫化碳等

牛奶、咖啡等

导热油、热煤油等高温介质

选型指南

FR80法兰型

口径:DN10DN250

带自润滑轴承

精度:±0.5% / ±0.2%

电源:AC 85265 V

DC 1636V

输出:420 mA,脉冲

带二组常开触点输出驱动:

驱动:24VDC,电流〈30 mA

通讯:RS485Modbus)

10点非线性修正功能

带密度设置功能和可质量单位

低流速0.1m/s

快速响应型,响应时间50ms

FR80卫生卡箍型

口径:DN15DN50

带自润滑轴承

精度:±0.5% / ±0.2%

电源:AC 85265 V

DC 1636V

输出:420 mA,脉冲

带二组常开触点输出驱动:

驱动:24V.DC,电流〈30 mA●通讯:RS485Modbus)

10点非线性修正功能

带密度设置功能和可质量单位

低流速0.1m/s

快速响应型,响应时间50ms

FR80螺纹型

口径:DN4DN50

带自润滑轴承

精度:±0.5% / ±0.2%

电源:AC 85265 V

DC 1636V

输出:420 mA,脉冲

带二组常开触点输出驱动:

驱动:24V.DC,电流〈30 mA●通讯:RS485Modbus)

10点非线性修正功能

带密度设置功能和可质量单位

低流速0.1m/s

快速响应型,响应时间50ms

FR80指标参数

性能参数



精度:

0.5% of rate0.2% of rate两种

重复性:

测量值的±0.1%

响应时间:

最大50毫秒相对于输入的改变

稳定性:

6个月以上的稳定性是测量值的±0.1%

环境温度的影响:

超过工作温度范围是±0.25%

安装位置的影响:

能确保传感器满管和保证前后足够的直管段,则安装无影响

启动时间:

从零流量开始需要50毫秒

预热时间:

从送电到达到额定测量精度需要5分钟

传感器参数



尺寸:

DN4 to DN250

被测流体温度范围:

50 to 120;(>120°C且≤180°C定制型可函寻销售工程师)

传感器本体材质:

304不锈钢,316L不锈钢

叶轮及附件材质:

430F不锈钢,316L不锈钢,哈氏合金C

滚珠轴承材质:

316L SST轴承或陶瓷轴承

过程连接:

DIN PN10 to PN63

线圈阻抗:

1600 Ω

转换器参数



环境温度范围:

20 to 140° F (29 to 60)

外壳材质:

低铜压铸铝Nema 4X ,IEC60529 IP66(标准),可定制不锈钢材质转换器外壳

转换器密封圈:

橡胶



AC 86 to 265V ,50/60HZ,1A快速熔断保险;DC 16.8V to 31.2V

电源:

1A快速熔断保险;或者3.6V电池供电

通讯协议:

RS485通讯(MODBUS协议)

防护等级:

IP65&IP68

电气接口:

M20*1.5

功率:

3W



4 to 20 mA电流输出(用于瞬时流量),脉冲输出(用于总量)

输出:

带高报警和低报警输出,二组常开触点,驱动能力:24VDC/30mA

FR80指标参数

部件

描述

1A 1B 1C 1D

传感器外壳

2

定位环

3

防松螺母

4

信号线连接头

5

检测探头

6

支撑

7

叶轮和轴承组件

FR80传感器尺寸与流量范围

尺寸(mm)

流量范围

尺寸(mm)

流量范围

最小m³/h

最大m³/h

最小m³/h

最大m³/h

4

0.005

0.317

50

0.71

49.5

6

0.01

0.712

65

1.2

84

10

0.028

1.978

80

1.81

127

15

0.064

4.5

100

2.83

198

20

0.113

7.9

125

4.42

309

25

0.177

12.4

150

6.36

445

32

0.289

20.3

200

11.3

792

40

0.452

31.7

250

17.67

1236

FR80涡轮流量计转换器



功能

外壳

FR80-AC

电源:AC 86 to 265 V; LCD显示;4 to 20mA输出、脉冲输出和RS485通讯;带高低报警

压铸铝

FR80-DC

电源:DC 16 to 36 V; LCD显示;4 to 20mA输出、脉冲输出和RS485通讯;带高低报警

压铸铝

FR80-B

电源:3.6V锂电池供电,LCD显示,无输出

压铸铝
