中石油流量计

Loading zoom

中石油流量计返回

原理特点

中石油流量计：当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。

产品详细

原理&结构

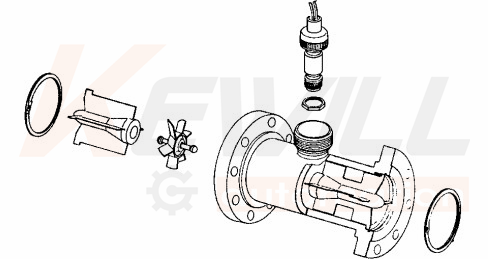

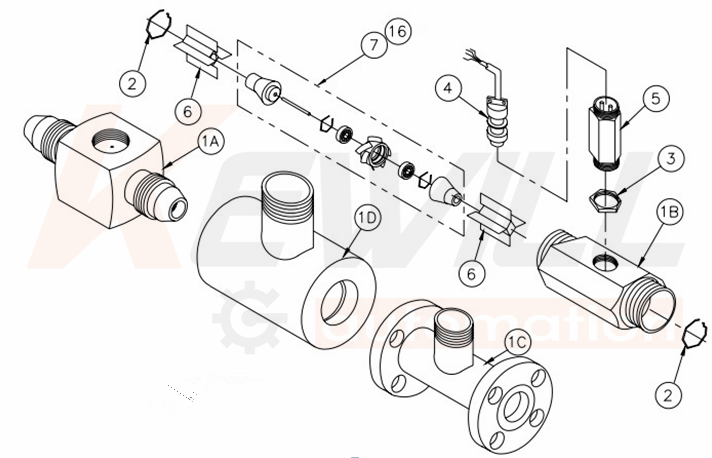

"FR60中石油流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比，由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。

涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。

特点

安装有高可靠性的长寿命轴承

极好的重复性，适合于配料

优秀的低流速测量性能

极快速响应，适合批量控制和配比控制场合的使用

多叶片结构的转子，精度高

蒸汽清洗允许

紧奏型适用于设备安装

应用

成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等

润滑油、液压油等

水、纯水、蒸馏水、去离子水、脱盐水、软化水等

酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈

选型指南

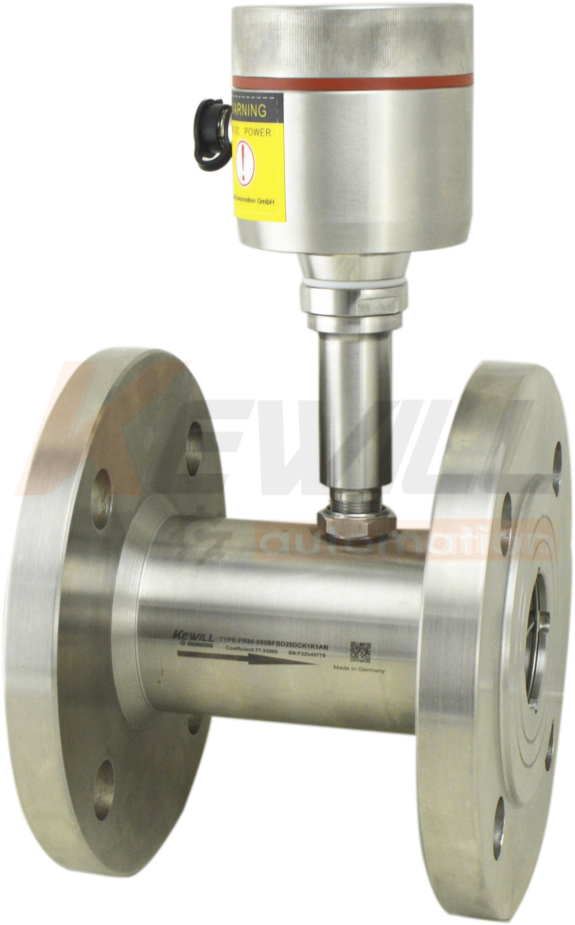

FR60-F法兰型

●法兰型涡轮流量计

●口径:DN10 to DN250

●精度：±0.5% / ±0.2% / ±1.0%

●电源：DC 12V to 30V；

●输出：脉冲、电流、电压：光耦NPN、液晶显示●法兰标准：DIN、ASME、JIS、产品应用地标准

●可选自润滑轴承

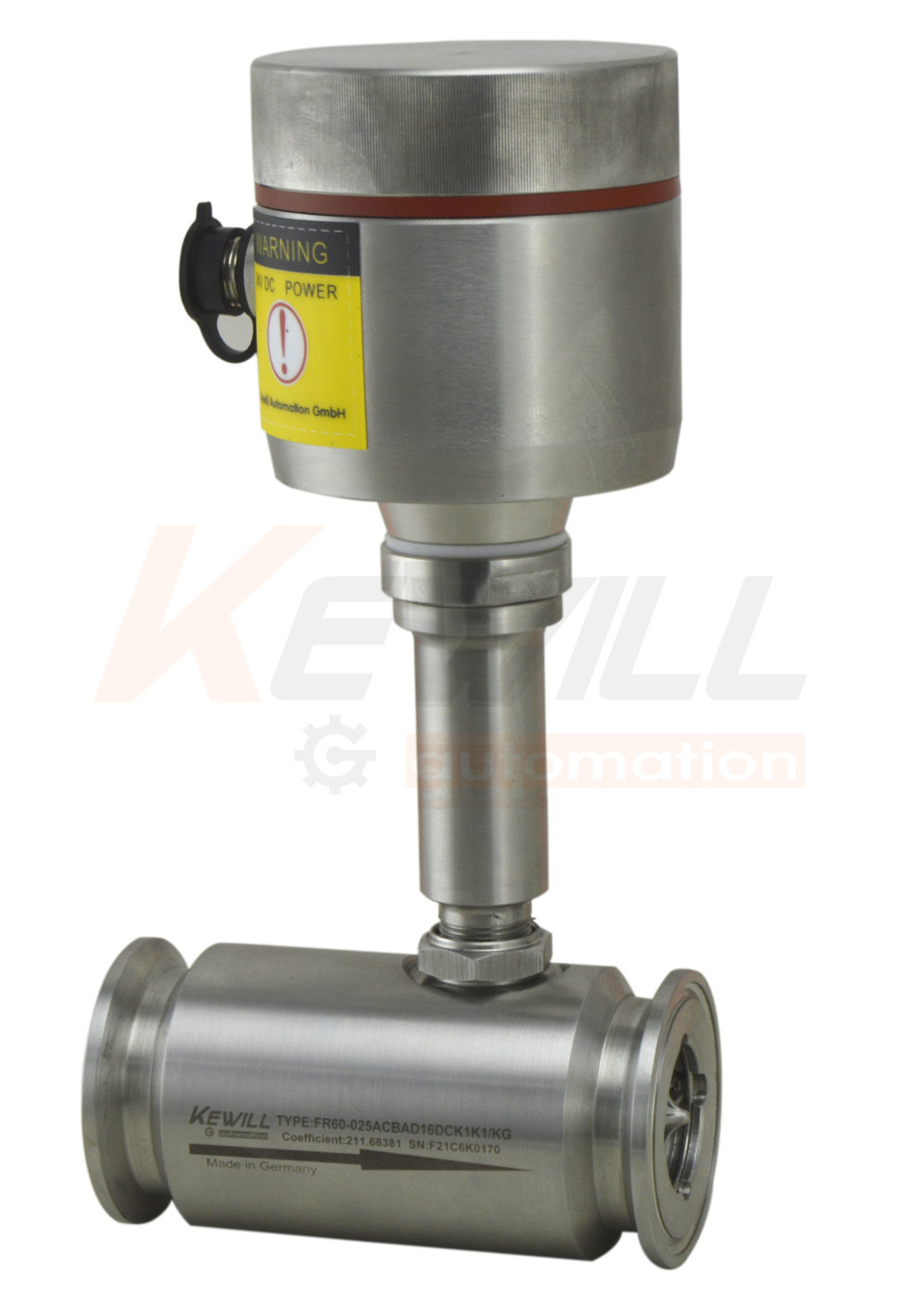

FR60-C卫生卡箍型

●卫生型涡轮流量计

●口径:DN15 to DN50

●精度：±0.5% / ±0.2% / ±1.0%

●电源：DC 12V to 30V；

●输出：脉冲、电流、电压

：光耦NPN、液晶显示

●连接方式：卫生卡箍

●可选自润滑轴承

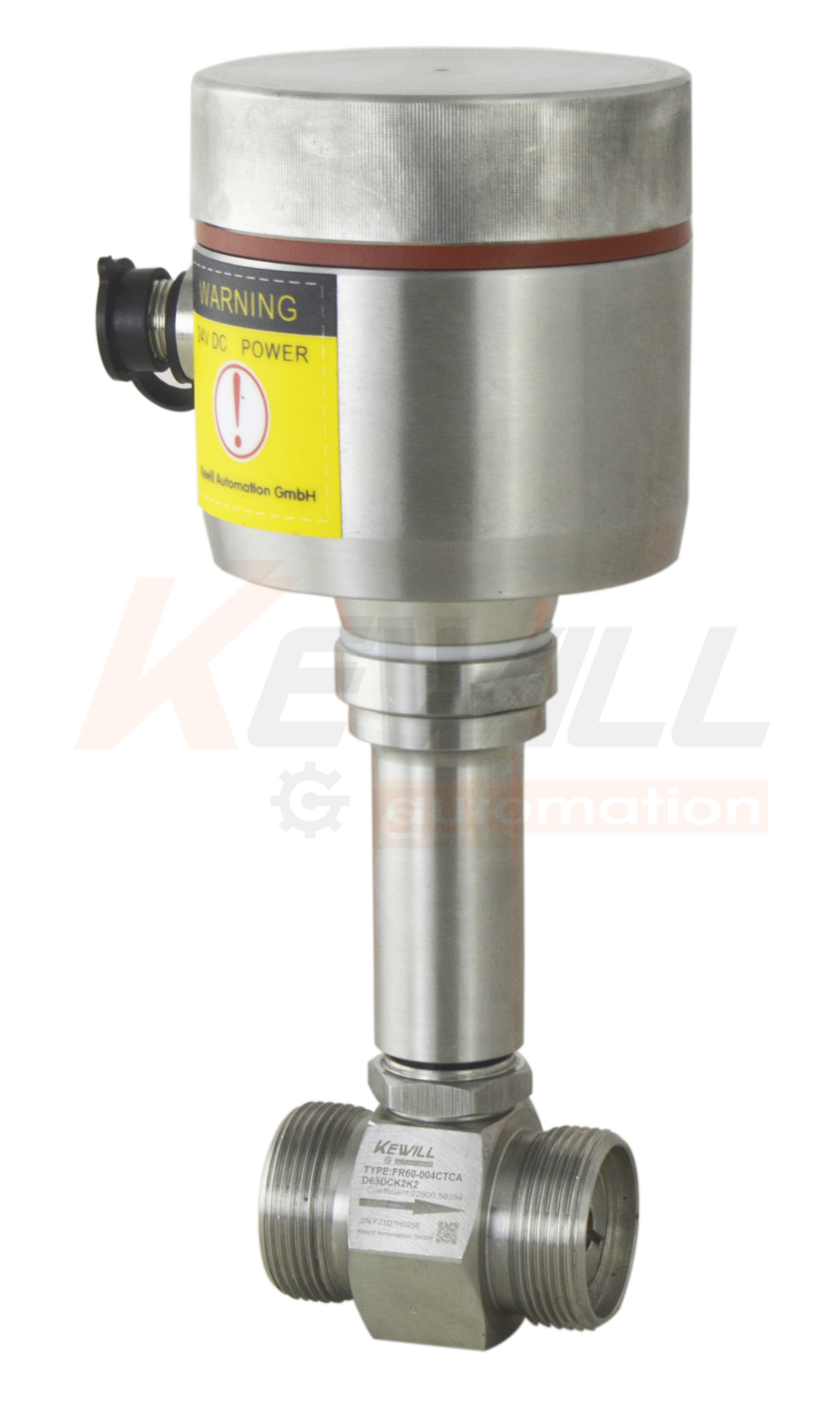

FR60-T螺纹型

●螺纹型涡轮流量计

●口径:DN4 to DN50

●精度：±0.5% / ±0.2% / ±1.0%

●电源：DC 12V to 30V；

●输出：脉冲、电流、电压：光耦NPN、液晶显示●连接方式：螺纹连接

●可选自润滑轴承

FR60指标参数
性能参数
精度：	0.5% of rate 和0.2% of rate 两种
重复性：	测量值的±0.1%
响应时间：	最大50 毫秒相对于输入的改变
稳定性：	6个月以上的稳定性是测量值的±0.1%
环境温度的影响：	超过工作温度范围是±0.25%测量值
安装位置的影响：	需确保传感器满管和保证了前后足够的直管段，则安装无影响
启动时间：	从零流量开始需要50毫秒
预热时间：	从通电到达到额定测量精度需要5分钟

传感器参数
尺寸：	DN4 to DN250
被测流体温度范围：	-40 to 120℃，
传感器本体材质：	不锈钢1.4301(304) ,不锈钢1.4435(316L)
叶轮及附件材质：	430F不锈钢 ,不锈钢1.4435(316L),哈氏合金C
耐压等级：	PN10 to PN63
线圈阻抗：	1600Ω

接线盒参数
环境温度范围：	-20 to 140° F (-29 to 60 ℃ )
接线盒材质：	不锈钢1.4301(304),IEC60529 IP66 （标准）,可定制不锈钢1.4435(316L)
转换器密封圈：	橡胶
电源：	DC 12V to 30V ，1A快速熔断保险；
防护等级：	IP65&IP67
电气接口：	PG13.5
功率：	max 0.3 W
输出：	脉冲输出（用于总量）
