原理特点
氟利昂流量计：当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。
原理&结构

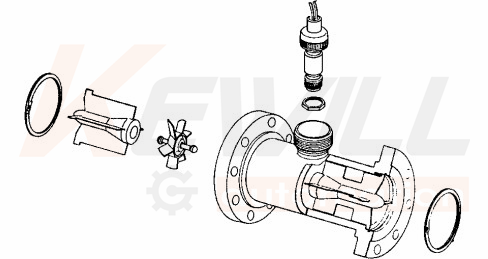

"FR60氟利昂流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比，由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。
涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
特点
安装有高可靠性的长寿命轴承
极好的重复性，适合于配料
优秀的低流速测量性能
极快速响应，适合批量控制和配比控制场合的使用
多叶片结构的转子，精度高
蒸汽清洗允许
紧奏型适用于设备安装
应用
成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
润滑油、液压油等
水、纯水、蒸馏水、去离子水、脱盐水、软化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈
选型指南

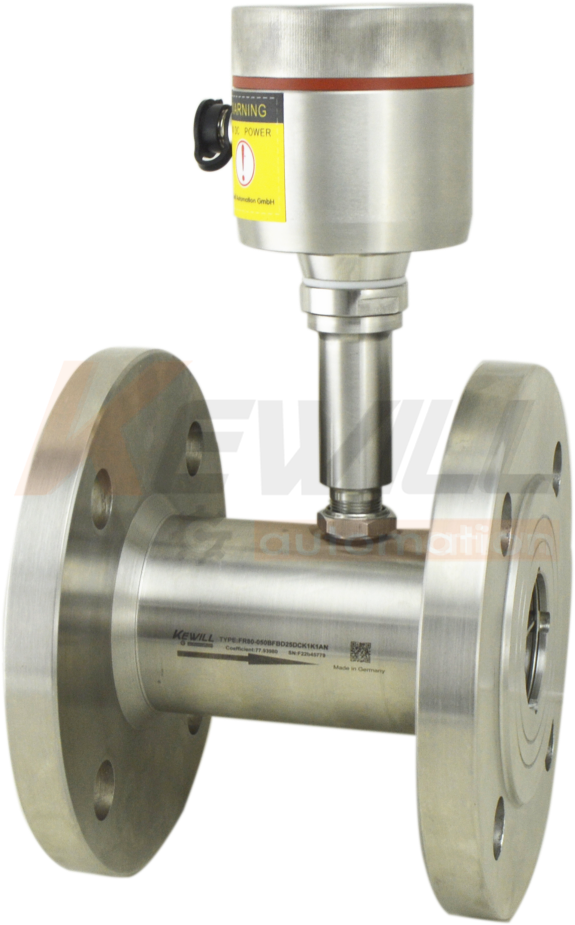

FR60-F法兰型
●法兰型涡轮流量计
●口径:DN10 to DN250
●精度：±0.5% / ±0.2% / ±1.0%
●电源：DC 12V to 30V；
●输出：脉冲、电流、电压：光耦NPN、液晶显示●法兰标准：DIN、ASME、JIS、产品应用地标准
●可选自润滑轴承

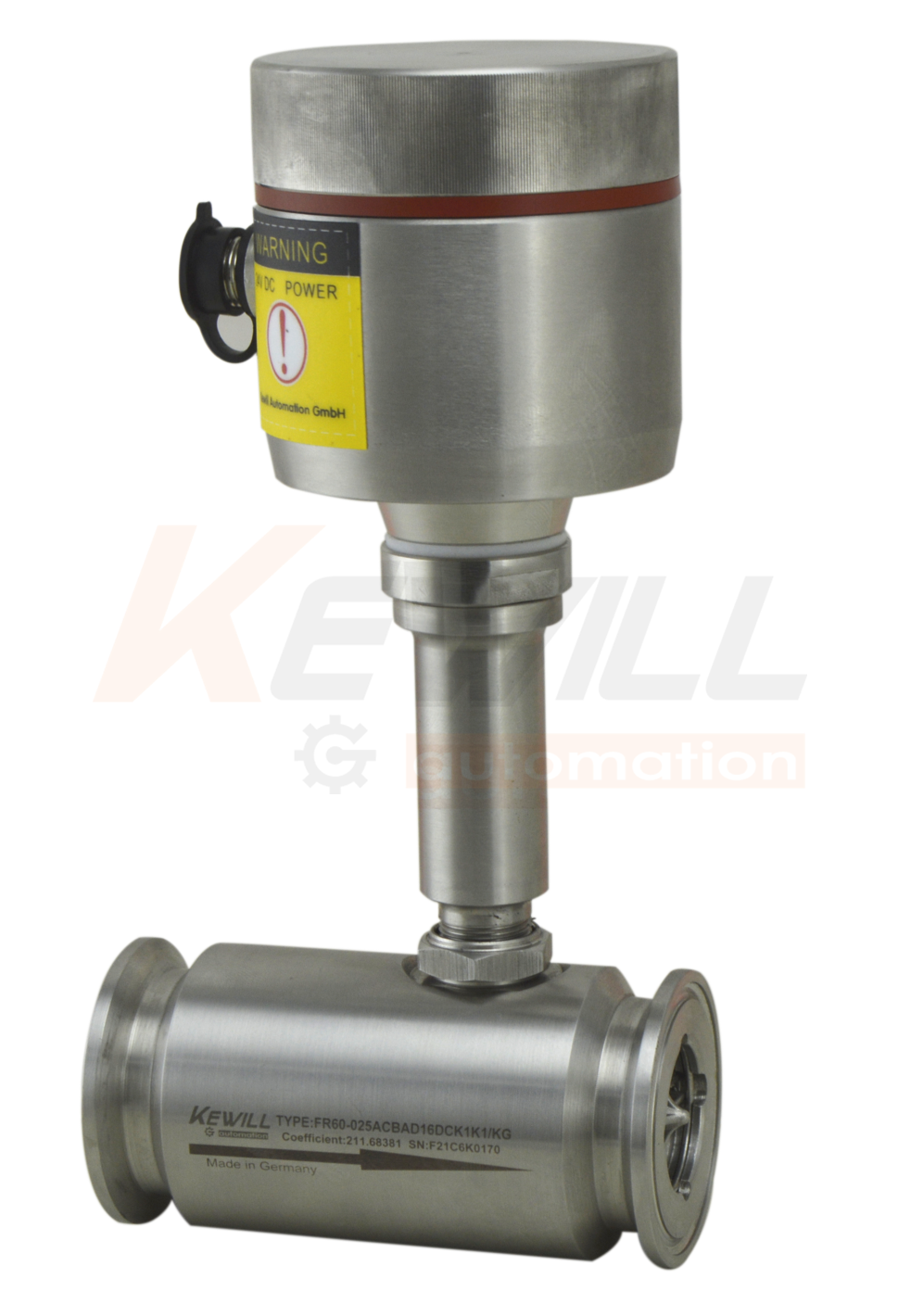

FR60-C卫生卡箍型
●卫生型涡轮流量计
●口径:DN15 to DN50
●精度：±0.5% / ±0.2% / ±1.0%
●电源：DC 12V to 30V；
●输出：脉冲、电流、电压
：光耦NPN、液晶显示
●连接方式：卫生卡箍
●可选自润滑轴承

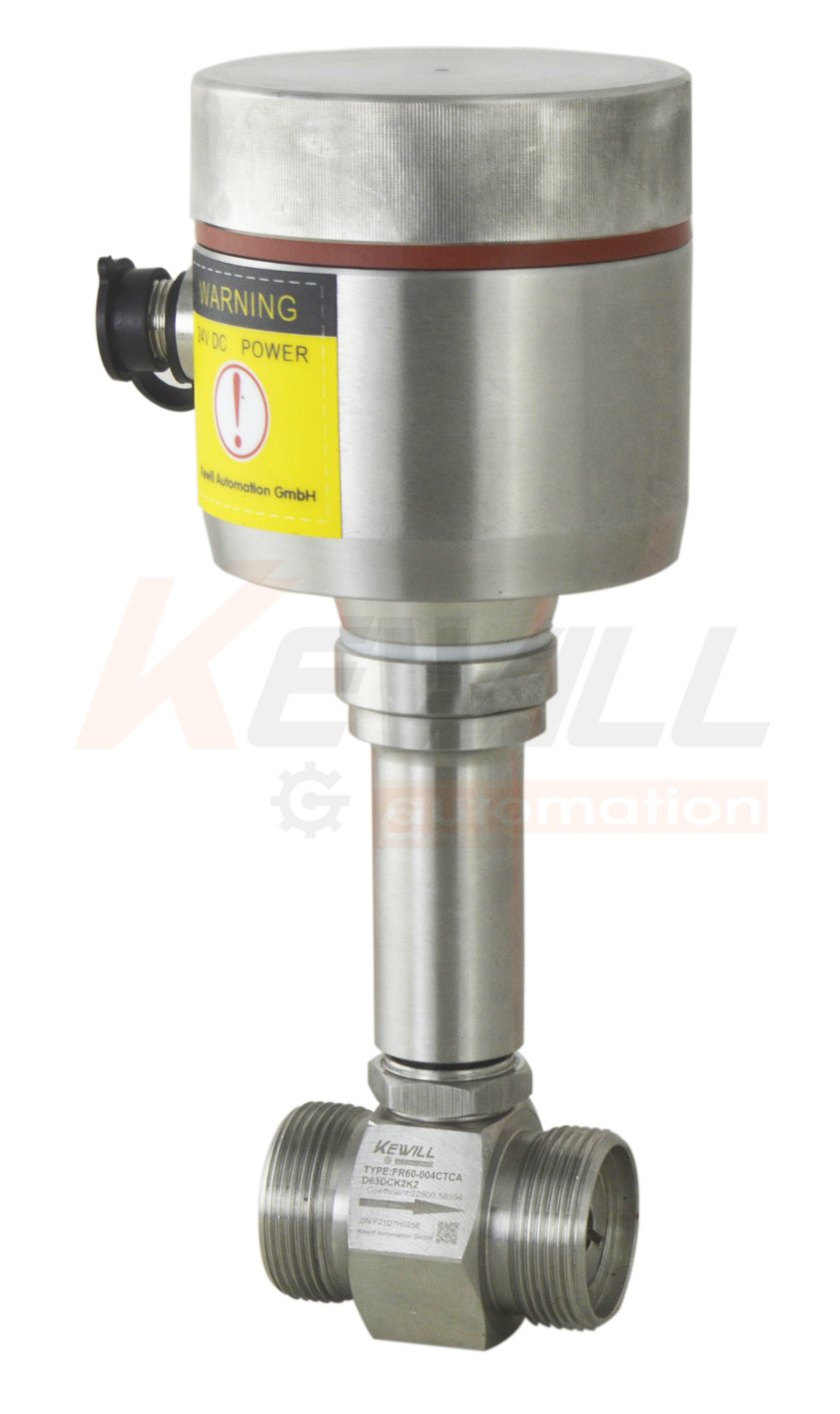

FR60-T螺纹型
●螺纹型涡轮流量计
●口径:DN4 to DN50
●精度：±0.5% / ±0.2% / ±1.0%
●电源：DC 12V to 30V；
●输出：脉冲、电流、电压：光耦NPN、液晶显示●连接方式：螺纹连接
●可选自润滑轴承
|
FR60指标参数 |
|
|
性能参数 |
|
|
精度： |
0.5% of rate 和0.2% of rate 两种 |
|
重复性： |
测量值的±0.1% |
|
响应时间： |
最大50 毫秒相对于输入的改变 |
|
稳定性： |
6个月以上的稳定性是测量值的±0.1% |
|
环境温度的影响： |
超过工作温度范围是±0.25%测量值 |
|
安装位置的影响： |
需确保传感器满管和保证了前后足够的直管段，则安装无影响 |
|
启动时间： |
从零流量开始需要50毫秒 |
|
预热时间： |
从通电到达到额定测量精度需要5分钟 |
|
|
|
|
传感器参数 |
|
|
尺寸： |
DN4 to DN250 |
|
被测流体温度范围： |
-40 to 120℃， |
|
传感器本体材质： |
不锈钢1.4301(304) ,不锈钢1.4435(316L) |
|
叶轮及附件材质： |
430F不锈钢 ,不锈钢1.4435(316L),哈氏合金C |
|
耐压等级： |
PN10 to PN63 |
|
线圈阻抗： |
1600Ω |
|
|
|
|
接线盒参数 |
|
|
环境温度范围： |
-20 to 140° F (-29 to 60 ℃ ) |
|
接线盒材质： |
不锈钢1.4301(304),IEC60529 IP66 （标准）,可定制不锈钢1.4435(316L) |
|
转换器密封圈： |
橡胶 |
|
电源： |
DC 12V to 30V ，1A快速熔断保险； |
|
防护等级： |
IP65&IP67 |
|
电气接口： |
PG13.5 |
|
功率： |
max 0.3 W |
|
输出： |
脉冲输出（用于总量） |

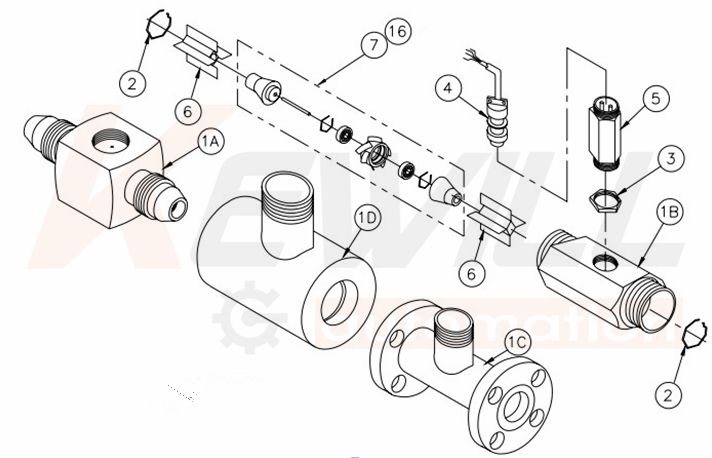

FR60传感器结构
|
部件 |
描述 |
|
1A 1B 1C 1D |
传感器外壳 |
|
2 |
定位环 |
|
3 |
防松螺母 |
|
4 |
信号线连接头 |
|
5 |
检测探头 |
|
6 |
支撑 |
|
7 |
叶轮和轴承组件 |
FR60涡轮流量计

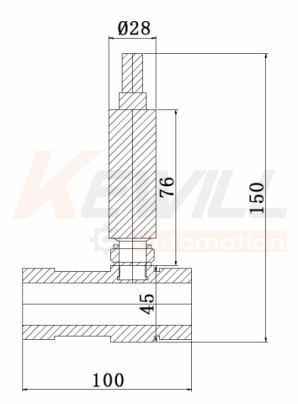

赫斯曼接头(DIN43650)示意图

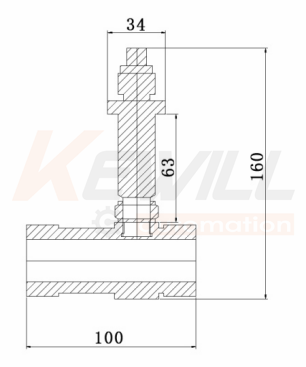

FR60-B航空插座连接器型4-20mA与脉冲输出放大器部分示意图
FR60:脉冲输出放大器部分示意图
FR60传感器尺寸与流量范围
|
尺寸(mm) |
可测流量范围（流速影响精度） |
尺寸(mm) |
可测流量范围（流速影响精度） |
||
|
最小m³/h |
最大m³/h |
最小m³/h |
最大m³/h |
||
|
4 |
0.005 |
0.317 |
50 |
0.71 |
49.5 |
|
6 |
0.01 |
0.712 |
65 |
1.2 |
84 |
|
10 |
0.028 |
1.978 |
80 |
1.81 |
127 |
|
15 |
0.064 |
4.5 |
100 |
2.83 |
198 |
|
20 |
0.113 |
7.9 |
125 |
4.42 |
309 |
|
25 |
0.177 |
12.4 |
150 |
6.36 |
445 |
|
32 |
0.289 |
20.3 |
200 |
11.3 |
792 |
|
40 |
0.452 |
31.7 |
250 |
17.67 |
1236 |
选型表
|
FR60- |
涡轮式流量计 |
|||||||||||
|
|
通径 |
|||||||||||
|
|
DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 （DN300等特殊管径约定交货） |
|||||||||||
|
|
输出信号 |
|||||||||||
|
|
脉冲 |
|||||||||||
|
|
0-5V |
|||||||||||
|
|
4-20mA |
|||||||||||
|
|
4-20mA+脉冲+2路开关量输出 |
|||||||||||
|
|
4-20mA+脉冲+2路开关量输出+瞬时流量显示+累计流量显示 |
|||||||||||
|
|
过程连接类型 |
|||||||||||
|
|
螺纹密封连接 |
|||||||||||
|
|
法兰式连接 |
|||||||||||
|
|
卫生级卡箍连接 |
|||||||||||
|
|
精度 |
|||||||||||
|
|
精度0.2% （适用于DN15以上管路） |
|||||||||||
|
|
精度0.5% （适用于DN10以上管路） |
|||||||||||
|
|
精度1.0% |
|||||||||||
|
|
接线方式 |
|||||||||||
|
|
不锈钢1.4301(304)接线盒 IP67 |
|||||||||||
|
|
航空插座连接器IP65 |
|||||||||||
|
|
赫斯曼接头(DIN43650)IP65 |
|||||||||||
|
|
耐压等级 |
|||||||||||
|
|
EN 1092-1(DIN) PN10 |
|
ASME B16.5(ANSI)CLASS150 |
|||||||||
|
|
EN 1092-1(DIN) PN16 |
|
ASME B16.5(ANSI)CLASS300 |
|||||||||
|
|
EN 1092-1(DIN) PN25 |
|
ASME B16.5(ANSI)CLASS600 |
|||||||||
|
|
EN 1092-1(DIN) PN40 |
|
ASME B16.5(ANSI)CLASS900 |
|||||||||
|
|
EN 1092-1(DIN) PN63 |
|
ASME B16.5(ANSI)CLASS1500 |
|||||||||
|
|
EN 1092-1(DIN) PN100 |
|
ASME B16.5(ANSI)CLASS2500 |
|||||||||
|
|
EN 1092-1(DIN) PN250 |
|
JIS 10K |
|||||||||
|
|
EN 1092-1(DIN) PN400 |
|
JIS 20K |
|||||||||
|
|
|
|
产品应用地特殊标准 |
|||||||||
|
系统供电方式 |
||||||||||||
|
|
12~30V DC |
|||||||||||
|
|
本体材质 |
|||||||||||
|
|
不锈钢1.4301(304) |
|||||||||||
|
|
不锈钢1.4435(316L) |
|||||||||||
|
|
内部叶轮与附件材质 |
|||||||||||
|
|
430F不锈钢 |
|||||||||||
|
|
不锈钢1.4435(316L) |
|||||||||||
|
|
哈氏合金C |
|||||||||||
|
|
(特殊备选项)VARIO |
|||||||||||
|
|
特殊参数定制款 |
|||||||||||
|
FR60- |
|
|
|
|
|
|
|
|
|
←选型示例 |
||
