原理特点
高压油流量计：当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。
原理&结构
"FR55高压油流量计是一种速度式流量计。在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比，由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。
涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
特点
极好的重复性，适合于配料
优秀的低流速测量性能
极快速响应，适合批量控制和配比控制场合的使用
多叶片结构的转子，精度高
蒸汽清洗允许
紧奏型适用于设备安装
应用
成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
润滑油、液压油等
水、纯水、蒸馏水、去离子水、脱盐水、软化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
甲醛、酢酸、苛性钠、二硫化碳等
牛奶、咖啡等
导热油、热煤油等高温介质
|
指标参数 |
|
|
性能参数 |
|
|
精度： |
0.5% of rate 和0.25% of rate 两种 |
|
重复性： |
测量值的±0.1% |
|
响应时间： |
最大50 毫秒相对于输入的改变 |
|
稳定性： |
6个月以上的稳定性是测量值的±0.1% |
|
环境温度的影响： |
超过工作温度范围是±0.25%测量值 |
|
安装位置的影响： |
需确保传感器满管和保证了前后足够的直管段，则安装无影响 |
|
启动时间： |
从零流量开始需要50毫秒 |
|
预热时间： |
从通电到达到额定测量精度需要5分钟 |
|
传感器参数 |
|
|
尺寸： |
DN4 to DN250 |
|
被测流体温度范围： |
-40 to 120℃，（＞120°C且≤180°C定制型可函寻销售工程师） |
|
传感器本体材质： |
不锈钢1.4301(304) ,不锈钢1.4435(316L) |
|
叶轮及附件材质： |
430F不锈钢 ,不锈钢1.4435(316L) |
|
耐压等级： |
PN10 to PN63 |
|
线圈阻抗： |
1600Ω |
|
接线盒参数 |
|
|
环境温度范围： |
-20 to 140° F (-29 to 60 ℃ ) |
|
接线盒材质： |
不锈钢1.4301(304),IEC60529 IP66 （标准）,可定制不锈钢1.4435(316L) |
|
转换器密封圈： |
O型橡胶密封圈 |
|
电源： |
DC 12V to 30V ，1A快速熔断保险； |
|
防护等级： |
IP65&IP67 |
|
电气接口： |
PG13.5 |
|
功率： |
max 0.3 W |
|
输出： |
脉冲输出（用于总量） |
传感器尺寸与流量范围
|
尺寸(mm) |
可测流量范围（流速影响精度） |
尺寸(mm) |
可测流量范围（流速影响精度） |
||
|
最小m³/h |
最大m³/h |
最小m³/h |
最大m³/h |
||
|
4 |
0.04 |
0.25 |
50 |
4 |
40 |
|
6 |
0.1 |
0.6 |
65 |
8 |
80 |
|
10 |
0.2 |
1.2 |
80 |
10 |
100 |
|
15 |
0.6 |
6 |
100 |
20 |
200 |
|
20 |
0.8 |
8 |
125 |
30 |
300 |
|
25 |
1 |
10 |
150 |
40 |
400 |
|
32 |
1.2 |
12 |
200 |
80 |
800 |
|
40 |
2 |
20 |
250 |
120 |
1200 |

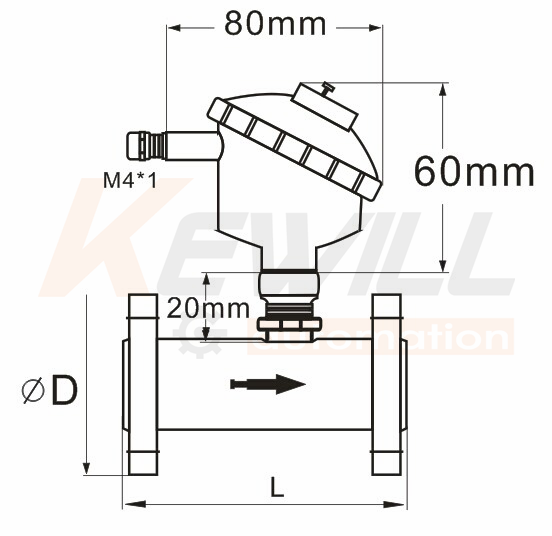

FR55-F法兰型外形尺寸
|
尺寸(mm) |
法兰端面尺寸 L(mm) |
法兰外径D(mm) |
高度H(mm) |
大约重量（kg) |
|||
|
PN16 |
PN40 |
PN16 |
PN40 |
PN16 |
PN40 |
||
|
10 |
80 |
90 |
90 |
144 |
144 |
3.0 |
3.0 |
|
15 |
75 |
95 |
95 |
146 |
146 |
3.0 |
3.0 |
|
20 |
85 |
105 |
105 |
151 |
151 |
4.0 |
4.0 |
|
25 |
100 |
115 |
115 |
156 |
156 |
4.5 |
4.5 |
|
32 |
120 |
140 |
140 |
169 |
169 |
6.0 |
6.0 |
|
40 |
140 |
150 |
150 |
180 |
180 |
7.0 |
7.0 |
|
50 |
150 |
165 |
165 |
192 |
192 |
9.0 |
9.0 |
|
65 |
175 |
185 |
185 |
210 |
210 |
11.0 |
11.0 |
|
80 |
200 |
200 |
200 |
224 |
224 |
13 |
13 |
|
100 |
220 |
220 |
235 |
244 |
251 |
16.0 |
19.0 |
|
125 |
250 |
250 |
270 |
271 |
281 |
23 |
27 |
|
150 |
300 |
285 |
300 |
300 |
307 |
31.0 |
37.0 |
|
200 |
360 |
340 |
375 |
353 |
370 |
43 |
53 |
|
250 |
420 |
395 |
450 |
406 |
433 |
64.0 |
80.0 |

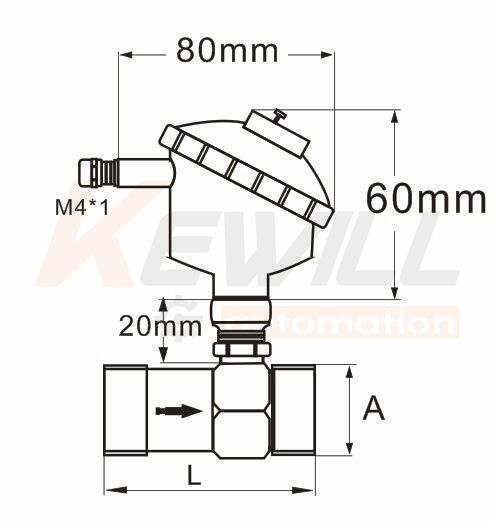

FR55-T螺纹连接型外形尺寸
FR55-T外形尺寸 螺纹型
|
尺寸(mm) |
端面尺寸L(mm) |
本体外径 A（mm) |
螺纹规格 |
高度H(mm) |
|
4 |
50 |
36 |
M30*1.5 |
109 |
|
6 |
50 |
36 |
M30*1.5 |
109 |
|
10 |
50 |
36 |
M30*1.5 |
109 |
|
15 |
75 |
40 |
G1 |
113 |
|
20 |
85 |
44 |
G1 |
117 |
|
25 |
100 |
52 |
G1-1/4 |
125 |
|
32 |
120 |
58 |
G1-1/2 |
131 |
|
40 |
140 |
69 |
G2 |
142 |
|
50 |
150 |
81 |
G2-1/2 |
154 |
