原理特点
矿物油流量计：涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。
原理&结构
FR80矿物油流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转；在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比。由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
特点
安装有高可靠性的长寿命轴承
极好的重复性好，适合于配料
优秀的低流速测量性能
极快速响应，适合批量控制和配比控制场合的使用
多叶片结构的转子，精度高
蒸汽清洗允许
带高低报警功能，可以驱动继电器
具有10点非线性修正功能
标准RS485通讯（MODBUS协议）
模块化电路设计及丰富的自诊断功能，维修方便
紧奏型适用于设备安装
|
轴承种类适用的介质温度 |
||
|
轴承材质 |
温度范围 |
用途 |
|
440C不锈钢滚珠轴承 |
﹣40℃to 120℃ |
非水介质 |
|
陶瓷轴颈轴承 |
﹣75℃to 120℃ |
液体 |
|
石墨轴颈轴承 |
﹣75℃to 160℃ |
液体 |
|
碳化钨轴颈轴承 |
﹣50℃to 180℃ |
液体 |
应用
成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
润滑油、液压油等
水、纯水、蒸馏水、去离子水、脱盐水、软化水等
酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
甲醛、酢酸、苛性钠、二硫化碳等
牛奶、咖啡等
导热油、热煤油等高温介质
|
FR80指标参数 |
|
|
性能参数 |
|
|
精度： |
0.5% of rate和0.2% of rate两种 |
|
重复性： |
测量值的±0.1% |
|
响应时间： |
最大50毫秒相对于输入的改变 |
|
稳定性： |
6个月以上的稳定性是测量值的±0.1% |
|
环境温度的影响： |
超过工作温度范围是±0.25% |
|
安装位置的影响： |
能确保传感器满管和保证前后足够的直管段，则安装无影响 |
|
启动时间： |
从零流量开始需要50毫秒 |
|
预热时间： |
从送电到达到额定测量精度需要5分钟 |
|
传感器参数 |
|
|
尺寸： |
DN4 to DN250 |
|
被测流体温度范围： |
﹣50 to 120℃;（＞120°C且≤180°C定制型可函寻销售工程师） |
|
传感器本体材质： |
304不锈钢，316L不锈钢 |
|
叶轮及附件材质： |
430F不锈钢，316L不锈钢，哈氏合金C |
|
滚珠轴承材质： |
316L SST轴承或陶瓷轴承 |
|
过程连接： |
DIN PN10 to PN63 |
|
线圈阻抗： |
1600 Ω |
|
转换器参数 |
|
|
环境温度范围： |
20 to 140° F ( 29 to 60℃) |
|
外壳材质： |
低铜压铸铝Nema 4X ,IEC60529 IP66（标准），可定制不锈钢材质转换器外壳 |
|
转换器密封圈： |
橡胶 |
|
|
AC 86 to 265V ,50/60HZ,1A快速熔断保险；DC 16.8V to 31.2V， |
|
电源： |
1A快速熔断保险；或者3.6V电池供电 |
|
通讯协议： |
RS485通讯（MODBUS协议） |
|
防护等级： |
IP65&IP68 |
|
电气接口： |
M20*1.5 |
|
功率： |
3W |
|
|
4 to 20 mA电流输出（用于瞬时流量），脉冲输出（用于总量） |
|
输出： |
带高报警和低报警输出，二组常开触点，驱动能力：24VDC/30mA |

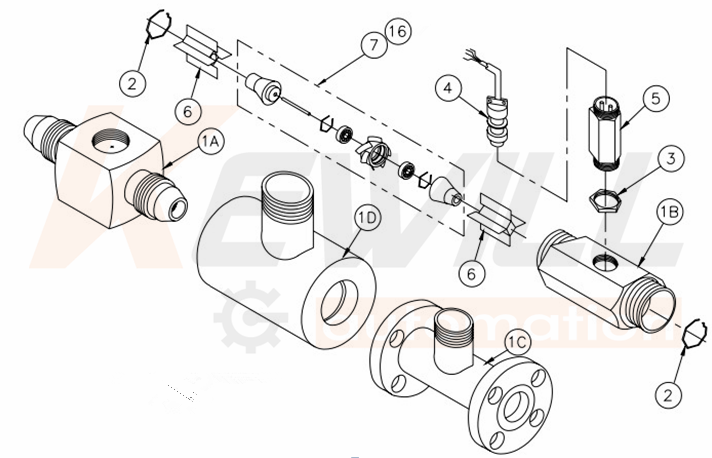

FR80指标参数
|
部件 |
描述 |
|
1A \ 1B \ 1C \ 1D |
传感器外壳 |
|
2 |
定位环 |
|
3 |
防松螺母 |
|
4 |
信号线连接头 |
|
5 |
检测探头 |
|
6 |
支撑 |
|
7 |
叶轮和轴承组件 |
FR80传感器尺寸与流量范围
|
尺寸(mm) |
流量范围 |
尺寸(mm) |
流量范围 |
||
|
最小m³/h |
最大m³/h |
最小m³/h |
最大m³/h |
||
|
4 |
0.005 |
0.317 |
50 |
0.71 |
49.5 |
|
6 |
0.01 |
0.712 |
65 |
1.2 |
84 |
|
10 |
0.028 |
1.978 |
80 |
1.81 |
127 |
|
15 |
0.064 |
4.5 |
100 |
2.83 |
198 |
|
20 |
0.113 |
7.9 |
125 |
4.42 |
309 |
|
25 |
0.177 |
12.4 |
150 |
6.36 |
445 |
|
32 |
0.289 |
20.3 |
200 |
11.3 |
792 |
|
40 |
0.452 |
31.7 |
250 |
17.67 |
1236 |
FR80涡轮流量计转换器
|
型号 |
功能 |
外壳 |
|
FR80-AC |
电源：AC 86 to 265 V; LCD显示;带4 to 20mA输出、脉冲输出和RS485通讯；带高低报警 |
压铸铝 |
|
FR80-DC |
电源：DC 16 to 36 V; LCD显示;带4 to 20mA输出、脉冲输出和RS485通讯；带高低报警 |
压铸铝 |
|
FR80-B |
电源：3.6V锂电池供电，LCD显示，无输出 |
压铸铝 |

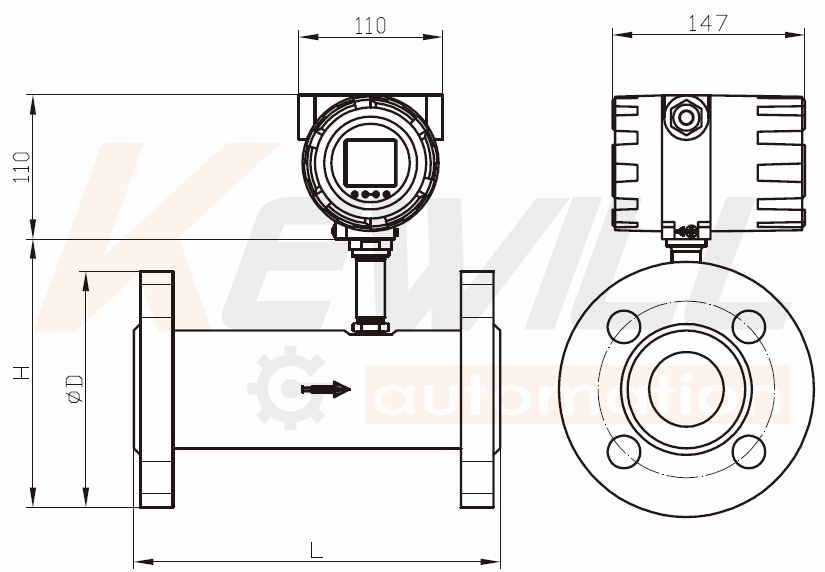

FR80法兰型外形尺寸
|
尺寸(mm) |
法兰端面尺寸 L(mm) |
法兰外径D(mm) |
高度H(mm) |
大约重量（kg) |
|||
|
PN16 |
PN40 |
PN16 |
PN40 |
PN16 |
PN40 |
||
|
10 |
80 |
90 |
90 |
144 |
144 |
3.0 |
3.0 |
|
15 |
75 |
95 |
95 |
146 |
146 |
3.0 |
3.0 |
|
20 |
85 |
105 |
105 |
151 |
151 |
4.0 |
4.0 |
|
25 |
100 |
115 |
115 |
156 |
156 |
4.5 |
4.5 |
|
32 |
120 |
140 |
140 |
169 |
169 |
6.0 |
6.0 |
|
40 |
140 |
150 |
150 |
180 |
180 |
7.0 |
7.0 |
|
50 |
150 |
165 |
165 |
192 |
192 |
9.0 |
9.0 |
|
65 |
175 |
185 |
185 |
210 |
210 |
11.0 |
11.0 |
|
80 |
200 |
200 |
200 |
224 |
224 |
13 |
13 |
|
100 |
220 |
220 |
235 |
244 |
251 |
16.0 |
19.0 |
|
125 |
250 |
250 |
270 |
271 |
281 |
23 |
27 |
|
150 |
300 |
285 |
300 |
300 |
307 |
31.0 |
37.0 |
|
200 |
360 |
340 |
375 |
353 |
370 |
43 |
53 |
|
250 |
420 |
395 |
450 |
406 |
433 |
64.0 |
80.0 |
选型表
|
FR80- |
涡轮式流量计 |
|||||||||||||
|
|
通径 |
|||||||||||||
|
|
DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250（DN300等特殊管径约定交货） |
|||||||||||||
|
|
输出信号 |
|||||||||||||
|
|
|
脉冲+4 to 20mA电流信号 |
||||||||||||
|
|
脉冲+0 to 5V电压信号 |
|||||||||||||
|
|
高点低点常开触点信号（开关量全量程设定） |
|||||||||||||
|
|
连接方式 |
|||||||||||||
|
|
|
螺纹密封连接 |
||||||||||||
|
|
法兰式连接 |
|||||||||||||
|
|
卫生级卡箍连接 |
|||||||||||||
|
|
快速密封软管接头 |
|||||||||||||
|
|
精度 |
|||||||||||||
|
|
精度0.2%（适用于DN15以上管路） |
|||||||||||||
|
|
精度0.5%（适用于DN10以上管路） |
|||||||||||||
|
|
精度1.0% |
|||||||||||||
|
|
耐压等级 |
|||||||||||||
|
|
|
EN 1092-1(DIN) PN10 |
|
ASME B16.5(ANSI)CLASS150 |
||||||||||
|
|
EN 1092-1(DIN) PN16 |
|
ASME B16.5(ANSI)CLASS300 |
|||||||||||
|
|
EN 1092-1(DIN) PN25 |
|
ASME B16.5(ANSI)CLASS600 |
|||||||||||
|
|
EN 1092-1(DIN) PN40 |
|
ASME B16.5(ANSI)CLASS900 |
|||||||||||
|
|
EN 1092-1(DIN) PN63 |
|
ASME B16.5(ANSI)CLASS1500 |
|||||||||||
|
|
EN 1092-1(DIN) PN100 |
|
ASME B16.5(ANSI)CLASS2500 |
|||||||||||
|
|
EN 1092-1(DIN) PN250 |
|
JIS 10K |
|||||||||||
|
|
EN 1092-1(DIN) PN400 |
|
JIS 20K |
|||||||||||
|
|
产品应用地特殊标准 |
|||||||||||||
|
|
系统供电方式 |
|||||||||||||
|
|
12 to 24V DC |
|||||||||||||
|
|
86 to 265V AC |
|||||||||||||
|
|
3.6V锂电池（仅供脉冲信号或显示用选择） |
|||||||||||||
|
|
接液本体材质 |
|||||||||||||
|
|
不锈钢1.4301(304) |
|||||||||||||
|
|
不锈钢1.4435(316L) |
|||||||||||||
|
|
内部叶轮与附件材质 |
|||||||||||||
|
|
430F不锈钢 |
|||||||||||||
|
|
不锈钢1.4435(316L) |
|||||||||||||
|
|
哈氏合金C |
|||||||||||||
|
|
轴承材质 |
|||||||||||||
|
|
不锈钢440C滚珠轴承(非水环境) |
|||||||||||||
|
|
陶瓷轴颈轴承 |
|||||||||||||
|
|
石墨轴颈轴承 |
|||||||||||||
|
|
碳化钨轴颈轴承 |
|||||||||||||
|
|
(特殊备选项)VARIO |
|||||||||||||
|
|
特殊参数定制款 |
|||||||||||||
|
FR80- |
|
|
|
|
|
|
|
|
←选型示例 |
|||||
