原理特点

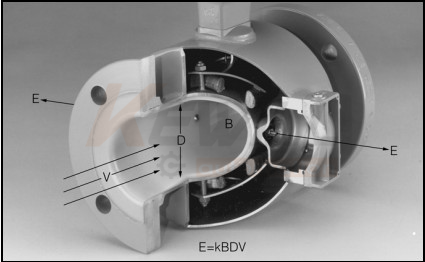

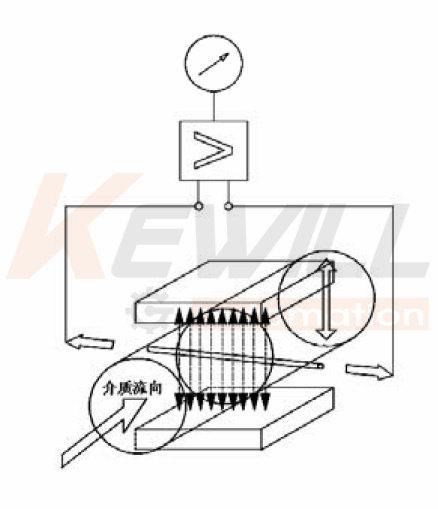

纯水流量计：测量流量时，导电性液体以速度V流过垂直于流量方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压。
| 公称通径（mm） | 管道式四氟衬里：DN10～DN600 | 流速范围： | 0.3－12m/s | |
| 管道式橡胶衬里：DN40～DN1200(特殊规格可定制) | 电导率范围： | 被测流体电导率≥5μs/cm | ||
| 流动方向： | 正，反，净流量 | 电流输出： | 负载电阻 | 0～10mA：0～1.5KΩ |
| 量程比： | 150:1 | 4～20mA：0～750KΩ | ||
| 重复性误差： | 测量值的±0.1% | 数字频率输出： | 输出频率上限可在1～5000Hz内设定带光电 | |
| 精度等级： | 0.2%级&0.5%级 | 隔离的晶体管集电极开路双向输出。外接电 | ||
| 被测介质温度： | 普通橡胶衬里：－20～＋60℃ | 源≤35V导通时集电极最大电流为250mA。 | ||
| 高温橡胶衬里：－20～＋90℃ | 供电电源： | AC220V、DC24V或3.6V锂电池 | ||
| 聚四氟乙稀衬里：－30～＋100℃ | 消耗总功率： | 小于20W | ||
| 高温型四氟衬里：－20～＋180℃ | 连接方式： | 流量计与配管之间可采用法兰、卡箍连 | ||
|
额定工作压力: （高压可定制） |
DN10－DN80：≤2.5MPa | 接、螺纹连接 | ||
| DN80－DN150：≤1.6MPa | 环境湿度： | ＜90%r.h（非冷凝） | ||
| DN200－DN1200：≤1.0MPa | 防护等级： | IP65（特殊订制IP68） | ||
| 显示单位： | m³/H、m³/M、m³/S、L/H、L/M、L/S、G/H、G/M | 环境温度： | -25～+60℃(特殊工况下请咨询工程师) | |
| G/S(H=Hour M=Minute S=Second） | 要求直管段长度： | 上游≥5DN，下游≥3DN | ||
| 执行标准： | LVD 2006/95/EC&EMC 2004/108/EC | 执行标准： | DIN EN 1092-1-2002 | |
| EN 61326-1：:2006辐射标准（BS EN50081-1) | 销售使用地标准（订货备注） | |||
| EN 61326-1：:2006抗干扰标准（BS EN50082-1) | 电气连接方式： | M20*1.5 | ||
| EN 61010-1:2001设备安全要求：一般要求 | ||||
| 液体名称 | 电导率(S/cm) | 液体名称 | 电导率(S/cm) |
| 盐酸（40%） | 51.52×10﹣2 | 氯化钾（21%） | 28.10×10﹣2 |
| 硝酸（62%） | 49.04×10﹣2 | 碘化钾（55%） | 42.26×10﹣3 |
| 磷酸（70%） | 14.73×10﹣2 | 硝酸钾（22%） | 16.25×10﹣2 |
| 硫酸（85%） | 98.50×10﹣3 | 氢氧化钾（42%） | 42.12×10﹣2 |
| 乙醇，酒精（95%） | 2.6×10﹣7 | 硫酸钾（5%) | 45.80×10﹣3 |
| 醋酸（70%） | 2.35×10﹣4 | 碳酸钠（15%） | 83.60×10﹣3 |
| 丙酸（70%） | 8.5×10﹣7 | 氯化钠（26%） | 21.51×10﹣2 |
| 丁酸（70%） | 5.6×10﹣7 | 硝酸钠（30%） | 16.06×10﹣2 |
| 甲酸，蚁酸（40%） | 98.4×10﹣4 | 氢氧化钠（50%） | 82.00×10﹣3 |
| 氢氟酸（30%） | 34.11×10﹣2 | 硫酸钠（15%） | 88.60×103﹣3 |
| 氢碘酸(5%) | 13.32×10﹣2 | 氨水（30%） | 1.93×10﹣4 |
| 氯化铜(35%) | 69.9×10﹣3 | 氯化氨（25%） | 40.25×10﹣2 |
| 硝酸铜（35%） | 10.62×10﹣2 | 硝酸铵（50） | 36.33×10﹣2 |
| 硫酸铜（17.5%） | 45.80×10﹣3 | 硫酸氨（31%） | 23.21×10﹣2 |

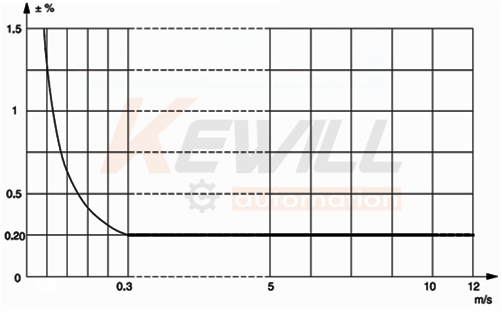

| ●精度≤±0.2%,≤±0.5%再参比条件下 | |
| 在进行精度标定时的参考条件如下: | |
| 项目 | 参数 |
| 介质温度 | 20℃±3℃ |
| 环境温度 | 21℃±3℃ |
| 加压 | 1bar |
| 供电电压 | 24±1％ |
| 稳定时间 | 25分钟 |
| 直管段（入口） | 10×DN（DN≤1200/48″） |
| 5×DN（DN＞1200/48″） | |
| 直管段（出口） | 5×DN（DN≤1200/48″） 3×DN（DN＞1200/48″） |
| 流体状态 | 流量分布均匀 |
| 防"雷击"功能 | 采用防雷电保护设计电路，高效抗干扰电路，适用于各种恶劣环境 |
| 传感器零点修正以及自动校零 | 见操作说明 |
| 故障自诊断功能并报警提示 | 能准确检测出传感器的磁励回路、电极信号回路、转换器等的故障并显示报警 |
| 空、满管检测功能 | 采用电容式技术的空满管检测技术 |
| 瞬时流量和积累流量双向测量功能 | 正反向流量均可精确测量 |
| 在线调整流向的功能 | 见操作说明 |
| 多种流量单位可供选择 | m³/h, i/h, kg/h, m³/m, i/m |
| 阻尼时间设置功能 | 可调节变量0.5-199.5s |
| 小信号切除功能 | 设定范围的0-10%之间可调节，低于选定值时无脉冲信号输出 |
| 小流量切除功能 | 输出设定范围的0-10%之间可调节，低于选定值时，输出的流量信号电平为0 |
| 多种输出方式 | 4～20mA输出、0～5KHz频率输出、脉冲输出 |
| 显示屏显示内容 | 同时显示瞬时流量百分比，瞬时实际流量值和累计值,流速 |
| 积累量清零功能 | 见操作说明 |
| 积累量预设值功能 | 见操作说明 |
| 多种励磁频率设置功能 | 6.25Hz、12.5Hz、25Hz |
| 宽范围电源模式 | DC：18V～36V和AC：85V～265V |
| 1、电磁流量计的正确选型需要详细了解以下工艺参数： | |
| 流体名称、成分、电导率 | 确定是否能用电磁流量计来测量 |
| 流体最高温度、最低温度、腐蚀性、磨损性、是否有负压 | 确定是否能用电磁流量计、选择何种内衬、电极材料 |
| 管道内外径(mm)、常用流量、正常流量、最小流量 | 确定选择何种口径的电磁流量计量 |
| 最高操作压力和最底操作压力 | 确定流量计的压力等级 |
| 安装要求 | 确定选择一体型还是分体型结构，分体电缆长度 |
| 安装环境 | 确定流量计的防护等级 |
| 公称通径(mm) | 可测流量范围（m³/h） | 公称通径(mm) | 可测流量范围（m³/h） | ||
| 最小 | 最大 | 最小 | 最大 | ||
| 10 | 0.003 | 3 | 350 | 2.6 | 3460 |
| 15 | 0.005 | 6 | 400 | 3.39 | 4520 |
| 20 | 0.009 | 11 | 450 | 4.29 | 5730 |
| 25 | 0.014 | 17 | 500 | 5.3 | 7070 |
| 32 | 0.023 | 29 | 600 | 7.6 | 10180 |
| 40 | 0.035 | 45 | 700 | 14 | 13850 |
| 50 | 0.053 | 71 | 800 | 18 | 18100 |
| 65 | 0.089 | 119 | 900 | 23 | 22900 |
| 80 | 0.136 | 181 | 1000 | 28 | 28300 |
| 100 | 0.21 | 283 | 1100 | 41 | 40700 |
| 125 | 0.374 | 441 | 1200 | 55 | 55400 |
| 150 | 0.47 | 640 | 1400 | 64 | 63600 |
| 200 | 0.84 | 1130 | 1600 | 72 | 72400 |
| 250 | 1.32 | 1770 | 1800 | 92 | 91600 |
| 300 | 1.91 | 2540 | 2000 | 113 | 113100 |
| FE20-D | FE20-A | |
| 电源 | DC16V TO 36V | AC 86V TO 265V |
| 4-20mA | √ | √ |
| 脉冲或频率 | √ | √ |
| 高低报警 | √ | √ |
| RS485 | √ | √ |
| HART | 选配 | 选配 |
| Profibus-DP | 选配 | 选配 |
| 非线性修正 | √ | √ |
| 空管检测 | √ | √ |
| 电极自清洗 | √ | √ |
| 自动校零 | √ | √ |
| 浆液流量监测 | 选配 | 选配 |
| 4.衬里的选择 | ||
| 材料类型 | 主要性能 | 适用范围 |
| 氯丁橡胶Neoprene | 耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。 | <80°C，一般水，污水，泥浆，矿浆 |
| 聚氨酯橡胶 | 有极好的耐磨性能，耐酸碱性能略差。 | <60°C，中性、强磨损的矿浆，煤浆、泥浆 |
| Polyurethane | ||
| 聚四氟乙烯PTFE | 化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。 | 浓酸、碱等强腐蚀性介质，卫生类介质（聚四氟乙稀衬里：－30～＋100℃；高温型四氟衬里：－20～＋180℃） |
| 聚全氟乙丙烯（FEP）Fluororesin-46 | 别名：特氟隆 化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE，与金属粘接性能好，耐磨性好于PTFE，具有较强抗撕裂性能。 | <180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质 |
| 5.电极材料的选择 | |
| 材质 | 耐腐蚀性能 |
| 316L | 对于硝酸、室温下<5%的硫酸，沸腾的磷酸、碱溶液、在一定压力下的亚硫酸、海水、醋酸等介质有较强的耐腐蚀性。 |
| 哈氏合金HB | 耐沸点下一切浓度的盐酸、硫酸、氢氟酸有机酸等非氧化性酸、碱、非氯化性盐酸。 不适用：硝酸 |
| 哈氏合金HC | 耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水。 不适用：盐酸 |
| 钛 | 适用：氯化物，如氯化镁、氯化钙、次氯酸钠、亚氯酸钠等；钠盐、钾盐、铵盐、海水、浓度小于50%氢氧化钾等溶液 |
| 不适用：盐酸，硫酸，磷酸，氢氟酸等还原酸 | |
| 钽 | 适用：具有优良的耐蚀性,和玻璃很相似；除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质（包括沸点的盐酸、硝酸和150℃的硫酸）的腐蚀。 不适用：碱，氢氟酸 |
| 不锈钢涂覆碳化钨 | 适用：耐磨损性能好，可用于纸浆、污水，能抗固体颗粒干扰 |
| 不适用：无机酸、有机酸、氯化物 | |
| 8、纯水流量计的防护等级的选择 | |
| IP65：防尘防喷水型 | 允许水龙头从任何方向对传感器喷水，喷水压力为30KPa，出水量为12.5L/min。距离为3m |
| IP67：防尘防侵水型 | 防短时间侵水，侵水1m的水中约30min后，外壳侵水量不至达到有害程度 |
| IP68：防尘防潜水型 | 传感器长期在水中工作 |
| 口径 | 耐压 |
| DN-10～80 | 4.0MPa |
| DN-100～150 | 1.6MPa |
| DN-200～1000 | 1.0MPa |
| DN-1200～2000 | 0.6MPa |
| DN-2200～3000 | 0.25MPa |
