消防水流量计 返回

原理特点

消防水流量计:超声换能器发射出的超声脉冲,通过传播媒质传播到被测液面,经反射后再通过传声媒质返回到接收换能器。测出超声脉冲从发射到接收在传声媒质中传播的时间.

消防水流量计


原理
1、 消防水流量计原理





超声换能器发射出的超声脉冲,通过传播媒质传播到被测液面,经反射后再通过传声媒质返回到接收换能器。测出超声脉冲从发射到接收在传声媒质中传播的时间,再根据传声媒质中的声边,就可以算得从换能居到液面的距离,从而确定液位。






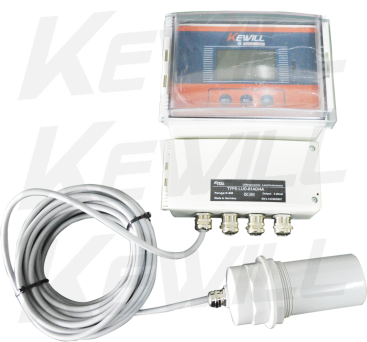

FU90 超声波明渠流量计





2、量水堰槽的测流量原理

流通顺畅的明渠内流量越大,液位越高;流量越小,液位越低。 通过测量水位可以推算出流量。普通明渠内流量与水位之间的对应关系,受渠道的坡降比和表面的糙度影响。 在渠道内安装量水堰槽,产生节流作用,使明渠内的流量与液位有固定的对应关系。

常用的量水堰槽有:巴歇尔槽、 三角堰、 矩形堰等,优选巴歇尔槽。



消防水流量计
特点

●内置多种算法,适合各种标准水堰

●坚固、稳定的超声波传感器适用恶劣工况场合

●中文菜单,操作更方便

●探头更换便捷,备件置换更方便

●盲区可以人工设置,屏蔽探头附近的干扰信号

●换能器内置温度传感器,实时自动温度补偿
应用

在污水排放、水利工程、供水引渠、农田灌溉等很多场合的水路是敞开的渠道而非管道,这些渠道的水流量的测量仪表称为明渠流量计,具体做法是:在明渠的测量点安置一个标准的量水堰槽,在堰槽的固定点安装一台高精度的液位计,根据相应埋槽的水位-流量关系,计算出流量。FU90型就是这样一款高精度的超声波原理的明渠流量计,可以同时显示瞬时流量/累计流量/液位高度。

污水排放、水利工程、供水引渠、农田灌溉等。
技术参数






技术参数

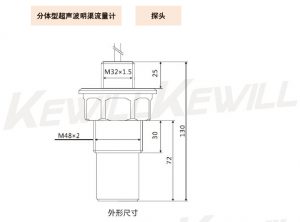

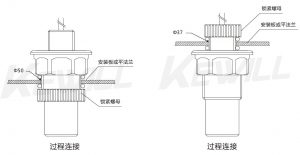

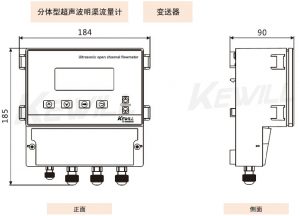

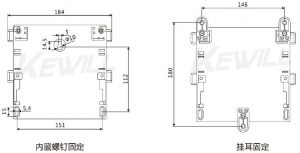

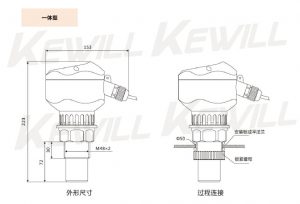

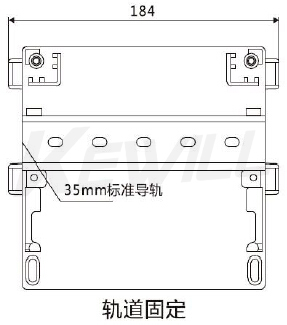

外形尺寸及连接

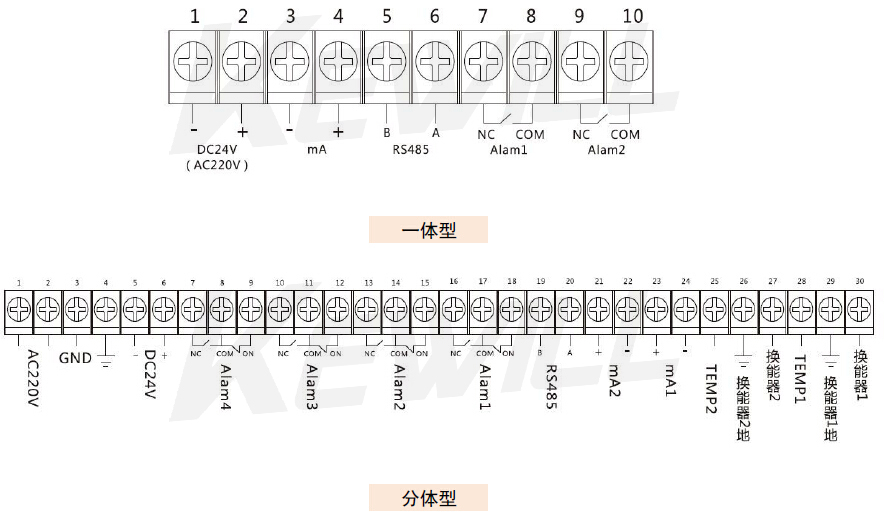

电气相关

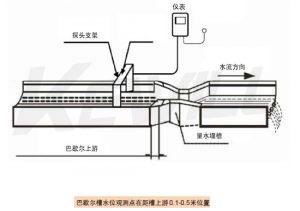

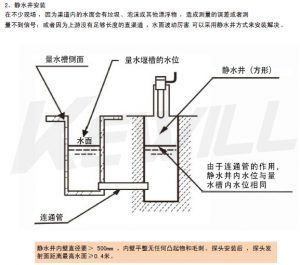

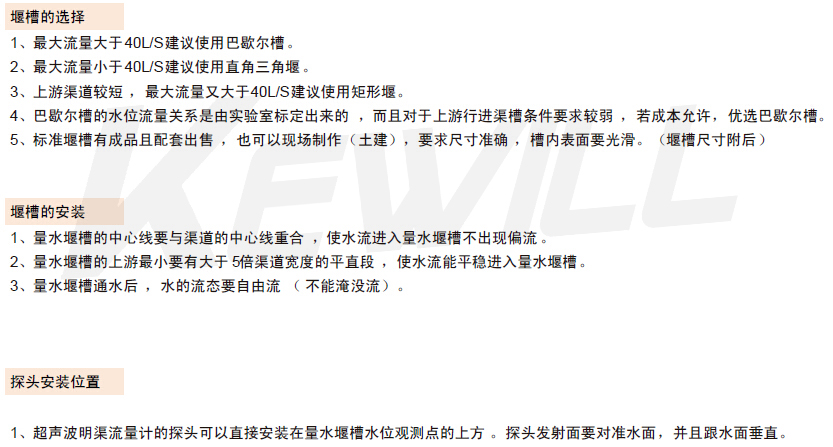

安装设计

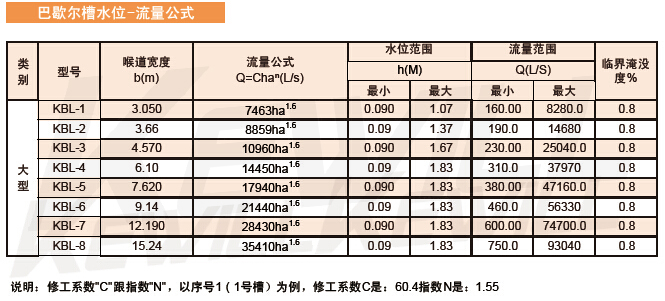

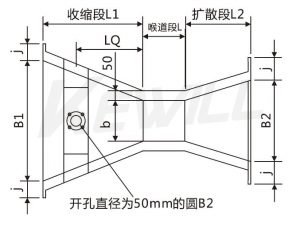

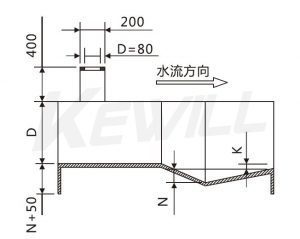

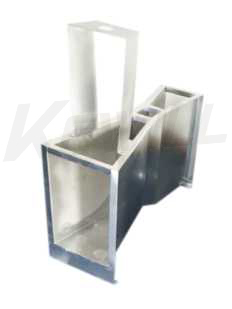

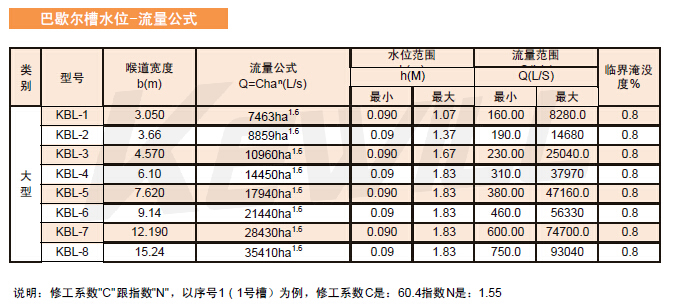

巴歇尔槽




说明 :

材质:玻璃钢 ,PVC或者不锈钢。

1、内尺寸要准确。

2、内表面要光滑、平整。

3、壁厚要大于8mm。

4、探头支架如跨度太大 ,设法增加强度。

5、支架离最高水位距离要大于400mm。

6、j尺寸与在渠道上安装有关 ,根据现场情况确定。




选型表

FU90- 超声波明渠流量计
  测量介质种类
  一体式
  分体式
  分体探头信号线缆长度
  一体式无此配件
  5m
  10m
  定制长度线缆
  输出
  4~20mA输出
  4~20mA输出+2路开关输出(24V,5A继电器信号)
  4~20mA输出+2路开关输出(220V.8A继电器信号)
  供电电源
  DC24V
  AC85~265v
  DC12V,电池组与太阳能板
      (特殊备选项)VARIO
  无特殊配选
  RS485通讯
  RS232通讯
上述选型表不含选型代码,如需选型代码请联系我们或填写阁下的信息
KBS- 巴歇尔槽体(小型)
KBM- 巴歇尔槽体(中型)
KBL- 巴歇尔槽体(大型)
  量程代码
  量程1
  指定量程的代码
上述选型表不含选型代码,如需选型代码请联系我们或填写阁下的信息
