废水流量计
原理

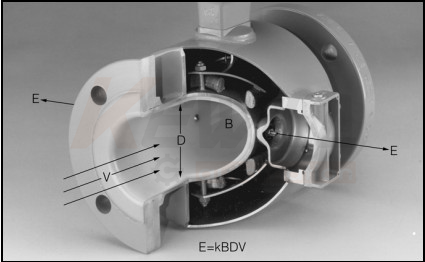

FE30H废水流量计（冷能）测量原理基于法拉第电磁感应定律：导电液体在磁场中切割磁力线运动时，导体中产生感应电势，
感应电势为E:
E=KBVD
式中：K--------仪表常数
式中：B--------磁感应强度
式中：V--------测量管截面内的平均流速
式中：D--------测量管道截面的内径
测量流量时，导电性液体以速度V流过垂直于流量方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的感应电极检出，并通过电缆送至转换器通过其智能化处理，实现流体瞬时流量、积累流量的显示及流量数据与控制系统之间的通讯。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有很高的可靠性。
电磁热量表把电磁流量计和配对温度传感器有机地结合在一起，利用电磁流量计测量流量,结合配对温度传感器（PT1000) ，能计算、累积、存储和显示热交换回路中吸收或释放的热量。FE30H电磁热量表的流量、能量计算单元CPU及采样模块均采用ARM单片机,其内存容量大，可靠性高，热量计算能真正实现焓值计算，达到高准确度。
废水流量计
能量计量原理
FE30H废水流量计是根据流量传感器的流量信号和配对温度传感器检测的供回水温度信号，以及水流经的时间计算并显示该系统所释放或吸收的热量。热量以量计形式显示，单位KWh，分辨力1KWh,最大显示9位。
数学计算模型如下：
式中：
Q-系统释放或吸收的热量，单位为KWh;
qm-流经热量表的水的质量流量，单位为kg/h;
qv-流经热量表的水的体积流量，单位为m3/h
ρ-流经热量表的水的密度，单位为kg/m3;
△h-在热交换系统进口和出口温度下水的焓值差。单位为kJ/kg;
τ-时间，单位为h.

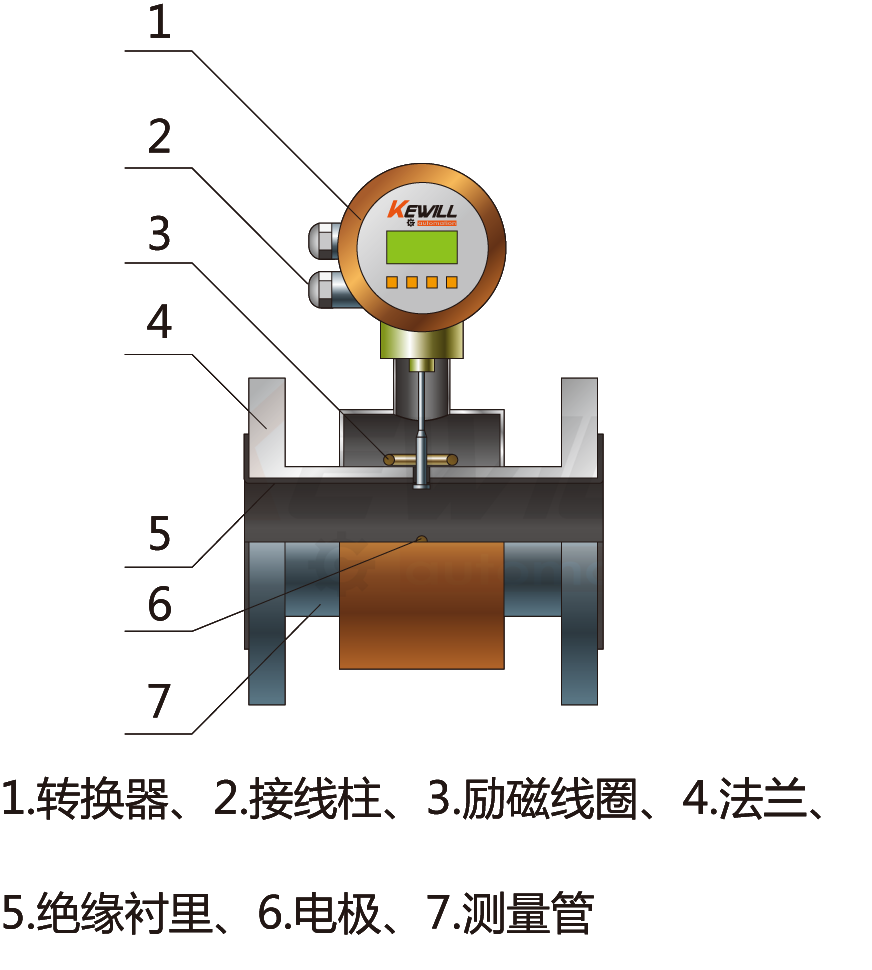

结构外观
FE30H废水流量计
特点…优势
电磁热能计是一种测量体积流量的仪表，测量的结果与流速分布，流量压力，温度，密度，粘度等物理参数无关
测量管内无活动部件，便于维护管理，所以传感器的使用寿命长；无阻流部件，无压力损失
被测液体电导率最低可达5μS/cm，配合各种衬里材料，可适用于测量各种酸、碱介质的流量，精准度较高，通常流量精度为±0.5%
高清晰度背光LCD显示，汉英菜单操作，使用方便，操作简单，易学易懂
转换器性能可靠、精度高、功耗低、零点稳定、参数设定方便、LCD显示，可以显示累计流量、流速、流量百分比等参数
进水方向为双向均可，安装不受限制。 双向测量系统，可测量正向流量，反向流量
全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
超低EMI开关电源，使用电源电压变化范围大，抗EMC好
具有RS485数字通讯信号输出
可匹配空调采暖循环系统普遍较差的水质进行应用
可显示累计热量、累计流量、瞬时流量、流速、供水温度、回水温度等参数。
随水温的变化修正，保证在不同水温下计量准确
多级密码设置功能，防止数据被恶意修改
|
技术参数 |
|
公称通径(mm): |
管道式四氟衬里：DN15～DN800 |
|
管道式橡胶衬里：DN40～DN1200(特殊规格可定制) |
|
温差范围： |
2~75°C |
|
测温范围： |
4~95°C |
|
温度分辨率： |
0.01°C |
|
精确度： |
0.1°C |
|
精度等级： |
1级、2级 |
|
被测介质温度： |
高温橡胶衬里：－20～＋90℃ |
|
聚四氟乙稀衬里：－30～＋100℃ |
|
高温型四氟衬里：－20～＋180℃ |
额定工作压力：
(高压可定制) |
DN15－DN80：≤2.5MPa |
|
DN80－DN150：≤1.6MPa |
|
DN200－DN800：≤1.0MPa |
|
显示单位： |
m³/H、m³/M、m³/S、L/H、L/M、L/S、G/H、G/M、G/S(H=Hour M=Minute S=Second） |
|
流速范围： |
0.3－12m/s |
|
电导率范围： |
被测流体电导率≥5μs/cm |
|
电流输出： |
负载电阻 |
4～20mA：0～750KΩ |
|
供电电源： |
AC 220V&DC 24V |
|
消耗总功率： |
小于20W |
|
连接方式： |
流量计与配管之间可采用法兰、螺纹连接 |
|
环境湿度： |
＜90%r.h（非冷凝） |
|
防护等级： |
IP65（特殊订制IP68） |
|
环境温度： |
-25～+60℃(特殊工况下请咨询工程师) |
|
要求直管段长度： |
上游≥5DN，下游≥3DN |
|
流动方向： |
正，反，净流量 |
|
执行标准： |
DIN EN 1092-1-2002 |
|
销售使用地标准（订货备注） |
|
LVD 2006/95/EC&EMC 2004/108/EC |
|
EN 61326-1：:2006辐射标准（BS EN50081-1) |
|
EN 61326-1：:2006抗干扰标准（BS EN50082-1) |
|
EN 61010-1:2001设备安全要求：一般要求 |
适用介质

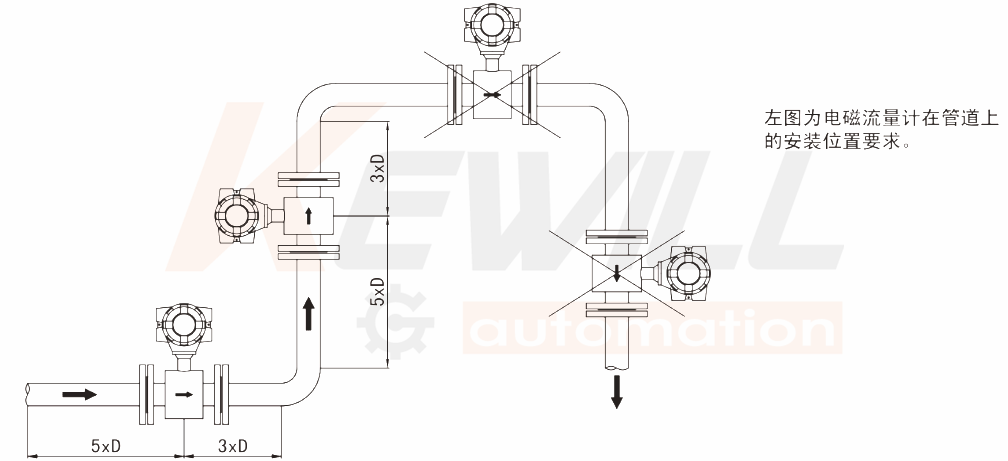

安装图
注： 对于含有固体颗粒的液体或者浆液建议垂直安装，
流向由下至上，这是因为杂质容易在测量管底部产生沉淀，
具体安装参照直管段安装说明
应用
用于中央空调系统冷/热量计量和采暖市场供热计量。
废水流量计
选型
|
电磁热能计的正确选型需要详细了解以下工艺参数： |
|
流体名称、成分、电导率 |
确定是否能用电磁热能计来测量 |
|
流体最高温度、最低温度、腐蚀性、磨损性、是否有负压 |
确定是否能用电磁热能计、选择何种内衬、电极材料 |
|
管道内外径(mm)、常用流量、正常流量、最小流量 |
确定选择何种口径的电磁热能计 |
|
最高操作压力和最底操作压力 |
确定热能计的压力等级 |
|
安装要求 |
确定选择一体型还是分体型结构，分体电缆长度 |
|
安装环境 |
确定热能计的防护等级 |
●实际最高工作压力必须小于电磁热能计的额定工作压力；
●最低工作温度和最高工作温度必须符合流量计量规定的温度要求（详见内衬材料表）；
●从经济性考虑，可以选择适当流速所对应的口径的电磁热能计，相对减少投资（见流量范围表）；
●根据测量目的、功能来合理选择相应的精度等级；
●根据介质的腐蚀性来选择电磁热能计的电极材料；
●根据介质的腐蚀性、磨损性、和温度来选择流量的内衬材料；
●根据安装场合的要求及环境，来合理选择使用一体型电磁热能计还是分体型电磁热能计。
|
2、电磁热能计口径的选择 |
|
公称通径(mm) |
可测流量范围（m³/h） |
公称通径(mm) |
可测流量范围（m³/h） |
|
最小 |
最大 |
常用 |
最小 |
最大 |
常用 |
|
15 |
0.06 |
6.4 |
1.5 |
200 |
11.3 |
1130 |
250 |
|
20 |
0.11 |
11 |
2.5 |
250 |
17.66 |
1766 |
400 |
|
25 |
0.18 |
18 |
3.5 |
300 |
25.43 |
2543 |
600 |
|
32 |
0.29 |
29 |
6 |
350 |
34.62 |
3462 |
750 |
|
40 |
0.45 |
45 |
10 |
400 |
45.22 |
4522 |
900 |
|
50 |
0.71 |
71 |
15 |
450 |
57.23 |
5723 |
1200 |
|
65 |
1.19 |
119 |
25 |
500 |
70.65 |
7065 |
1500 |
|
80 |
1.81 |
181 |
40 |
600 |
101.74 |
10174 |
2500 |
|
100 |
2.83 |
283 |
60 |
700 |
138.47 |
13847 |
4000 |
|
125 |
4.42 |
442 |
100 |
800 |
180.86 |
18086 |
5000 |
|
150 |
6.36 |
636 |
150 |
|
|
???????
|
3、衬里的选择 |
|
材料类型 |
主要性能 |
适用范围 |
|
聚氯丁橡胶 |
耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。 |
<90°C，一般水，污水，泥浆，矿浆 |
|
聚四氟乙烯PTFE |
化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。 |
浓酸、碱等强腐蚀性介质，卫生类介质（聚四氟乙稀衬里：－30～＋100℃；高温型四氟衬里：－20～＋180℃） |
|
4、电极材料的选择 |
|
材质 |
耐腐蚀性能 |
|
316L不锈钢 |
适用：工业用水、生活用水、污水，应用场合广泛。 |
|
哈氏合金HB |
耐沸点下一切浓度的盐酸、硫酸、氢氟酸有机酸等非氧化性酸、碱、非氯化性盐酸。 不适用：硝酸 |
|
哈氏合金HC |
耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水。 不适用：盐酸 |
5.流量计类型的选择
分体型
分体型是电磁热能计较普遍的应用形式。传感器单独接在工艺管道上，转换器安装在相聚数米或百余米的其他地方，中间用电缆相连接。分体型的热能计可以使得转换器远离环境比较恶劣的现场，也便于观测和调整设定的参数。
一体型
一体型是将转换器和传感器组装在一起成为一个整体，连接线在仪表内部，使用比较简便，由于不常用电缆，外界干扰也比较小。一体型的流量计一般用于小口径的仪表，若传感器安装在高处或难于观测的场合，高温或有较大振动的场合，转换器的电子元件较难承受，则不宜使用一体型的电磁热能计。
接地环的选择
(1)接地环的形式分普遍型和保护型，一般使用普遍型，若被测介质是磨损性的，宜使用带颈的保护接地环，以保护进出口端的衬里，延长使用寿命。若口径在200以下的电磁流量计，选用聚四乙烯衬里时，应选用接地环，以保证在与管道连接安装时保护衬里不受损坏。
|
7、电磁热能计的防护等级的选择 |
|
IP65：防尘防喷水型 |
允许水龙头从任何方向对传感器喷水，喷水压力为30KPa，出水量为12.5L/min。距离为3m |
|
IP67：防尘防侵水型 |
防短时间侵水，侵水1m的水中约30min后，外壳侵水量不至达到有害程度 |
|
IP68：防尘防潜水型 |
传感器长期在水中工作 |
(2) 接地环的材质应与被测介质的腐蚀性形适应，但比电极材质的要求低，因为它受到腐蚀后可以更换。接地环通常是不锈钢或Hc合金的。
8.电磁热能计的特殊耐压的选择
传感器的耐压与其内径有关。按产品应用地国家有关标准规定，对于标准型钢管及法兰，其最大耐压如下：
|
口径 |
耐压 |
|
DN-10～80 |
4.0MPa |
|
DN-100～150 |
1.6MPa |
|
DN-200～800 |
1.0MPa |
注：1.如果传感器内流体的压力超过上述最大耐压，就属于加压型，需要特殊定制
2.除了聚四乙烯衬里的传感器以外，其他衬里的传感器都可以工作在管道负压的状态下
尺寸图（法兰型）
法兰型式尺寸
一体式
分体式
FE30H外形尺寸 （法兰型：DN15 to DN50:PN40 ;DN65 to DN200;PN16 ; DN250 to DN800 :PN10 ,其他PN6）
|
尺寸(mm) |
法兰断面之间尺寸 L(mm) |
法兰外径D(mm) |
高度H1(mm) |
高度H2(mm) |
|
PTFE内衬 |
橡胶内衬 |
|
15 |
- |
- |
95 |
277 |
214 |
|
20 |
- |
- |
105 |
284 |
221 |
|
25 |
156 |
- |
115 |
293 |
230 |
|
32 |
156 |
- |
140 |
304 |
241 |
|
40 |
196 |
- |
150 |
317 |
254 |
|
50 |
196 |
- |
165 |
331 |
268 |
|
65 |
200 |
200 |
185 |
348 |
285 |
|
80 |
200 |
200 |
200 |
363 |
300 |
|
100 |
250 |
250 |
220 |
382 |
319 |
|
125 |
250 |
250 |
250 |
414 |
351 |
|
150 |
300 |
300 |
285 |
445 |
382 |
|
200 |
350 |
350 |
340 |
506 |
443 |
|
250 |
400 |
400 |
395 |
559 |
496 |
|
300 |
500 |
500 |
445 |
609 |
546 |
|
350 |
500 |
500 |
505 |
645 |
582 |
|
400 |
600 |
600 |
565 |
698 |
635 |
|
450 |
600 |
600 |
615 |
748 |
685 |
|
500 |
600 |
600 |
670 |
803 |
740 |
|
600 |
600 |
600 |
780 |
910 |
847 |
|
700 |
700 |
700 |
895 |
1046 |
983 |
|
800 |
800 |
800 |
1010 |
1154 |
1091 |

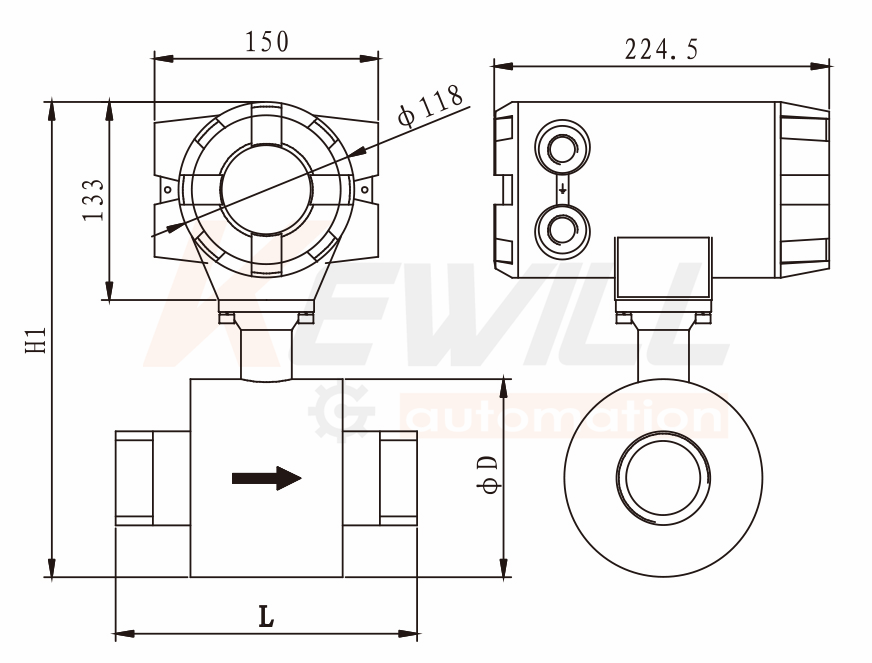

螺纹连接型尺寸图
|
尺寸(mm) |
表体端面尺寸 |
外径D |
H1(mm) |
螺纹规格 |
|
L(mm) |
|
15 |
160 |
89 |
272 |
G1 |
|
20 |
160 |
89 |
272 |
G1 |
|
25 |
160 |
89 |
272 |
G1-1/4 |
|
32 |
160 |
89 |
272 |
G1-1/2 |
|
40 |
160 |
102 |
285 |
G2 |
|
50 |
190 |
108 |
291 |
G2-1/2 |
FE30H安装要求

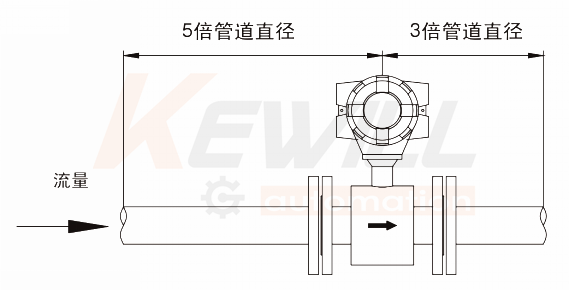

传感器上下游直管段的要求：
为了在不同的应用条件下确保说明书所表述的精度，安装传感器时应从电极面上游安装五倍管径的直管段，下游安装三倍管径的直管段，见下图所示。这种安装可以充分排出由于弯管、阀门或缩颈引起的干扰。当流量计前后的直管段不能满足要求时，性能指标会有一定偏差。

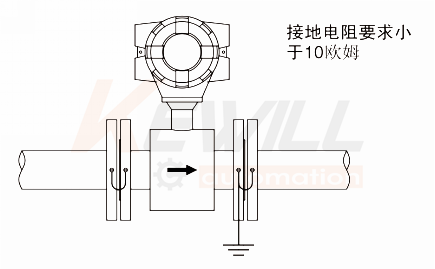

传感器接地要求：
在电磁热能计传感器于被测介质之间必须有一个可靠的接地路径。接地的方式可以选择接地电极，接地环和管道接地等三种方式。详见选型表。
选型表
|
FE30H- |
电磁热能计（冷能计） |
|
|
变送器安装类型 |
|
|
一体就地显示设定型 |
|
|
分体远传显示设定型（方形） |
|
|
通径 |
|
|
15 to 800mm（如管径DN15及表述为15） |
|
|
安装方式 |
|
|
法兰型 （DN15 to DN800) |
|
|
螺纹型 （DN15 to DN50) |
|
|
电极材料 |
|
|
电极材料不锈钢1.4435(316L) |
|
|
电极材料哈氏合金HC |
|
|
电极材料哈氏合金HB |
|
|
外壳与法兰材质 |
|
|
主体材质：碳钢 |
|
|
主体材质：不锈钢1.4301(304) |
|
|
主体材质：不锈钢1.4435(316L) |
|
|
输出方式 |
|
|
无输出 |
|
|
4 to 20mA+脉冲 |
|
|
内衬材料 |
|
|
内衬材料PTFE（聚四氟乙烯） |
|
|
内衬材料PUR（聚氯丁橡胶） |
|
|
供电方式 |
|
|
AC 85V to 265V |
|
|
DC 24V |
|
|
精度等级 |
|
|
1% |
|
|
2% |
|
|
(选配附件）接地方式 |
|
|
无接地环 |
|
|
不锈钢1.4435(316L)接地环 |
|
|
钛合金接地环 |
|
FE30H- |
|
|
|
|
|
|
|
|
|
|
←选型示例 |
|
过程连接耐压等级 |
/D6 |
EN 1092-1(DIN) PN6 |
|
/D10 |
EN 1092-1(DIN) PN10 |
|
/D16 |
EN 1092-1(DIN) PN16 |
|
/D25 |
EN 1092-1(DIN) PN25 |
|
/D40 |
EN 1092-1(DIN) PN40 |
|
/D63 |
EN 1092-1(DIN) PN63 |
|
/D100 |
EN 1092-1(DIN) PN100 |
|
/D250 |
EN 1092-1(DIN) PN250 |
|
/P |
产品应用地特殊标准 |
|
备选项： 接口标准&通讯方式 |
/2 |
通讯：RS485 |
