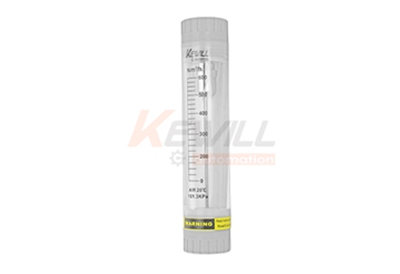

FF20管道浮子式流量计
原理，结构
流量计的浮子根据变面积原理运行，在圆锥型计量管内浮动
特点
刻度显示单位可定制 GPM; L/M; Nm³/h
应用
气液两用型,工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调。
技术参数
| 量程范围： | 详见参数表 | ||||||||||||
| 精确度： | ±4%总量程 | ||||||||||||
| 耐压： | ≤6bar | ||||||||||||
| 平均压力损失： | 0.3bar(在25L/min) | ||||||||||||
| 介质温度： | 0~60℃ | ||||||||||||
| 材质 | |||||||||||||
| 管道: | 有机玻璃 | ||||||||||||
| 浮子: | 316L不锈钢 SUS1.4310 | ||||||||||||
| 密封: | viton橡胶 | ||||||||||||
| 接头: | ABS塑料 | ||||||||||||

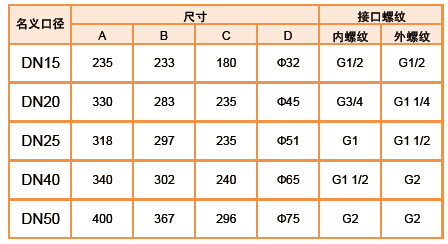

尺寸图

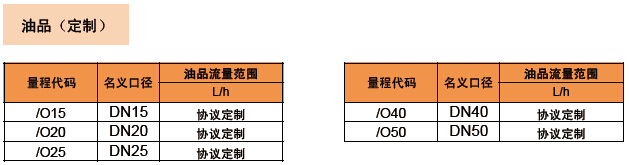

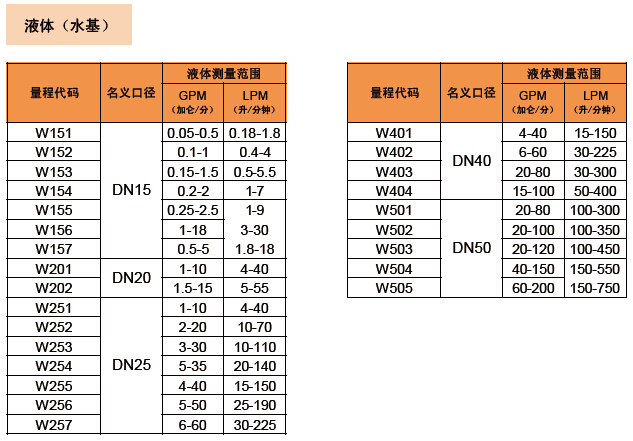

参数表与型号表
适用介质
油品需按实际介质定制标定
安装
浮子流量计可应用于垂直管路系统中，垂直角度0°时精度示值最高，安装条件不允许时，倾斜角度应≤5°以内。被测流体流动为脉动流，造成浮子波动不能正常测量时，流量计上游应设置适当尺寸的缓冲器以消除脉动。有必要的清洗管路的需要和检修需要时，初次安装应考虑旁路管优先。
选型表
| FF20- | 管道浮子式流量计 | ||||
| 适用管径 | |||||
| 名义口径DN15 | |||||
| 名义口径DN20 | |||||
| 名义口径DN25 | |||||
| 名义口径DN32 | |||||
| 名义口径DN32 | |||||
| 连接方式 | |||||
| 内螺纹 | |||||
| 外螺纹 | |||||
| 介质种类 | |||||
| 水基介质 | |||||
| 空气 | |||||
| 定制类油品 | |||||
| 显示量程区间 | |||||
| 详见量程代码表 | |||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | |||||
