原理特点
机测量液体显示器，马达转子的转动与流速成一个比例关系，转子的快慢清晰可见，由母螺纹接头G1/4~G11/2铜、不锈钢此可以衡量流量的大小。铜合金或不锈钢316L结构。
FWR系列流量显示器（转子）
●机测量液体显示器，马达转子的转动与流速成一个比例关系，转子的快慢清晰可见，由 母螺纹接头G1/4~G1 1/2铜、不锈钢此可以衡量流量的大小。铜合金或不锈钢316L结构。
●玻璃内表面可清洗机械结构
●360度无死区可视
●耐压：16bar
●介质温度：max.100℃
●平均压力损失：Qmax 时0.25bar

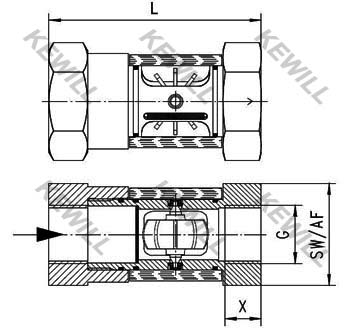

| G | 型 号 | 最大流量 | 转动最小流量L/min | L | SW | H | 重量 | |||||||||||||||||
| mm | L/min(水) | 水 | 40 mm²/s | 41-150 mm²/s | mm | mm | mm | kg | ||||||||||||||||
| 黄铜 | G1/4 | FWR-008GM | 4 | 0.4 | 2.0 | 3.0 | 72 | 36 | 9 | 0.35 | ||||||||||||||
| G3/8 | FWR-010GM | 8 | 0.6 | 2.0 | 3.0 | 72 | 36 | 9 | 0.35 | |||||||||||||||
| G1/2 | FWR-015GM | 12 | 1.0 | 3.0 | 3.5 | 86 | 46 | 13 | 0.65 | |||||||||||||||
| G3/4 | FWR-020GM | 25 | 1.0 | 3.0 | 3.5 | 94 | 46 | 16 | 0.65 | |||||||||||||||
| G1 | FWR-025GM | 40 | 1.6 | 3.0 | 3.5 | 104 | 46 | 16 | 0.65 | |||||||||||||||
| G1 1/4 | FWR-032GM | 90 | 8.0 | 4.0 | 5.0 | 120 | 65 | 19 | 1.6 | |||||||||||||||
| G1 1/2 | FWR-040GM | 100 | 8.0 | 5.0 | 5.0 | 130 | 65 | 20 | 1.7 | |||||||||||||||
| 不锈钢 | G1/4 | FWR-008GK | 4 | 0.4 | 2.0 | 3.0 | 72 | 72 | 72 | 0.35 | ||||||||||||||
| G3/8 | FWR-010GK | 8 | 0.6 | 2.0 | 3.0 | 72 | 72 | 72 | 0.35 | |||||||||||||||
| G1/2 | FWR-015GK | 12 | 1.0 | 3.0 | 3.5 | 86 | 86 | 86 | 0.65 | |||||||||||||||
| G3/4 | FWR-020GK | 25 | 1.0 | 3.0 | 3.5 | 94 | 94 | 94 | 0.65 | |||||||||||||||
| G1 | FWR-025GK | 40 | 1.6 | 3.0 | 3.5 | 104 | 104 | 104 | 0.65 | |||||||||||||||
| G1 1/4 | FWR-032GK | 90 | 8.0 | 4.0 | 5.0 | 120 | 120 | 120 | 1.6 | |||||||||||||||
| G1 1/2 | FWR-040GK | 100 | 8.0 | 5.0 | 5.0 | 130 | 130 | 130 | 1.7 | |||||||||||||||
| FWR-…GM | FWR-…GK | |||||||
| 外壳 | 青铜 MS58 | 不锈钢 1.4305 | ||||||
| 马达转子 | POM（红） | POM（红） | ||||||
| 视窗管 | 玻璃 | 玻璃 | ||||||
| 清洁装置 | 聚烯材料 | 聚烯材料 | ||||||
| 密封 | NBR | NBR |
| FWR- | 流量显示器 | |||||||
| 适用管径 | ||||||||
| 名义口径DN8~G1/4 | ||||||||
| 名义口径DN10~G3/8 | ||||||||
| 名义口径DN15~G1/2 | ||||||||
| 名义口径DN20~G3/4 | ||||||||
| 名义口径DN25~G1 | ||||||||
| 名义口径DN32~G1 1/4 | ||||||||
| 名义口径DN40~G1 1/2 | ||||||||
| 连接方式 | ||||||||
| 内螺纹接口 | ||||||||
| 材质选择 | ||||||||
| 青铜MS58 | ||||||||
| 不锈钢1.4435（316L） | ||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | ||||||||
