FB35挡片式流量开关 返回

原理特点

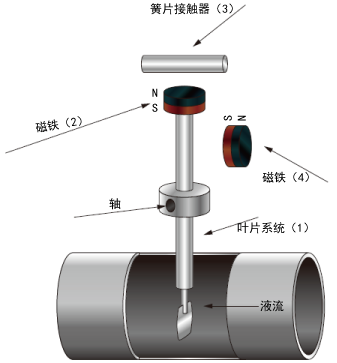

流量开关包含一个叶片系统(1)在它的另一端连接着一个永久磁铁(2)在这个磁铁的上边是一个簧片接触器(3),这一部分置于液体的外部。另外还有一个磁铁(4)它的磁极与前一个磁体相同,

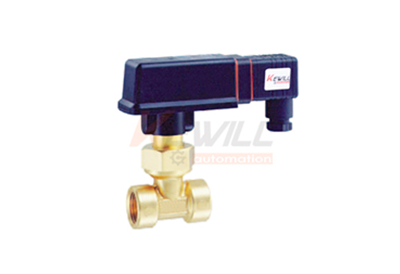

FB35挡片式流量开关

原理,结构

流量开关包含一个叶片系统(1)在它的另一端连接着一个永久磁铁(2)在这个磁铁的上边是一个簧片接触器(3),这一部分置于液体的外部。另外还有一个磁铁(4)它的磁极与前一个磁体相同,产生一定的力将开关复位到无流量的位置。当液体冲向挡片时,挡片摆动,改变磁铁(2)与簧片接触器(3)的相对位置,激发了接触器,一旦液流被中断,叶片回到起始位置,又一次激发接触器。两磁铁的相互排斥了磁铁复位所需要的力。改用磁力来替代一般的弹簧部件,这样来达到稳定耐久使用以及对压力峰值不再敏感。

主要特点

●低压力降 开关点可测

●即时响应 耐压250bar

●开与关仅取决于流量,与温度或压力无关

●簧片接触器作为感应元件是由两个磁片构成,放置于充满惰性气体的玻璃管中,该方法消除了接点燃烧产生的损耗。

●开关点可测

●耐压250bar

可选功能 特殊的设定点

插头内带LED,显示流量情况

耐压250bar可选

高开关性能的簧片接触器功能有流量时簧片闭合,流量被中断时簧片打开,这些设置客户可根据实际需求改变,也可以现场在流量内设定开关点。





可选功能

特殊的设定点

插头内带LED,显示流量情况

耐压250bar可选

高开关性能的簧片接触器

功能

有流量时簧片闭合,流量被中断时簧片打开,这些设置客户可根据实际需求改变,也可以现场在流量内设定开关点。

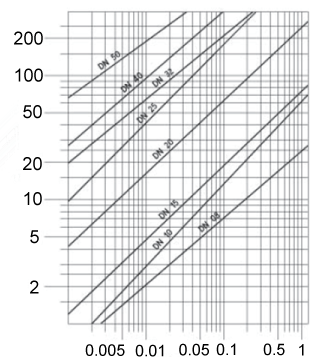

压力降bar

技术参数

波纹管寿命: 100,000,000次
重复性: ±2.5%总量程
迟滞: 视开关点而定,最小0.5L/Min
接线方式: 端子接线
耐压: 16bar(250bar可选)
介质温度: 0…90℃(-30…50℃)
环境温度: -25…80℃
最大开关电流: 1A
最大开关电压: 230VAC,48VD
最大容量: 26VA,20W
防护等级: IP57
材质:
主体: 电器主体: 塑料NORYL PPO GFN3
过程连接: 青铜金/不锈钢1.4301(304)
  /不锈钢1.4435(316L)
连接杆: 青铜金/不锈钢1.4301(304)
  /不锈钢1.4435(316L)
挡片: 316L不锈钢/塑料
过程管接头: 青铜合金
不锈钢1.4301(304)/不锈钢1.4435(316L)
铜焊接接头
PVC粘合接头

FB35-F在线安装系列示意图





参数表

型号 type 安装管径 螺纹规格 可调范围 最大通过流量 尺寸
d1 螺纹尺寸
DN L/min(渐增流量) L/min(渐减流量) L/min
FB35-F08(M) 8 G1/4 2.1…2.7 1.8…2.4 45 11 27 27
FB35-F010(M) 10 G3/8 2.5…3.2 2.2…2.9 60 11 19 27
FB35-F15(M) 15 G1/2 3.4…4.2 3…3.8 67 11 19 27
FB35-F20(M) 20 G3/4 7.0…9.1 6.4…8.2 120 15 27 32
FB35-F25(M) 25 G1 13.5…17 12…15.5 195 15 32 41
FB35-F32(M) 32 G1-1/4 15.5…2.5 14.5…19 240 15 46 46
FB35-F40(M) 40 G1-1/2 26.5…34.5 25.5…32.5 400 15 55 55
FB35-F50(M) 50 G2 39.5…51 39…5. 400 15 70 70

备注:()括号内为材质选项

M 黄铜材质

P 塑料材质

K1 不锈钢1.4301(304)

K2 不锈钢1.435(316L)

FB35-M插入式 尺寸图





FB35-M插入式安装 选项与参数表

型号 type 螺纹规格 插入管径 可调范围 最大通过流量 插入深度L3
m³/h(渐增流量) m³/h(渐减流量) m³/h mm
FB35-M1(M) G1/2 DN50 1.9…2.7 1.8…2.6 30 51±1
DN80 5.0…8.0 4.9…7.9 80
DN100 8.3..12.5 8.2…12.4 150
DN150 17.5…25 17.4…24.9 200
FB35-M2(M) DN100 5.7…6.3 5.6…6.2 100 111±1
DN150 11…13 10.9…12.9 150
DN200 25…27 24.9…26.9 200
FB35-M3(M) 焊接头 DN50 3.8…4.9 3.7…4.8 30 24±1
DN80 9…14.3 8.9…14.2 100
DN100 13…18.8 12.7…18.4 150
DN150 33…46 32.9…45.9 200

备注:()括号内为材质选项

M 黄铜材质

P 塑料材质

K1 不锈钢1.4301(304)

K2 不锈钢1.435(316L)
