在线法兰式安装，机械式流量开关，用于液体或气体介质。坚固的塑料，铝或不锈钢外壳可选。介质推动柱塞弹簧至设定位置即可通过磁场作用于干簧管输出无源通断信号。

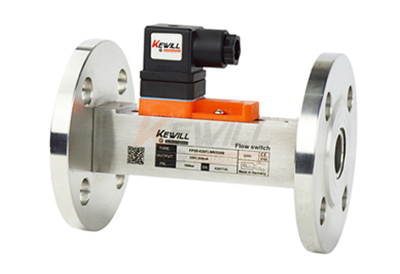

FP58法兰型柱塞式流量开关
流量产品 IP65&FP58法兰型柱塞式流量开关 IP67
原理，结构
在线法兰式安装，机械式流量开关，用于液体或气体介质。坚固的塑料，铝或不锈钢外壳可选。介质推动柱塞弹簧至设定位置即可通过磁场作用于干簧管输出无源通断信号。
特点
极小的压力损失，良好的重复性,抗污能力。机械部分与电子部分完全隔离，带有开关设定刻度表 易设定。用户无须在现场设定，LED显示开关动作状态。大开关容量，多种材质和耐压等级选择。
应用
气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调。
性能概述
流量开关，适用介质：水、乙二醇溶液、油基液体、空气。最大工作压力16bar.介质温度-10…160℃。电源：DC24V AC220V AC380V。保护级别IP65.适用管径DN15～DN32（特殊管径可约定）,材质可选:304不锈钢、316L不锈钢，流量报警设定值0.1L～70L/min。
参数表
| 型号 | 最大流量 | 可变量程(*) | DN | L | H | B | B | X | ||||||||||||||
| L/min(水) | L/min(水) | mm | mm | mm | （10bar）mm | （16bar）mm | mm | |||||||||||||||
| FP58-010…A(k)008… | 60 | 0.6(0.1)..8(7) | 10 | 93 | 61 | 50 | 90 | 14 | ||||||||||||||
| FP58-015…A(k)008… | 60 | 0.6(0.1)..8(7) | 15 | 93 | 61 | 59 | 95 | 14 | ||||||||||||||
| FP58-020…Ak008… | 60 | 0.6(0.1)..8(7) | 20 | 105 | 65 | 105 | 105 | 16 | ||||||||||||||
| FP58-025…Ak008… | 60 | 0.6(0.1)..8(7) | 25 | 105 | 67 | 115 | 115 | 16 | ||||||||||||||
| FP58-010…Ak015… | 60 | 1(0.5)…15(13) | 10 | 93 | 61 | 50 | 90 | 14 | ||||||||||||||
| FP58-015…Ak015… | 60 | 1(0.5)…15(13) | 15 | 93 | 61 | 59 | 95 | 14 | ||||||||||||||
| FP58-020…Ak015… | 60 | 1(0.5)…15(13) | 20 | 105 | 65 | 105 | 105 | 16 | ||||||||||||||
| FP58-025…Ak015… | 60 | 1(0.5)…15(13) | 25 | 105 | 67 | 115 | 115 | 16 | ||||||||||||||
| FP58-015…Ak028… | 60 | 2(0.8)…28(25) | 15 | 93 | 61 | 59 | 95 | 14 | ||||||||||||||
| FP58-020…Ak028… | 80 | 2(0.8)…28(25) | 20 | 105 | 65 | 105 | 105 | 16 | ||||||||||||||
| FP58-025…Ak028… | 80 | 2(0.8)…28(25) | 25 | 105 | 67 | 115 | 115 | 16 | ||||||||||||||
| FP58-020…k070… | 120 | 27(21)…70(66) | 20 | 105 | 65 | 105 | 105 | 16 | ||||||||||||||
| FP58-025…Ak070… | 120 | 27(21)…70(66) | 25 | 105 | 67 | 115 | 115 | 16 | ||||||||||||||
| FP58-032…Ak… | 150 | 0.6(0.1)..70(66) | 32 | 150 | 67 | 140 | 140 | 18 | ||||||||||||||
注:1.以上括号内参数为复位点，括号外为动作点。如果下限报警（监测流量过小）参考复位点参数。上限报警（监测流量过大）参考动作点参数。
2.以上参数是将开关垂直安装于水平管路,以20℃水为介质测试得出的.
3.上表压力为316L不锈钢材质下耐压等级.
技术参数
| 设定范围： | 详见参数表 | 平均压力损失： | 0.25bar(在25L/min) | ||||||||
| 精确度： | ±2.5%总量程 | 回差： | 和开关值有关，最小0.5L/min | ||||||||
| 迟滞： | 视开关点而定，最小0.5L/Min | 介质温度： | 最大160℃ | ||||||||
| 开关设定刻： | 介质为水,温度20℃,水平安装状态进行标定的安装位置,介质和温度变化会对开关值略有影响。 | 外壳材质： | 不锈钢1.4301(304) &不锈钢1.4435(316L) | ||||||||
| LED显示： | 交流直流配电均有LED显示开关状态。 | 柱塞材质： | POM工程塑料&不锈钢1.4435(316L) | ||||||||
| 接线方式： | 赫斯曼接头(DIN43650) | 弹簧材质： | 316L不锈钢 SUS1.4310 | ||||||||
| 输出： | 无源干簧开关，容量 24VDC / 250VAC ，1.5A（3A特殊定制） | 磁体材质： | 钡 | ||||||||
| 耐压： | 10bar&16bar,高压定制型另约定 | 防护等级： | IP65&IP67 | ||||||||
尺寸图
适用介质

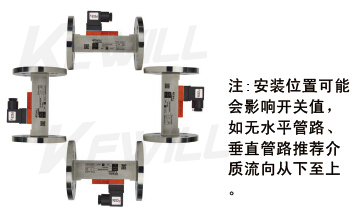

安装

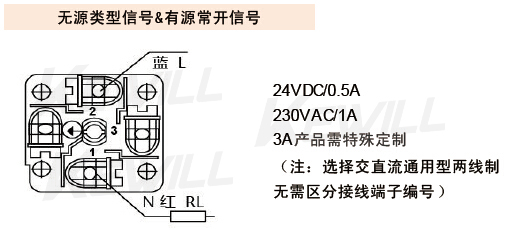

接线图
选型表
| FP58- | 法兰型流量开关 | |||||||
| 适用管径 | ||||||||
| 法兰接口 DN10 名义口径DN10 | ||||||||
| 法兰接口 DN15 名义口径DN15 | ||||||||
| 法兰接口 DN20 名义口径DN20 | ||||||||
| 法兰接口 DN25 名义口径DN25 | ||||||||
| 法兰接口 DN32 名义口径DN32 | ||||||||
| 适用管径特殊约定 | ||||||||
| 连接方式 | ||||||||
| 法兰连接式 | ||||||||
| 信号类型 | ||||||||
| 24V±20%DC,0.5A,26W;有源触点信号 ;常开信号、量程范围可调 | ||||||||
| 24V±20%DC,0.5A,26W;无源触点信号 ;常开信号、量程范围可调(无LED指示灯) | ||||||||
| 24V±20%DC,0.5A,26W;无源触点信号 ;常闭信号单点设定(无LED指示灯) | ||||||||
| 24V±20%DC,0.5A,26W;有源供电常开+常闭输出、量程范围内可调（赫斯曼密封处理,飞线引出方式,线缆长度需备注） | ||||||||
| 230V±15%AC,1A,48W;无源触点信号 常开信号、量程范围内可调(无LED指示灯) | ||||||||
| 230V±15%AC,1A,48W;无源触点信号 常闭信号单点设定(无LED指示灯) | ||||||||
| 380V±15%AC ;无源触点信号 常开信号单点设定(无LED指示灯) | ||||||||
| 380V±15%AC;无源触点信号 常闭信号单点设定(无LED指示灯) | ||||||||
| 交直流通用型;无源触点信号 常开信号、量程范围内可调(无LED指示灯) | ||||||||
| 交直流通用型;无源触点信号 常闭信号单点设定(无LED指示灯) | ||||||||
| 无输出单元仅做瞬时流量趋势指示用 | ||||||||
| 材质描述 | ||||||||
| 不锈钢1.4301(304) 过液本体 | ||||||||
| 不锈钢1.4435(304) 过液本体 | ||||||||
| 报警设定 | ||||||||
| 正常流量小于等于5L (特定客户备选项) | ||||||||
| 设定范围：0.6…8L/min （下线报警0.1…7L/min） | ||||||||
| 设定范围：1…15L/min | ||||||||
| 设定范围：2…28L/min | ||||||||
| 设定范围：27…70L/min | ||||||||
| 电气连接方式 | ||||||||
| 赫斯曼端子接头(DIN43650) | ||||||||
| (特殊备选项)VARIO | ||||||||
| 输出两路开关量报警点 | ||||||||
| 瞬时流量趋势指示用(特殊备选项) | ||||||||
| IP67 (特殊备选项) | ||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | ||||||||
