原理特点
在线式安装，机械式流量开关，用于液体或气体介质。坚固的塑料，铝或不锈钢外壳可选。介质推动柱塞弹簧至设定位置即可通过磁场作用于干簧管输出无源通断信号，并提供瞬时流量

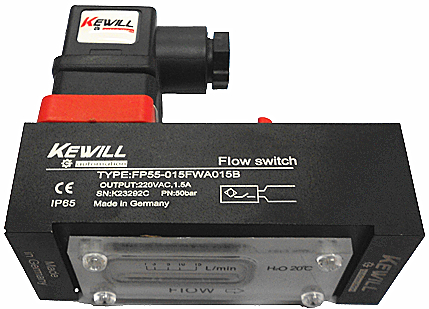

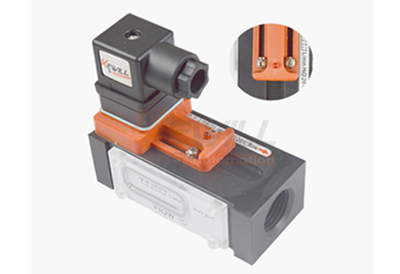

FP57双螺栓可视柱塞式流量开关
在线式安装，机械式流量开关，用于液体或气体介质。坚固的塑料，铝或不锈钢外壳可选。介质推动柱塞弹簧至设定位置即可通过磁场作用于干簧管输出无源通断信号，并提供瞬时流量趋势指示。
传感器部件双螺栓固定，使得该开关可应用于高频率震动的工况环境。
气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调
| 设定范围： | 详见参数表 | 外壳: POM工程塑料 | |
| 精确度： | ±2.5%总量程 | 柱塞: POM工程塑料 | |
| 迟滞： | 视开关点而定，最小0.5L/Min | 弹簧: 316L不锈钢 SUS1.4310 | |
| 开关设定刻度： | 介质为水，温度20℃，水平安装状态进行标定的安装位置，介质和温度变化会对开关值略有影响 | 密封：NBR | |
| LED灯指示： | 有源DC24V均提供LED显示开关状态 | FP57…FP材质： | 磁体: 钡 |
| 流量显示： | 可现场显示当前瞬时流量趋势。 | 外壳: 阳极氧化铝 | |
| 接线方式： | 赫斯曼接头(DIN43650) | 柱塞: POM工程塑料 | |
| 输出： | 无源干簧开关，容量 24VDC / 230VAC | 弹簧: 316L不锈钢 SUS1.4310 | |
| 0.5A（3A特殊定制） | 密封：NBR | ||
| 耐压： | 15bar(POM塑料) 50bar(铝型) | FP57…FA材质： | 磁体: 钡 |
| 50bar(青铜合金) 100bar(不锈钢) | 外壳: 316L不锈钢 | ||
| 定制型200bar（可选） | 柱塞: POM工程塑料 | ||
| 平均压力损失： | 0.25bar(在25L/min) | 弹簧: 316L不锈钢 SUS1.4310 | |
| 介质温度： | 最大90℃ | 密封：NBR | |
| 防护等级： | IP65 | FP57…FK2材质： | 磁体: 钡 |
| 外壳: 青铜合金 UNI EN 12165 | |||
| 柱塞: POM工程塑料 | |||
| 弹簧: 316L不锈钢 SUS1.4310 | |||
| 密封：NBR | |||
| FP57…FB材质： | 磁体: 钡 |
| 型 号 | 最大流量 | 可变量程 | G | L | H | B | X | 重量 | |||||||||||||
| L/min(水) | L/min(水) | mm | mm | mm | mm | mm | kg | ||||||||||||||
| FP57-008…A(k)008… | 60 | 0.6(0.1)..8(7) | G1/4 | 93 | 61 | 30 | 12 | 0.22(0.53) | |||||||||||||
| FP57-010…A(k)008… | 0.6(0.1)..8(7) | G3/8 | 61 | 30 | 15 | 0.20(0.51) | |||||||||||||||
| FP57-015…A(k)008… | 0.6(0.1)..8(7) | G1/2 | 61 | 30 | 15 | 0.18(0.48) | |||||||||||||||
| FP57-020…A(k)008… | 0.6(0.1)..8(7) | G3/4 | 105 | 65 | 35 | 15 | 0.23(0.65) | ||||||||||||||
| FP57-025…A(k)008… | 0.6(0.1)..8(7) | G1 | 67 | 40 | 15 | 0.32(0.82) | |||||||||||||||
| FP57-008…A(k)015… | 1(0.5)…15(13) | G1/4 | 93 | 61 | 30 | 12 | 0.22(0.53) | ||||||||||||||
| FP57-010…A(k)015… | 1(0.5)…15(13) | G3/8 | 61 | 30 | 15 | 0.20(0.51) | |||||||||||||||
| FP57-015…A(k)015… | 1(0.5)…15(13) | G1/2 | 61 | 30 | 15 | 0.18(0.48) | |||||||||||||||
| FP57-020…A(k)015… | 1(0.5)…15(13) | G3/4 | 105 | 65 | 35 | 15 | 0.23(0.65) | ||||||||||||||
| FP57-025…A(k)015… | 1(0.5)…15(13) | G1 | 105 | 67 | 40 | 15 | 0.32(0.82) | ||||||||||||||
| FP57-015…A(k)028… | 2(0.8)…28(25) | G1/2 | 93 | 61 | 30 | 15 | 0.18(0.48) | ||||||||||||||
| FP57-020…A(k)028… | 80 | 2(0.8)…28(25) | G3/4 | 105 | 65 | 35 | 15 | 0.23(0.65) | |||||||||||||
| FP57-025…A(k)028… | 2(0.8)…28(25) | G1 | 67 | 40 | 15 | 0.32(0.82) | |||||||||||||||
| FP57-020…A(k)070… | 120 | 27(21)…70(66) | G3/4 | 65 | 35 | 15 | 0.23(0.65) | ||||||||||||||
| FP57-025…A(k)070… | 27(21)…70(66) | G1 | 67 | 40 | 15 | 0.32(0.82) | |||||||||||||||
| FP57-032…A(k)… | 150 | 0.6(0.1)..70(66) | G1 1/4 | 150 | 67 | 50 | 15 | 0.52(1.02) | |||||||||||||
注:1.(*)括号内参数为复位点，括号外为动作点。如果下限报警(监测流量过小)参考复位点参数。上限报警(监测流量过
大)参考动作点参数。
2.以上参数是将开关安装于水平管路,以20℃水为介质测试得出的。
适用介质

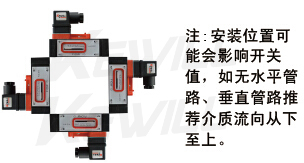

安装图

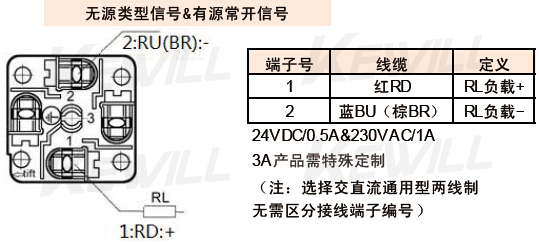

接线图
| FP57- | 双螺栓可视柱塞式流量开关 | ||||||||
| 适用管径 | |||||||||
| 螺纹接口 G1/4 名义口径DN8 | 螺纹接口 G3/4 名义口径DN20 | ||||||||
| 螺纹接口 G3/8 名义口径DN10 | 螺纹接口 G1 名义口径DN25 | ||||||||
| 螺纹接口 G1/2 名义口径DN15 | 螺纹接口 G1 1/4 名义口径DN32 | ||||||||
| 连接方式 | |||||||||
| 内螺纹（母接头） | |||||||||
| 外螺纹 (公接头） | |||||||||
| 软管快速接头（订货时需备注软管内径） | |||||||||
| 信号类型 | |||||||||
| 24V±20%DC,0.5A,26W;有源触点信号 ;常开信号、量程范围可调 | |||||||||
| 24V±20%DC,0.5A,26W;无源触点信号 ;常开信号、量程范围可调(无LED指示灯) | |||||||||
| 24V±20%DC,0.5A,26W;无源触点信号 ;常闭信号单点设定(无LED指示灯) | |||||||||
| 24V±20%DC,0.5A,26W;有源供电常开+常闭输出、量程范围内可调（赫斯曼密封处理,飞线引出方式,线缆长度需备注） | |||||||||
| 230V±15%AC,1A,48W;无源触点信号 常开信号、量程范围内可调(无LED指示灯) | |||||||||
| 230V±15%AC,1A,48W;无源触点信号 常闭信号单点设定(无LED指示灯) | |||||||||
| 380V±15%AC ;无源触点信号 常开信号单点设定(无LED指示灯) | |||||||||
| 380V±15%AC;无源触点信号 常闭信号单点设定(无LED指示灯) | |||||||||
| 交直流通用型;无源触点信号 常开信号、量程范围内可调(无LED指示灯) | |||||||||
| 交直流通用型;无源触点信号 常闭信号单点设定(无LED指示灯) | |||||||||
| 无输出单元仅做瞬时流量趋势指示用 | |||||||||
| 接液本体材质描述 | |||||||||
| POM加强塑料 过液本体 | |||||||||
| 阳极氧化铝 过液本体 | |||||||||
| 青铜合金结构 过液本体 | |||||||||
| 不锈钢1.4301(304) 过液本体 | |||||||||
| 不锈钢1.4435(316L) 过液本体 | |||||||||
| 报警设定区间 | |||||||||
| 正常流量小于等于5L（特定客户备选项） | |||||||||
| 设定范围：0.6…8L/min（下线报警0.1…7L/min） | |||||||||
| 设定范围：1…15L/min | |||||||||
| 设定范围：2…28L/min | |||||||||
| 设定范围：27…70L/min | |||||||||
| 电器连接方式 | |||||||||
| 赫斯曼端子接头(DIN43650) | |||||||||
| (特殊备选项)VARIO | |||||||||
| 刻度指示面俯视安装（无此项 面板默认正侧边） | |||||||||
| 输出两路开关量报警 | |||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 |
