原理特点
FS61系列流量监控器是基于热交换原理设计，探头内置发热模块以及感热模块,发热模块的热消散与被测流体的流速密切相关，如果管道内没有介质流动，感热电路接收到的信号是一个固定

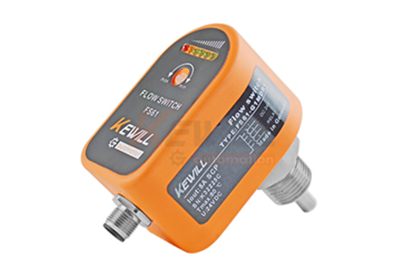

FS61基础型流量监控器
FS61系列流量监控器是基于热交换原理设计，探头内置发热模块以及感热模块,发热模块的热消散与被测流体的流速密切相关，如果管道内没有介质流动，感热电路接收到的信号是一个固定值;而当流体介质流过探头时,感热电路所接收到的信号随介质的流速变化而变化，感热电路将发热模块与感热模块的温差信号转化成电信号，处理器再将其转换成PNP/NPN/4～20mA/继电器等信号输出。
可靠稳定 的电路设计，使流量信号更加精准和稳定，目前已广泛运用于钢铁、冶金 、制药、化工行业。LED指示流速无可动部件,免维护多种传感探头长度可选。一种型号适用于多种管径要求开关量连续可调几乎无压力损失整体。
可用于液压系统、循环水、切削液及润滑油的断流监测、以及泵的空转保护 。
| 设定范围： | 3~300cm/s（水），3~300cm/s(油) | 开关精度： | ±1~±10cm/s |

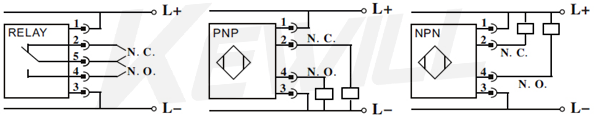

| 信号输出： | PNP， NPN， 继电器(SPDT) 模拟量（4~20mA） | 供电： | 24VDC、110VAC、220VAC |
| 功率： | 5W | 负载： | 5A（继电器型） |
| 空载电流： | 最大250mA | 损耗电流： | ＜60mA |
| 流量指示： | LED排（6个） | 设定方向： | 电位器设定 |
| 耐压范围： | 100bar | 介质温度变化： | ≤4℃/s |
| 响应时间： | 1~10s，典型值2s | 初始化时间： | 约8s |
| 电气保护： | 反相，短路，过载保护 | 防护等级： | IP65&IP67 |
| 介质温度： | ‘-20~80℃ | 环境温度： | ‘-20~80℃ |
| 储存温度： | ‘-20~100℃ | 接线方式： | M12*1接插件 |
| 材质： | 探头：316L不锈钢 外壳：316L不锈钢 | 重量： | 约0.4kg |
| 探头长度： | 15mmmmmm按客户要求特殊定制 |
85-265VAC
| FS61- | 基础型流量监控器 | ||||||||
| 连接方式 | |||||||||
| 外螺纹G1/2 | |||||||||
| 外螺纹G1/4 | |||||||||
| 内螺纹M18*1.5 | |||||||||
| 连接方式 | |||||||||
| 接口螺纹 外螺纹 | |||||||||
| 接口螺纹 内螺纹 | |||||||||
| 供电方式 | |||||||||
| DC24V供电 | |||||||||
| 85 to 265VAC供电（高点动作） | |||||||||
| 85 to 265VAC供电（低点动作） | |||||||||
| 输出信号 | |||||||||
| PNP输出 | |||||||||
NPN输出 | |||||||||
继电器输出(SPDT) | |||||||||
4 to 20mA输出 | |||||||||
探头长度(不含螺纹) | |||||||||
15mm | |||||||||
20mm | |||||||||
30mm | |||||||||
按客户要求定制(例如40mm选项标识为”N40″) | |||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||
| M12附线接插件 | ||||||
| M12附线接插件(屏蔽线） | ||||||
| 自接线柱 | ||||||
| 接插头 | ||||||
| 直型 | ||||||
| 弯型 | ||||||
| 2米标准线长 | ||||||
| 按客户要求定制(例如4m选项标识为”N04″) | ||||||
| 焊接配件 | |||
| G1/2底座 | |||
| G1/4底座 | |||
| 异型连接 | |||
