原理特点
采用热传温差技术，在封闭的探头内放置发热模块及感染模块，探头的热量传导与被测量介质流速密切相关，当管道内介质以稳定的流速流动时，感应模块接收到发热模块感测的是一个

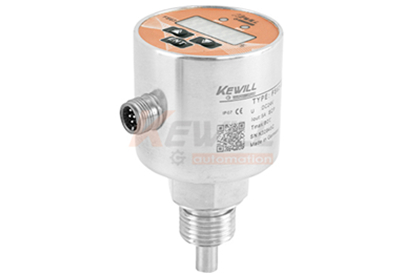

FS63系列数显型流量监控器
采用热传温差技术，在封闭的探头内放置发热模块及感染模块，探头的热量传导与被测量介质流速密切相关，当管道内介质以稳定的流速流动时，感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发生变化时，感热模块会传出随之变化的温差信号，经过处理器将对应流速的结果输出。
无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,超清晰LED数码显示流量百分比，有多种输出功能可选择。满足不同用户对自动化控制的需求。
气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的断流监测，以及泵的空转保护。
| 设定范围: | 3…300cm/s( 水），3…300cm/s（油），200…3000cm/s（空气） | 开关精度: | ±1~±10cm/s |
| 信号输出: | PNP，NPN，继电器，两路继电器。模拟量（4…20mA） | 负载： | 5A（继电器型） |
| 空载电流： | 最大250mA | 耗损电流： | ＜60mA |
| 供电： | 24VDC 、110VAC 、220VAC | 设定方式： | 双按键设定 |
| 流量指示：: | LED清晰数码显示 | 介质温度变化: | ≤4℃/s |
| 响应时间： | 1–10s，典型值2s | 初始化时间: | 约8s |
| 电气保护: | 反相，短路，过载保护 | 防护等级: | IP67 |
| 介质温度： | -20~80℃ | 环境温度： | -20~80℃ |
| 储存温度： | -20~100℃ | 接线方式： | M12*1接插件 |
| 材质: | 探头： 316L不锈钢 ;外壳： 316L不锈钢 | 重量： | 约0.4kg |
| 探头长度： | 15mmmmmm按客户要求特殊定制 | 耐压范围: | 100bar |
基本安装方法是将其插入到管道上，并使探头充分与被测介质相接触。实际安装时应遵循以下几个原则：
水平安装:
当安装在水平管道的上端时，应保证介质是满管，以防探头只接触到空气而未接触到介质
倒装: 当安装在水平管道的下端时，应保证管道底部没有沉淀物，以免探头被沉淀物覆盖而无法与介质充分接触。
侧装: 当安装在管道侧面时，安装位置应避开沉淀物和空气。
垂直安装: 当垂直安装时，应装在由下至上流动的管段上
连接头焊接尺寸： (仅供参考)

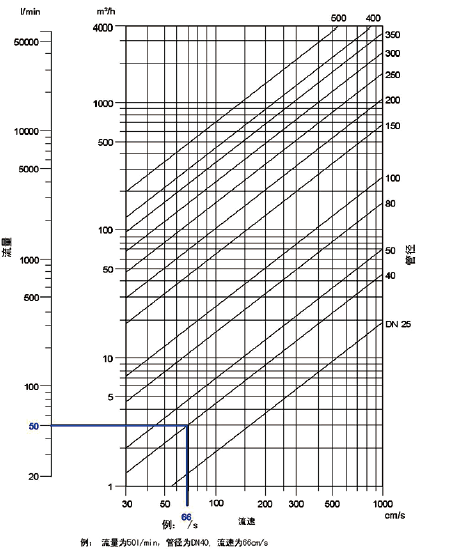

换算表：流速，流量，管径
| FS63- | 数显流量监控器 | ||||||||
| 螺纹明细 | |||||||||
| 接口螺纹：外螺纹G1/2 | |||||||||
| 接口螺纹：外螺纹G1/4 | |||||||||
| 接口螺纹：内螺纹M18*1.5 | |||||||||
| 连接方式 | |||||||||
| 接口螺纹 外螺纹 | |||||||||
| 接口螺纹 内螺纹 | |||||||||
| 供电方式 | |||||||||
| 直流配电24V±20%供电 | |||||||||
| 交流110VAC供电（需备注高、低报警点） | |||||||||
| 交流220VAC供电（需备注高、低报警点） | |||||||||

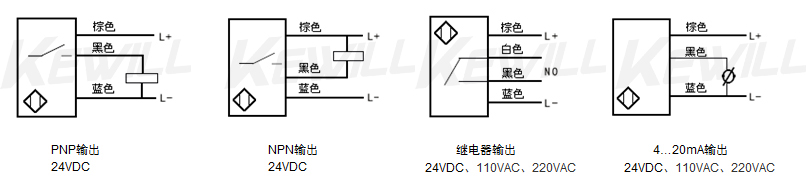

| 输出信号 | |||||||||
| PNP晶体管输出（供电DC24V时可选） | |||||||||
NPN晶体管输出（供电DC24V时可选） | |||||||||
继电器输出（Relay） | |||||||||
4…20mA电流信号输出 | |||||||||
4…20mA输出+继电器输出 | |||||||||
两路继电器输出（Relay*2） | |||||||||
4…20mA输出+两路继电器输出（Relay*2） | |||||||||
探头长度(不含螺纹) | |||||||||
探头长度：15mm | |||||||||
探头长度：20mm | |||||||||
按客户要求定制(例如40mm选项标识为”N40″) | |||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||
| M12附线接插件 | ||||||
| M12附线接插件(屏蔽线） | ||||||
| 自接线柱 | ||||||
| 接插头 | ||||||
| 直型 | ||||||
| 弯型 | ||||||
| 2米标准线长 | ||||||
| 要求线长（m） | ||||||
详述 | |||
| G1/2底座 | ||
| G1/4底座 | ||
| 异型连接 | ||
