外夹式超声波流量计流量测量点如何选择？相信这个问题困扰着很多小伙伴，下面给大家浅析一下，供大家参考，希望对大家的工作和学习有所帮助。
一、外夹式超声波流量计流量测点的选择
外夹式超声波流量计是所有流量计中安装最简单、最方便的一种。只要选择合适的测点，将测点处的管道参数输入流量计，在管道上安装传感器进行测量。
在选择测量点时，要求选择流体流场分布均匀的管段，以保证测量精度。安装时应遵循以下原则：
1. 选择充满流体的管段，例如管道的垂直部分（流体向上流动是首选）或充满流体的水平管段。
2、测点应选择上游10倍管径（10D）、下游5倍管径（5D）以内的均匀直管段，不得有任何阀门、弯头、缩径器等干扰测量的装置。流场。对于直管长度，建议使用下表中的值。
3.在水平管段，传感器应安装在管道的9点钟和3点钟位置，并应避开6点钟和12点钟位置，以免造成信号衰减。管道底部有沉淀物或管道顶部有气泡和气孔。
4、确保测量点温度在工作范围内。
5、充分考虑管道内壁结垢情况，尽量选择不结垢的管段进行测量。当不能完全满足时，应考虑结垢作为衬里，以获得更好的测量精度。
6、选择均匀致密的管材，便于超声波传输的管段。
二、外夹式超声波流量计安装
安装外夹式超声波流量计前，必须将管道外表面待安装区域清理干净，除锈和除漆，传感器安装应选择管道密实部分。传感器和管壁的中心部分涂有足够的偶联剂，将偶联剂挤出以确保传感器和管壁之间没有气泡，然后将外夹式传感器紧紧地束缚在管壁上.
(1)两个传感器应安装在管轴的水平方向。
(2) 两个传感器的安装方向应为同一方向并平行
(3) 在安装过程中，注意传感器与管壁之间不能有气泡或碎石。对于水平管道，传感器应安装在管道接口上
(4)在横轴上（3点钟或9点钟位置），以防管子上部有气泡。 （参见传感器安装）。
(5) 如果安装场地空间有限，传感器不能水平对称安装，可在管内始终充满液体（上部无气泡）的情况下垂直或倾斜安装探头。管子）。
1.安装间距
外夹式超声波流量计的安装距离是指两个传感器相对两端的距离。
2.安装类型
外夹式超声波流量计的安装方式有三种。这三种方法分别称为V法、Z法和N法。一般在直径100～300mm（4"～12"）的小管子可采用先V法； V法检测不到信号或信号质量差，则选择Z法；测量直径大于300mm（12”）的铸铁管时应首选Z法。N法是一种不太常用的方法，适用于直径最大为50mm（2”）的管子。
(1)V法安装

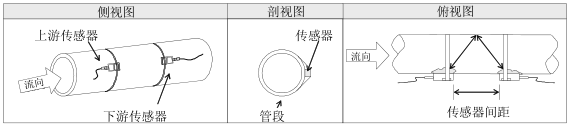

V法安装一般是标准安装方式，使用方便，测量准确。测量的直径范围从 25 毫米（1 英寸）到大约 400 毫米（16 英寸）。安装流量传感器时，注意两个传感器水平对齐，中心线与管道轴线对齐。
(2)Z法安装

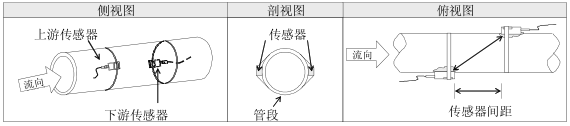

当管道很粗或由于液体中存在悬浮物，管道内壁结垢过厚或衬里过厚，导致V法安装流量计信号弱，导致仪表不能正常工作 ，选择Z法安装。 原因是：采用Z法，超声波在管道内直接传输，无折射（称为单声道），信号衰减小。
方法 Z 安装可以测量从 100 毫米（4 英寸）到大约 800 毫米（32 英寸）的管道直径。 300mm(12")以上的管道，实际安装流量时序建议采用Z法。
(3)N法安装
N法安装，超声波束在管道内折射两次，通过流体三次（三声路），适用于小管径管道的测量。 N法通过延长超声波的传输距离来提高测量精度。
