关于污水流量计安装规范及安装图，下面给大家浅析一下，供大家参考，希望对大家的工作和学习有所帮助。
安装说明
流量计的设计、测试和供电都有安全规定。用户必须严格遵守本手册的有关规定，以确保流量计的安全操作和运行。保证电磁流量计测量精度的必要条件如下：
被测液体介质必须是导电的。
被测液体介质必须充满管道。
被测液体介质必须均匀，避免电导率不均匀（会造成严重干扰）。如果需要动态添加化学品，则应将其注入仪表下游。
电磁流量计系统必须良好接地。
进口直管至少 5 倍 DN，出口直管至少 2 倍 DN。 ? 在流量计附近，避免强电磁场干扰，避免安装在大型电机或变压器等设备附近。
安防措施
为保护人身和设备安全，应遵守以下规定：
在选择位置和安装流量计之前，必须仔细阅读本手册的相关部分，并考虑流量计、相关设备和机身环境的安全要求。
仪表的安装和维护应由具有一定仪表知识的人员进行。
正确安装流量计传感器和管道，确保密封安全可靠。液体压力不应超过铭牌上规定的最大工作压力。
采取一定的措施防止触电事故的发生。
流量计的起吊设备应符合安全规定。
一、污水流量计安装注意事项：
污水流量计安装方向没有特别严格的要求，一般水平、垂直或倾斜均可，不受限制。但必须提醒的是，为了保证管道充满被测介质，即“满管”状态，建议最好垂直安装，自下而上流动，尤其是液固两相流体，必须垂直安装。如果现场只允许水平安装，则需要保证两个电极在同一水平面，且电极轴线必须大致在水平方向，因为底部的电极容易被覆盖由沉淀物产生，顶部电很容易被液体中偶尔存在的气泡摩擦，覆盖电极表面，造成输出信号的波动。下面列出污水流量计在安装中的注意事项：
1、流量计上游至少有5DN直管段，下游至少有3DN直管段。为便于安装和拆卸，可在流量计出厂时安装管道膨胀节。
2、流体的流动方向与流量计外壳上的箭头所标示的方向一致；
3、如果管道内有负压，会损坏流量计的内衬材料。应特别注意防止出现负压。例如，如果液体温度高于室温，传感器的上下游截止阀关闭，流体的冷却和收缩就会形成负压。应在传感器附近安装负压防止阀。
4、流量计应尽量远离泵、阀等设备，以免干扰测量；
5、流量计应尽量远离射频、强磁场、强振动等干扰源；
6、如果测量管有振动，流量计两侧应有固定支架；
7、测量混合相流体时，选择不会引起相分离的地方；测量双组分液体时，避免在混合物不均匀的下游加载；测量化学反应管道时，应安装在反应完成段的下游；同时测量混相流体时，混合点与流量计的距离应至少为30DN直管段；
8、为方便日后对流量计的清洗和维修，应安装旁通管，保证流量计第一个5DN和第二个3DN的直管段。
9、安装污水流计时，要注意两个法兰的均匀拧紧，否则容易压坏衬里材料，最好使用扭力扳手；
10、传感器必须单独接地，一般情况下接地电阻应在100欧以下，对于防爆产品和安装有防雷要求，接地电阻应小于10欧。 分体式流量计原则上应在传感器侧接地，转换器应在同一连接点接地；
11、分体式污水流量计转换器一般安装在传感器附近或配电室。 需要注意的是，传感器和转换器之间的连接是为了避免干扰信号，信号线必须单独穿在接地保护金属管中，信号线和电源线不能混在同一种金属中。
二、 污水流量计安装实例图及要求：
1、应安装在水平管道下部垂直向上，避免安装在管道最高点垂直向下；
2、应安装在管道上升处；
3、在明渠安装时，应安装在管道下部；
4、如果管道落差大于5m，则在传感器下游安装排气阀；
5、控制阀和截止阀应安装在传感器的下游，而不是传感器的上游；
6、传感器不能安装在泵的进出口处，而应安装在泵的出口处；

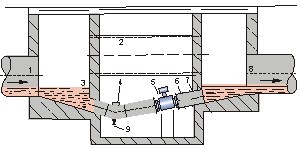

7、液体流量计在测量井中的安装方式；
注意图 7:1。 入口 2. 溢流管 3. 入口格栅 4. 流量计 6. 短管 7. 出口 8. 排放阀
如何正确选择安装节点：
正确选择安装点和正确安装流量计是非常重要的环节，如果安装环节错误，轻的会影响测量精度，重的会影响流量计的使用寿命，甚至损坏流量计。
选择安装位置时应特别注意：
非测量电极的轴线必须近似水平；
测量管道必须全部全部；
重点最少5×D（D为内径）长度的直管段，最少最少注意3×D（D为环内径）长度的直管段；
流体的流动方向和方向的方向一致；
如果管道中存在真空，则会损坏流量计的内衬。 应该特别注意它。
流量计附近不应有强电磁场；
附近应有足够的安装和维修空间；
如果测量管有振动，流量计两侧应有固定支架。 测量不同介质的混合液体时，混合点与流量计的距离至少应为30×D（流量计内径D）。 为方便日后对流量计的清洗和维护，应安装旁通管。
