原理特点
液体电磁流量计：FE20液体电磁流量计测量原理基于法拉第电磁感应定律：导电液体在磁场中切割磁力线运动时，导体中产生感应电势。
液体电磁流量计
原理

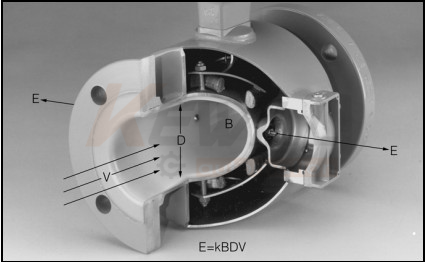

FE20液体电磁流量计测量原理基于法拉第电磁感应定律：导电液体在磁场中切割磁力线运动时，导体中产生感应电势，感应电势为E:
E=KBVD
式中：K--------仪表常数
式中：B--------磁感应强度
式中：V--------测量管截面内的平均流速
式中：D--------测量管道截面的内径
测量流量时，导电性液体以速度V流过垂直于流量方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的感应电极检出，并通过电缆送至转换器通过其智能化处理，实现流体瞬时流量、积累流量的显示及流量数据与控制系统之间的通讯。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有很高的可靠性。
结构
FE20液体电磁流量计特点…优势
●电磁流量计是一种测量体积流量的仪表，测量的结果与流速分布，流量压力，温度，密度，粘度等物理参数无关
●测量管内无活动部件，便于维护管理，所以传感器的使用寿命长；无阻流部件，因为无压力损失
●被测液体电导率最低可达5μS/cm，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量，精准度较高，
通常为±0.5% ±0.2%
●由于感应电压信号时在整个充满磁场的空间中形成的，是管道截面上的平均值，因此传感器所需要的直管段较短，一般为前5D后3D
●传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损，保证长期的使用
●双向测量系统，可测量正向流量，反向流量
●高清晰度背光LCD显示，汉英菜单操作，使用方便，操作简单，易学易懂
●转换器性能可靠、精度高、功耗低、零点稳定、参数设定方便、LCD显示，可以显示累计流量、流速、流量百分比等参数
●采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了测量的稳定性，低功耗
●全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
●超低EMI开关电源，使用电源电压变化范围大，抗EMC好
●具有RS485、RS232、HART和Modbus等数字通讯信号输出
FE20液体电磁流量计特点…局限性
●电磁流量计不能测量气体、蒸汽以及含有大量气体的液体
●电磁流量计目前还不能用来测量电导率很低的液体介质，被测液体介质的电导率无法低于5μS/cm，相当于蒸馏水的电导率
对于石油制品或者有机溶剂还无能为力
●测量管绝缘衬里受温度的限制，电磁流量计还不能测量高温液体，测量介质温度≤180°C适用
●电磁流量计的测量原理是基于法拉第电磁感应定律，所以易受外界的电磁干扰源影响
液体电磁流量计
应用
用来测量导电性的液态介质，要求电导率应大于5μs/cm（自来水，原水的电导率约为100…5000μs/cm，可以用来测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量，但介质中不能含有较多的铁屑铁磁性物质和大量的气泡，主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
技术参数
公称通径（mm） | 管道式四氟衬里：DN10～DN600 | 流速范围： | 0.3－12m/s |
|
| 管道式橡胶衬里：DN40～DN1200(特殊规格可定制) | 电导率范围： | 被测流体电导率≥5μs/cm |
|
流动方向： | 正，反，净流量 | 电流输出： | 负载电阻 | 0～10mA：0～1.5KΩ |
量程比： | 150:1 | 4～20mA：0～750KΩ | ||
重复性误差： | 测量值的±0.1% | 数字频率输出： | 输出频率上限可在1～5000Hz内设定带光电 |
|
精度等级： | 0.2%级&0.5%级 | 隔离的晶体管集电极开路双向输出。外接电 |
| |
被测介质温度： | 普通橡胶衬里：－20～＋60℃ | 源≤35V导通时集电极最大电流为250mA。 |
| |
高温橡胶衬里：－20～＋90℃ | 供电电源： | AC220V、DC24V或3.6V锂电池 |
| |
聚四氟乙稀衬里：－30～＋100℃ | 消耗总功率： | 小于20W |
| |
高温型四氟衬里：－20～＋180℃ | 连接方式： | 流量计与配管之间可采用法兰、卡箍连 |
| |
额定工作压力: | DN10－DN80：≤2.5MPa | 接、螺纹连接 |
| |
DN80－DN150：≤1.6MPa | 环境湿度： | ＜90%r.h（非冷凝） |
| |
DN200－DN1200：≤1.0MPa | 防护等级： | IP65（特殊订制IP68） |
| |
显示单位： | m³/H、m³/M、m³/S、L/H、L/M、L/S、G/H、G/M | 环境温度： | -25～+60℃(特殊工况下请咨询工程师) |
|
G/S(H=Hour M=Minute S=Second） | 要求直管段长度： | 上游≥5DN，下游≥3DN |
| |
执行标准： | LVD 2006/95/EC&EMC 2004/108/EC | 执行标准： | DIN EN 1092-1-2002 |
|
EN 61326-1：:2006辐射标准（BS EN50081-1) | 销售使用地标准（订货备注） |
| ||
EN 61326-1：:2006抗干扰标准（BS EN50082-1) | 电气连接方式： | M20*1.5 |
| |
|
| |||
EN 61010-1:2001设备安全要求：一般要求 | ||||
使用介质
液体电导率最低可达5μS/cm

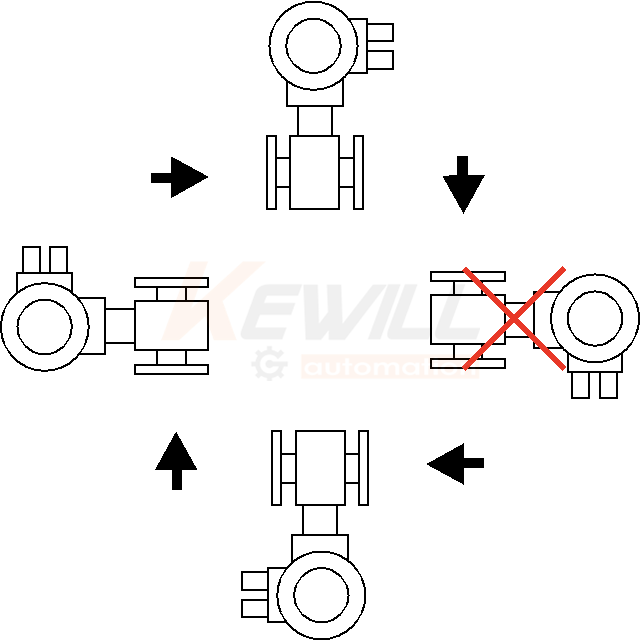

安装图
主要技术参数详解
??????●适用介质：导电性的液体正常测量时导电率5μs/cm的液体,一般情况下蒸馏水的电导率为5μs/cm自来水的电导率为100μs/cm,其他酸碱盐的电导率可参考下表：
液体名称 | 电导率(S/cm) | 液体名称 | 电导率(S/cm) |
盐酸（40%） | 51.52×10﹣2 | 氯化钾（21%） | 28.10×10﹣2 |
硝酸（62%） | 49.04×10﹣2 | 碘化钾（55%） | 42.26×10﹣3 |
磷酸（70%） | 14.73×10﹣2 | 硝酸钾（22%） | 16.25×10﹣2 |
硫酸（85%） | 98.50×10﹣3 | 氢氧化钾（42%） | 42.12×10﹣2 |
乙醇，酒精（95%） | 2.6×10﹣7 | 硫酸钾（5%) | 45.80×10﹣3 |
醋酸（70%） | 2.35×10﹣4 | 碳酸钠（15%） | 83.60×10﹣3 |
丙酸（70%） | 8.5×10﹣7 | 氯化钠（26%） | 21.51×10﹣2 |
丁酸（70%） | 5.6×10﹣7 | 硝酸钠（30%） | 16.06×10﹣2 |
甲酸，蚁酸（40%） | 98.4×10﹣4 | 氢氧化钠（50%） | 82.00×10﹣3 |
氢氟酸（30%） | 34.11×10﹣2 | 硫酸钠（15%） | 88.60×103﹣3 |
氢碘酸(5%) | 13.32×10﹣2 | 氨水（30%） | 1.93×10﹣4 |
氯化铜(35%) | 69.9×10﹣3 | 氯化氨（25%） | 40.25×10﹣2 |
硝酸铜（35%） | 10.62×10﹣2 | 硝酸铵（50） | 36.33×10﹣2 |
硫酸铜（17.5%） | 45.80×10﹣3 | 硫酸氨（31%） | 23.21×10﹣2 |
●精度≤±0.2%,≤±0.5%再参比条件下 |
|
在进行精度标定时的参考条件如下: |
|
项目 | 参数 |
介质温度 | 20℃±3℃ |
环境温度 | 21℃±3℃ |
加压 | 1bar |
供电电压 | 24±1％ |
稳定时间 | 25分钟 |
直管段（入口） | 10×DN（DN≤1200/48″） |
5×DN（DN＞1200/48″） | |
直管段（出口） | 5×DN（DN≤1200/48″） 3×DN（DN＞1200/48″） |
流体状态 | 流量分布均匀 |

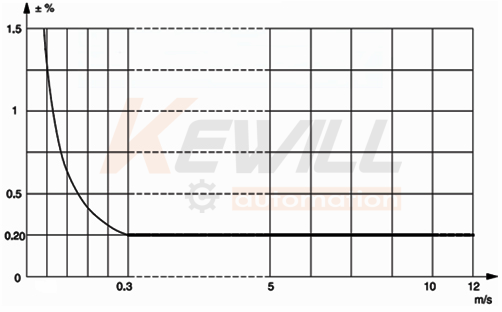

电磁流量计系统的准确性曲线图（±0.20%）

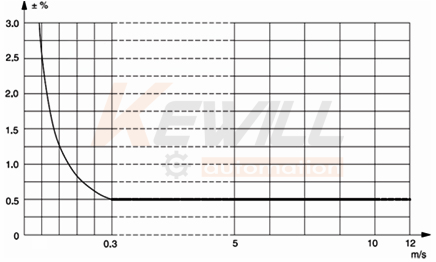

电磁流量计系统的准确性曲线图（±0.5%）
基本功能
防"雷击"功能 | 采用防雷电保护设计电路，高效抗干扰电路，适用于各种恶劣环境 |
传感器零点修正以及自动校零 | 见操作说明 |
故障自诊断功能并报警提示 | 能准确检测出传感器的磁励回路、电极信号回路、转换器等的故障并显示报警 |
空、满管检测功能 | 采用电容式技术的空满管检测技术 |
瞬时流量和积累流量双向测量功能 | 正反向流量均可精确测量 |
在线调整流向的功能 | 见操作说明 |
多种流量单位可供选择 | m³/h, i/h, kg/h, m³/m, i/m |
阻尼时间设置功能 | 可调节变量0.5-199.5s |
小信号切除功能 | 设定范围的0-10%之间可调节，低于选定值时无脉冲信号输出 |
小流量切除功能 | 输出设定范围的0-10%之间可调节，低于选定值时，输出的流量信号电平为0 |
多种输出方式 | 4～20mA输出、0～5KHz频率输出、脉冲输出 |
显示屏显示内容 | 同时显示瞬时流量百分比，瞬时实际流量值和累计值,流速 |
积累量清零功能 | 见操作说明 |
积累量预设值功能 | 见操作说明 |
多种励磁频率设置功能 | 6.25Hz、12.5Hz、25Hz |
宽范围电源模式 | DC：18V～36V和AC：85V～265V |
电磁流量计选型
1、电磁流量计的正确选型需要详细了解以下工艺参数： | |
流体名称、成分、电导率 | 确定是否能用电磁流量计来测量 |
流体最高温度、最低温度、腐蚀性、磨损性、是否有负压 | 确定是否能用电磁流量计、选择何种内衬、电极材料 |
管道内外径(mm)、常用流量、正常流量、最小流量 | 确定选择何种口径的电磁流量计量 |
最高操作压力和最底操作压力 | 确定流量计的压力等级 |
安装要求 | 确定选择一体型还是分体型结构，分体电缆长度 |
安装环境 | 确定流量计的防护等级 |
●实际最高工作压力必须小于电磁流量计的额定工作压力；
●最低工作温度和最高工作温度必须符合流量计量规定的温度要求（详见内衬材料表）；
●从经济性考虑，可以选择适当流速所对应的口径的电磁流量计，相对减少投资（见流量范围表）；
●根据测量目的、功能来合理选择相应的精度等级；
●根据介质的腐蚀性来选择电磁流量计的电极材料；
●根据介质的腐蚀性、磨损性、和温度来选择流量的内衬材料；
●根据安装场合的要求及环境，来合理选择使用一体型电磁流量计还是分体型电磁流量计。
