原理特点

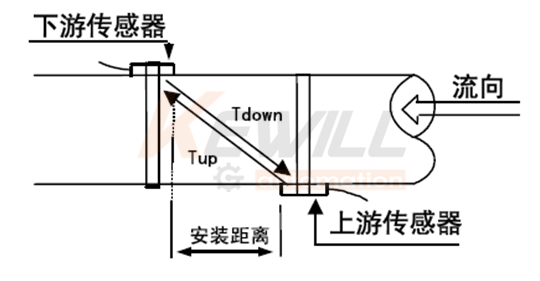

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，其关系符合下面的表达式
进口超声波流量计
原理
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，其关系符合下面的表达式：
其中
θ为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D为管道内径
TUP为声束在正方向上的传播时间
Tdown为声束在逆方向上的传播时间
△T=Tup-Tdown
进口超声波流量计
特 点
●DN50口径以上分流层双声道高精度设计
●防护等级IP68
●内置定量控制器、分时累积器
在设定时刻自动启动控制器，实现自动定时定量供水或定量灌溉。
在设定时间段内进行流量的分时累积，已实现梯度费率。
●热量测量
选配双路PT1000温度测量功能，能够实现热量计量，适用于空调制冷行业。
●超声测量、无转动、无磨损部件
长期保证测量精度，整机可靠性高。
适用用多种水质，包括含砂砾、杂草的水质。
技术参数 | |
测量流体： | 满管的水、污水、海水（其他液体需定制） |
流体温度： | 0-30°C(0-160℃) |
工作环境： | 温度：-10-45℃；湿度≤100%（RH） |
承受压力： | 1.6Mpa(2.5Mpa可选) |
上游流畅敏感度等级： | U3 |
下游流畅敏感度等级： | D0 |
电磁兼容性等级： | E2级 |
通讯接口： | RS485/M-BUS/红外 |
输出信号： | 两路隔离OCT或TTL脉冲输出/1路两线制4-20mA |
供电电源： | 内置锂电池（3.6V,19Ah）/外接DC8~36V直流电源/二线制4-20mA供电 |
防护等级： | IP68可下水2米工作 |
本地显示： | 双行显示包括9位累积量，4位瞬时流量，以及各种状态提示符及单位 |
数据存储： | 采用EEPROM/FLASH存储参数，自动记录前128个月前512日的累积流量 |
测流周期： | 测量状态：1次/秒；检定状态：4次/秒 |
功耗： | 电池可连续使用10年以上 |
接液材质： | DN15-DN40黄铜（不锈钢） |
DN50-DN150 球墨铸铁（不锈钢） | |
DN200-DN300碳钢（不锈钢） | |
显示及操作
58×22mm液晶显示器
同屏显示瞬时流量、累积流量、时间及各种状态
触摸式按键
手指触摸玻璃即可完成操作
支持正反向流量测量
可分别进行正反向瞬时流量、累积流量测量
可设定多种测量单位
累积流量：m³、ft3、GAL、L
瞬时流量：m³/h、GPM、L/m
红外通讯接口
支持M-BUS等多种协议
用途
1.水,海水等液体测量
2.给水与排水
3.节能监测 节水管理
4.泄露监测
5.流量巡检，流量跟踪与采集
6.热量测量与热量平衡
通讯与信号类型
标配 | 接线柱编号 | 定义 |
1 | 485+（A） | |
2 | 485-(B) | |
3 | DC8-36V | |
4 | GND(可作485接地端子) | |
选配 | 接线柱编号 | 定义 |
1 | 两线制4-20mA(可用24V供电) | |
2 | OCT1(集电极开路输出1) | |
3 | OCT2(集电极开路输出2) | |
4 | C1（TTL电平脉冲输出1） | |
5 | C2（TTL电平脉冲输出2） |
注：以上通讯接口或输出信号，可以在订货时选择任意两种引至外置防水接线盒。
DN50-DN300
单位：mm
公称通径 | 外形尺寸 | 法兰尺寸 | 重量kg | 压力等级bar | |||||||||
L | H1 | H2 | W1 | W2 | 外径D | 螺栓孔中心圆直径D1 | 螺栓孔径×数量Φ×n | 密封面 | 法兰厚度C | ||||
D2 | f | ||||||||||||
DN50 | 200 | 70 | 131 | 76 | 95 | 165 | 125 | 18×4 | 102 | 2 | 19 | 10.0 | 16 |
DN65 | 200 | 75 | 135 | 79 | 95 | 185 | 145 | 18×4 | 122 | 2 | 20 | 11.5 | 16 |
DN80 | 225 | 94 | 132 | 94 | 95 | 200 | 160 | 18×8 | 138 | 2 | 20 | 13.6 | 16 |
DN100 | 250 | 104 | 140 | 104 | 104 | 220 | 180 | 18×8 | 158 | 2 | 22 | 18.6 | 16 |
DN125 | 275 | 117 | 148 | 117 | 117 | 250 | 210 | 18×8 | 188 | 2 | 22 | 23.5 | 16 |
DN150 | 300 | 134 | 155 | 114 | 114 | 285 | 240 | 22×8 | 212 | 2 | 24 | 30.0 | 16 |
DN200 | 350 | 165 | 254 | 165 | 165 | 340 | 295 | 22×12 | 268 | 2 | 26 | 35.558 | 16 |
DN250 | 450 | 197 | 269 | 197 | 197 | 405 | 355 | 26×12 | 320 | 2 | 29 | 58.0 | 16 |
DN300 | 500 | 223 | 287 | 223 | 223 | 460 | 410 | 26×12 | 370 | 2 | 32 | 76.0 | 16 |
选型表
FU50- | 管道式超声波流量计（超声波水表）（在线式） | |||||
FU50E- | 外夹式超声波流量计（超声波水表）(便携非管道式） | |||||
| 通径 | |||||
| DN15口径,螺纹连接,外螺纹G3/4 | |||||
| DN20口径,螺纹连接,外螺纹G1 | |||||
| DN25口径,螺纹连接,外螺纹G1 1/4 | |||||
| DN32口径,螺纹连接,外螺纹G1 1/2 | |||||
| DN40口径,螺纹连接,外螺纹G2 | |||||
| DN50口径,法兰连接,16bar | |||||
| DN65口径,法兰连接,16bar | |||||
| DN80口径,法兰连接,16bar | |||||
| DN100口径,法兰连接,16bar | |||||
| DN125口径,法兰连接,16bar | |||||
| DN150口径,法兰连接,16bar | |||||
| DN200口径,法兰连接,16bar | |||||
| DN250口径,法兰连接,16bar | |||||
| DN300口径,法兰连接,16bar | |||||
| 输出信号与供电类型 | |||||
| 3.6V锂电池（仅显示用选择） | |||||
| RS485 DC8~36V | |||||
| 4-20mA DC24V | |||||
| M-Bus 远程抄表系统(symphonic mbus) | |||||
| 选配信号 | |||||
| 无选配 | |||||
| TTL电平脉冲输出 | |||||
| 2路常开信号 | |||||
| 接液本体材质 | |||||
| 黄铜合金结构 UNI EN 12165 CW617N | |||||
| 球墨铸铁 | |||||
| 碳钢 | |||||
| 不锈钢1.4301(304) | |||||
(特殊备选项)VARIO | ||||||
| 无定制功能 | |||||
| 协议定制功能 | |||||
FU50- |
|
|
|
|
| ←选型示例 |
