原理特点
通过检测流体流动时对超声束（或超声脉冲）的作用，以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成，只需将传感器粘贴在管道表面即可完成各种液体的流量
外夹式超声波流量计
原理&结构
通过检测流体流动时对超声束（或超声脉冲）的作用，以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成，只需将传感器粘贴在管道表面即可完成各种液体的流量测量，与其它类型流量计它无需断管断流，安装便捷。
外夹式超声波流量计
应用
广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业,可以用做生产监测、水平衡调试、热网平衡调试、节能监测
特点
●新建大型管道无实流校验参数时最优选择
●可测量非导电液体
●DN15~DN6000mm管道的测量可由一组主机和若干对传感器配合完成
●无流动阻扰测量，无管道压力损失
●自动记忆前512日、前128月、前10年累计流量,自动记忆前64次通断电时间及流量,自动记忆前32日流量计的工作状态是否正常
●支持热量测量，配接温度传感器，可实现热量测量。
●支持SD卡存储器，可实现数据的存储。

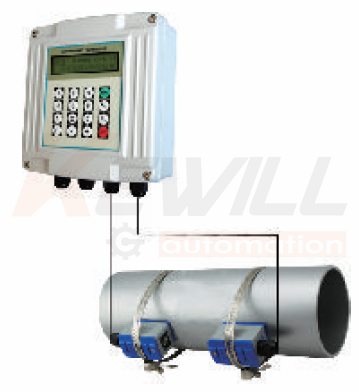

测量组成图
安装无需断流，无压力损失安装维修方便

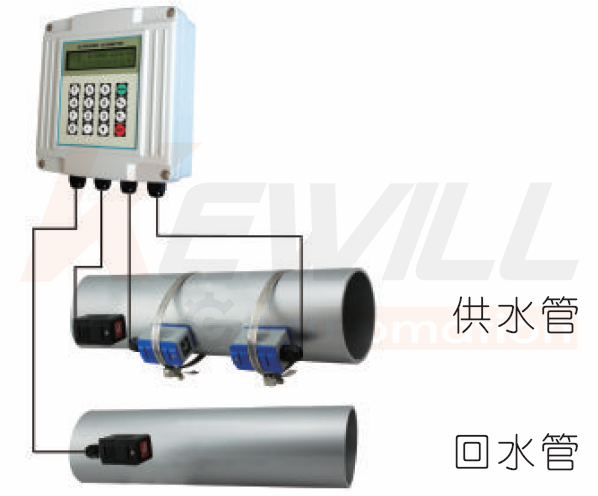

配接夹装温度传感器，可以管外测量温度，实现热量（冷量）计量
技术参数
主机 |
| 工作环境 | |
原理： | 超声波时差原理 | 温度： | 主机﹣20~60℃；传感器:﹣30~160℃ |
精度： | 优于±1% | 湿度： | 主机85%RH；流量传感器:可浸水工作，水深﹤2m(注:传感器灌胶后) |
显示： | 可连接2×10背光型或者2×20字符型液晶显示器 | ||
信号输出： | 1路4~20mA电流输出，阻抗0~1K,精度0.1% | 电源： | DC8~36V或AC85~264V |
1路OCT脉冲输出（脉冲宽度6~1000ms,默认200ms) | 功耗： | 1.5W | |
1路继电器输出 | 测量介质 | ||
信号输入： | 3路4~20mA电流输入,精度0.1%, | 温度： | 温度：﹣30~160℃ |
可采集温度、压力、液位等信号并显示（限FU30A） | 温度：﹣30~160℃ | ||
可连接三线制PT100铂电阻，实现热量测量 | 浊度： | 10000ppm且气泡含量小 | |
数据接口： | 隔离RS485串行接口，支持MODBUS协议 | 流速： | 0~±10m/s |
应用管道 |
| 适用介质： | 水 |
管材： | 钢、铸铁、铜、铝、等，允许有内衬 | 海水 | |
水泥管、PVC、玻璃钢 | 预处理过的污水 | ||
直管段： | 上游10D，下游5D,距泵出口30D(D为应用管管径) | 酸液 | |
管内径： | 15~100mm（适配KU1，KUH1传感器） | 碱液 | |
50~700mm（适配KU2，KUH2传感器） | 酒精，饮料 | ||
300~6000mm（适配KU3，KUH3传感器） | 油类 | ||
关于耦合剂
短时测量可用黄油（声学性能较好）也可以用凡士林等脂类。
长期测量可用硅脂和硅胶
高温测量可用硅脂或高温耦合剂。
关于安装方式
外夹式传感器有V型和Z型安装法。
通常情况下，安装管道内径在DN15~DN40范围内可优先使用V型安装法。在V型安装法信号强度不佳时可换为Z型安装法。
安装管道内径在DN40以上范围时可优先使用Z型安装法。管道材质为铸铁时应优先选择Z型安装法。
