原理特点

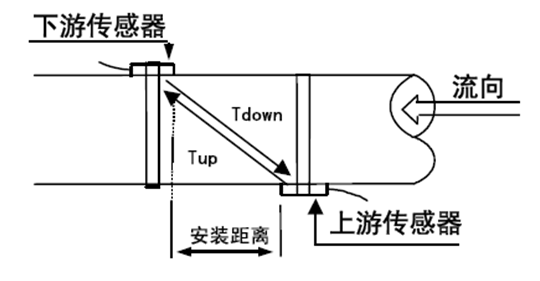

原理，结构当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，其关系符合下面的表达式：其中θ为声束与液体流动方向的夹角M为声束在液体的直线传播次数D为管道内径TUP为声束在正方向上的传播时间Tdown为声束在逆方向上的传播时间△T=Tup-Tdown特点●DN50口径以上分流层双声道高精度设计●防护等级IP68●内置定量控制器、分时累
其中
θ为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D为管道内径
TUP为声束在正方向上的传播时间
Tdown为声束在逆方向上的传播时间
△T=Tup-Tdown
●DN50口径以上分流层双声道高精度设计
●防护等级IP68
●内置定量控制器、分时累积器
在设定时刻自动启动控制器，实现自动定时定量供水或定量灌溉。
在设定时间段内进行流量的分时累积，已实现梯度费率。
●热量测量
选配双路PT1000温度测量功能，能够实现热量计量，适用于空调制冷行业。
●超声测量、无转动、无磨损部件
长期保证测量精度，整机可靠性高。
适用用多种水质，包括含砂砾、杂草的水质。
| 测量流体 | 满管的水、污水、海水（其他液体需定制） | |||||
| 流体温度 | 0-30°C(0-160℃) | |||||
| 工作环境 | 温度：-10-45℃；湿度≤100%（RH） | |||||
| 承受压力 | 1.6Mpa(2.5Mpa可选) | |||||
| 上游流畅敏感度等级 | U3 | |||||
| 下游流畅敏感度等级 | D0 | |||||
| 电磁兼容性等级 | E2级 | |||||
| 通讯接口 | RS485/M-BUS/红外 | |||||
| 输出信号 | 两路隔离OCT或TTL脉冲输出/1路两线制4-20mA | |||||
| 供电电源 | 内置锂电池（3.6V,19Ah）/外接DC8~36V直流电源/二线制4-20mA供电 | |||||
| 防护等级 | IP68可下水2米工作 | |||||
| 本地显示 | 双行显示包括9位累积量，4位瞬时流量，以及各种状态提示符及单位 | |||||
| 数据存储 | 采用EEPROM/FLASH存储参数，自动记录前128个月前512日的累积流量 | |||||
| 测流周期 | 测量状态：1次/秒；检定状态：4次/秒 | |||||
| 功耗 | 电池可连续使用10年以上 | |||||
| 接液材质 | DN15-DN40 黄铜（不锈钢） | |||||
| DN50-DN150 球墨铸铁（不锈钢） | ||||||
| DN200-DN300 碳钢（不锈钢） | ||||||
58×22mm液晶显示器
同屏显示瞬时流量、累积流量、时间及各种状态
触摸式按键
手指触摸玻璃即可完成操作
支持正反向流量测量
可分别进行正反向瞬时流量、累积流量测量
可设定多种测量单位
累积流量：m³、ft3、GAL、L
瞬时流量：m³/h、GPM、L/m
红外通讯接口
支持M-BUS等多种协议
标配 | 接线柱编号 | 定义 |
1 | 485+（A） | |
2 | 485-(B) | |
3 | DC8-36V | |
4 | GND(可作485接地端子) |
选配 | 接线柱编号 | 定义 |
1 | 两线制4-20mA(可用24V供电) | |
2 | OCT1(集电极开路输出1) | |
3 | OCT2(集电极开路输出2) | |
4 | C1（TTL电平脉冲输出1） | |
5 | C2（TTL电平脉冲输出2） |
注：以上通讯接口或输出信号，可以在订货时选择任意两种引至外置防水接线盒。
1.水,海水等液体测量
2.给水与排水
3.节能监测 节水管理
4.泄露监测
5.流量巡检，流量跟踪与采集
6.热量测量与热量平衡

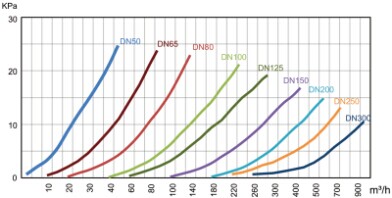

Q1—最小流量
Q2—分界流量
Q3—常用流量
Q4—过载流量
公称直径（mm） | 量程比R | 流量（m³/h） | ||||
始动流量 | 最小流量Q1 | 分界流量Q2 | 常用流量Q3 | 过载流量Q4 | ||
DN15 | 200 | 0.003 | 0.0125 | 0.02 | 2.5 | 3.125 |
DN20 | 200 | 0.0035 | 0.016 | 0.026 | 3.2 | 4 |
DN25 | 200 | 0.007 | 0.02 | 0.032 | 4 | 5 |
DN32 | 200 | 0.01 | 0.032 | 0.05 | 6.3 | 7.875 |
DN40 | 200 | 0.015 | 0.1 | 0.16 | 20 | 25 |
DN50 | 100 | 0.03 | 0.4 | 0.64 | 40 | 50 |
DN65 | 100 | 0.059 | 0.63 | 1.008 | 63 | 78.75 |
DN80 | 100 | 0.064 | 1 | 1.6 | 100 | 125 |
DN100 | 100 | 0.094 | 1.6 | 2.56 | 160 | 200 |
DN125 | 100 | 0.12 | 2 | 3.2 | 200 | 250 |
DN150 | 100 | 0.27 | 2.5 | 4 | 250 | 312.5 |
DN200 | 100 | 0.315 | 4 | 6.4 | 400 | 500 |
DN250 | 100 | 0.508 | 4 | 6.4 | 400 | 500 |
DN300 | 100 | 0.77 | 6.3 | 10.08 | 630 | 787.5 |
单位：mm
公称通径 | 外形尺寸 | 螺纹连接 | 有效螺纹长度 | 重量kg | 压力等级 bar | ||||
L | H1 | H2 | W1 | W2 | |||||
DN15 | 110 | 15 | 94 | 47.5 | 56 | G3/4 | 10.0 | 0.87 | 16 |
DN20 | 130 | 17.5 | 97 | 47.5 | 56 | G1 | 12.5 | 0.94 | 16 |
DN25 | 160 | 22.5 | 100 | 47.5 | 56 | G1 1/4 | 13.0 | 1.24 | 16 |
DN32 | 180 | 25 | 102 | 47.5 | 56 | G1 1/2 | 14.5 | 1.36 | 16 |
DN40 | 200 | 33.5 | 106 | 47.5 | 56 | G2 | 16.0 | 1.89 | 16 |
单位mm
公称通径 | 外形尺寸 | 法兰尺寸 | 重量kg | 压力等级bar | |||||||||
L | H1 | H2 | W1 | W2 | 外径D | 螺栓孔中心圆直径D1 | 螺栓孔径×数量Φ×n | 密封面 | 法兰厚度C | ||||
D2 | f | ||||||||||||
DN50 | 200 | 70 | 131 | 76 | 95 | 165 | 125 | 18×4 | 102 | 2 | 19 | 10 | 16 |
DN65 | 200 | 75 | 135 | 79 | 95 | 185 | 145 | 18×4 | 122 | 2 | 20 | 11.5 | 16 |
DN80 | 225 | 94 | 132 | 94 | 95 | 200 | 160 | 18×8 | 138 | 2 | 20 | 13.6 | 16 |
DN100 | 250 | 104 | 140 | 104 | 104 | 220 | 180 | 18×8 | 158 | 2 | 22 | 18.6 | 16 |
DN125 | 275 | 117 | 148 | 117 | 117 | 250 | 210 | 18×8 | 188 | 2 | 22 | 23.5 | 16 |
DN150 | 300 | 134 | 155 | 114 | 114 | 285 | 240 | 22×8 | 212 | 2 | 24 | 30 | 16 |
DN200 | 350 | 165 | 254 | 165 | 165 | 340 | 295 | 22×12 | 268 | 2 | 26 | 35.558 | 16 |
DN250 | 450 | 197 | 269 | 197 | 197 | 405 | 355 | 26×12 | 320 | 2 | 29 | 58 | 16 |
DN300 | 500 | 223 | 287 | 223 | 223 | 460 | 410 | 26×12 | 370 | 2 | 32 | 76 | 16 |
| FU50- | 管道式超声波流量计（超声波水表）（在线式） | |||||
| FU50E- | 外夹式超声波流量计（超声波水表）(便携非管道式） | |||||
| 通径 | ||||||
| DN15口径,螺纹连接,外螺纹G3/4 | ||||||
| DN20口径,螺纹连接,外螺纹G1 | ||||||
| DN25口径,螺纹连接,外螺纹G1 1/4 | ||||||
| DN32口径,螺纹连接,外螺纹G1 1/2 | ||||||
| DN40口径,螺纹连接,外螺纹G2 | ||||||
| DN50口径,法兰连接,16bar | ||||||
| DN65口径,法兰连接,16bar | ||||||
| DN80口径,法兰连接,16bar | ||||||
| DN100口径,法兰连接,16bar | ||||||
| DN125口径,法兰连接,16bar | ||||||
| DN150口径,法兰连接,16bar | ||||||
| DN200口径,法兰连接,16bar | ||||||
| DN250口径,法兰连接,16bar | ||||||
| DN300口径,法兰连接,16bar | ||||||
| 输出信号与供电类型 | ||||||
| 3.6V锂电池（仅显示用选择） | ||||||
| RS485 DC8~36V | ||||||
| 4-20mA DC24V | ||||||
| M-Bus 远程抄表系统(symphonic mbus) | ||||||
| 选配信号 | ||||||
| 无选配 | ||||||
| TTL电平脉冲输出 | ||||||
| 2路常开信号 | ||||||
| 接液本体材质 | ||||||
| 黄铜合金结构 UNI EN 12165 CW617N | ||||||
| 球墨铸铁 | ||||||
| 碳钢 | ||||||
| 不锈钢1.4301(304) | ||||||
| (特殊备选项)VARIO | ||||||
| 无定制功能 | ||||||
| 协议定制功能 | ||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | ||||||
